Projectomschrijving

Herontwerp utiliteitsgebouw

In dit project ga je werken aan een groter bouwproject dan in de vorige jaren. Je krijgt te maken met een bedrijfsverzamelgebouw (utliliteitsbouw). Jij krijgt de opdracht om dit gebouw te herontwerpen. Een deel van het gebouw zal een woonfunctie krijgen voor studentenkamers, daarnaast moet er ruimte komen voor een ict-bedrijf, een sportschool, ateliers voor start ups en een dependance voor een groothandel in bouwmaterialen.

De eerste 8 weken ben je vooral bezig met het herontwerpen en het klaar maken van de opdracht zodat deze kan worden aanbesteed. In de tweede 8 weken verricht je taken voor de werkvoorbereiding en de uitvoering van het project.

In week 17 presenteer je de uitkomsten van je project.

Deze opdracht bereid je voor op het examen in klas 4. Alle opdrachten die je dan dient uit te voeren zitten ook in deze opdracht verwerkt. Je maakt deze opdracht dan ook zelfstandig.

Beoordeling

Beoordeling en portfolio

Tijdens dit project werk je volgens de systemathiek zoals die ook wordt gehanteerd tijdens je examen. Voor dit examen moet je bewijsstukken aanleveren voor de 12 werkprocessen afkomstig uit het kwalificatiedossier. Bij elke opdracht staat vermeld aan welk werkproces je bezig bent. De uitwerking van deze opdrachten plaats je vervolgens in de map van het desbetreffende werkproces. Mocht je bij een opdracht werken aan meerdere werkprocessen tegelijk, dan wordt aangegeven onder welke map je het resultaat opslaat.

Op deze manier bouw je een digitaal portfolio op met daarin de diverse stukken die aantonen dat je over een bepaald niveau beschikt. Elke opdracht wordt afzonderlijk beoordeeld volgens het bijgevoegde beoordelingsblad. Omdat je bij je examen ook alle onderdelen voldoende moet afronden geldt ook hier dat alle opdrachten voldoende moeten worden afgerond

Het overzicht van je vorderingen wordt bijgehouden door je projectbegeleider. Na elk opdracht wordt deze beoordeeld en wordt een kopie van de beoordeling ingevuld en getekend door je projectbegeleider. Je bent zelf verantwoordelijk voor het verzamelen van deze beoordelingen.

Handige links



Voor je project zul je veel moeten modelleren in Revit. Ondersteuning voor Revit kun je vinden op de BIMvironment Alfa Wiki pagina.

https://maken.wikiwijs.nl/124543/BIMvironment_Alfa_college_Groningen

Staalbouw is voor de meeste studenten nieuw, onder bouwen met staal kun je heel veel informatie vinden over profielen, dimensies, brand, geluid en detailering

https://www.bouwenmetstaal.nl

Omgevingsloket voor het uitvoeren van een vergunnings-check:

https://www.omgevingsloket.nl/

Bronnen

Bestek

Begroting

Differentatieschema ruimteindeling herbestemming bestaand kantoorgebouw

PDF openen in nieuw tabblad

Tekeningen pdf

Download de pdf tekeningen naar je harde schijf of nog beter je onedrive zodat je altijd lokaal de bronbestanden kunt inzien. Maak bijvoorbeeld een verzamelmap aan (bestaande tekeningen)



Tekeningen CAD

Download de CAC tekeningen naar je harde schijf of nog beter je onedrive zodat je altijd lokaal de bronbestanden kunt inzien. Maak bijvoorbeeld een verzamelmap aan (bestaande tekeningen)

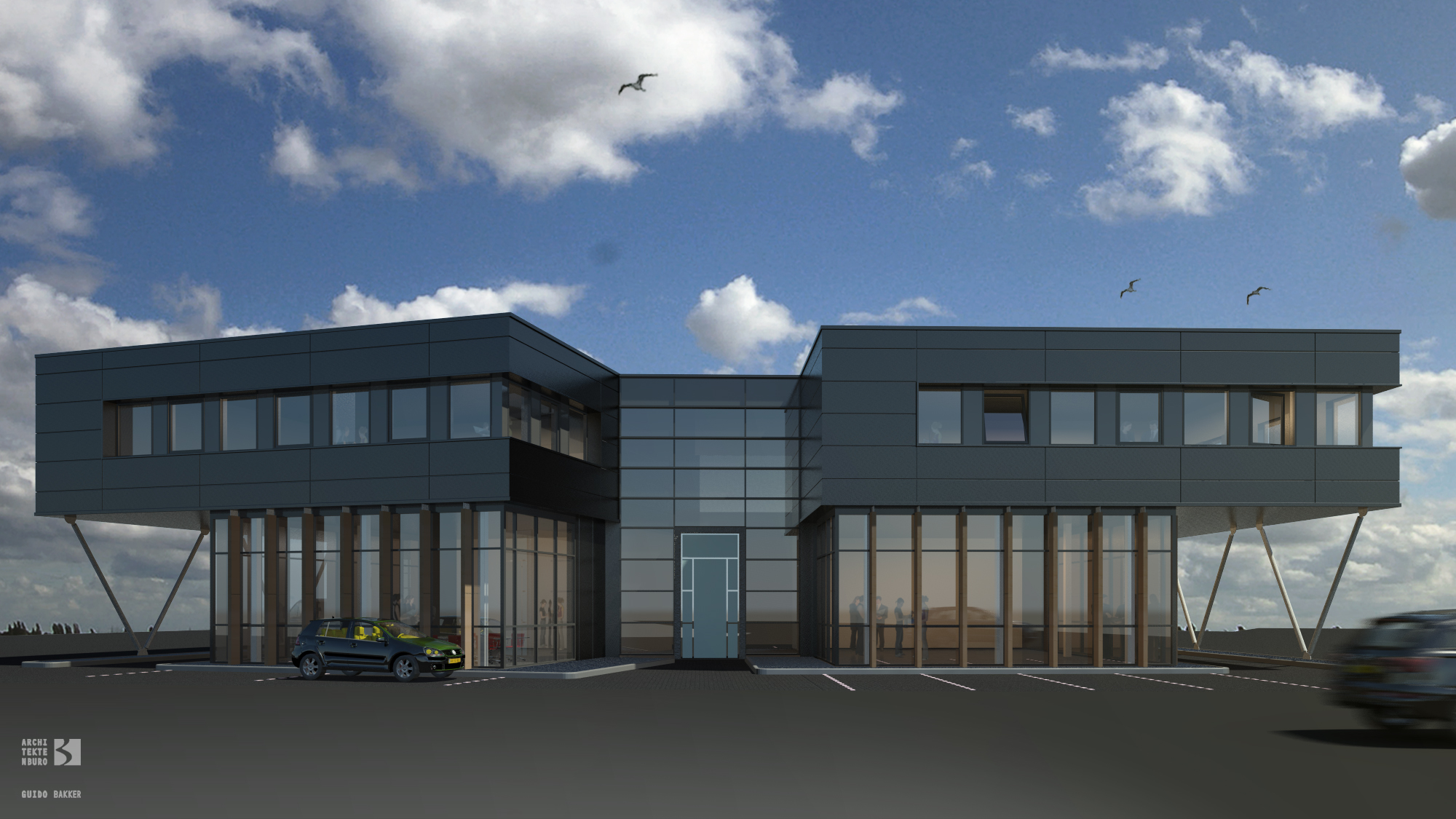

Renderingen

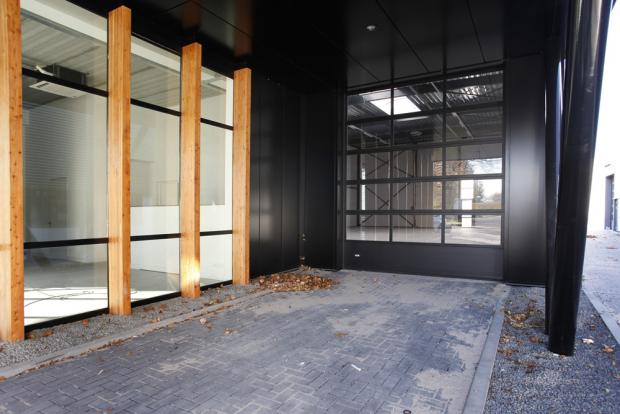

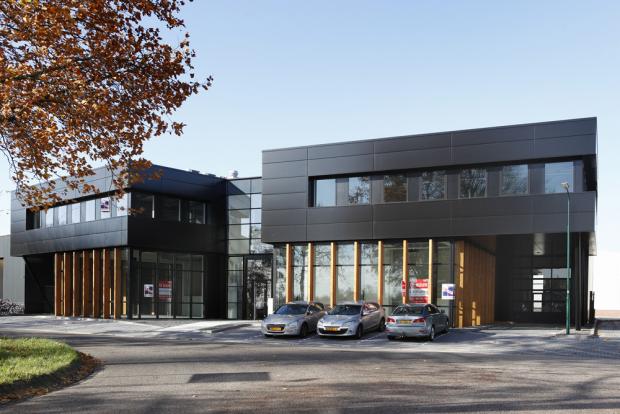

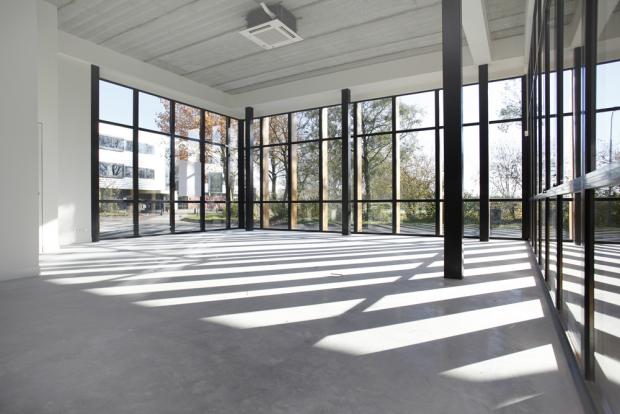

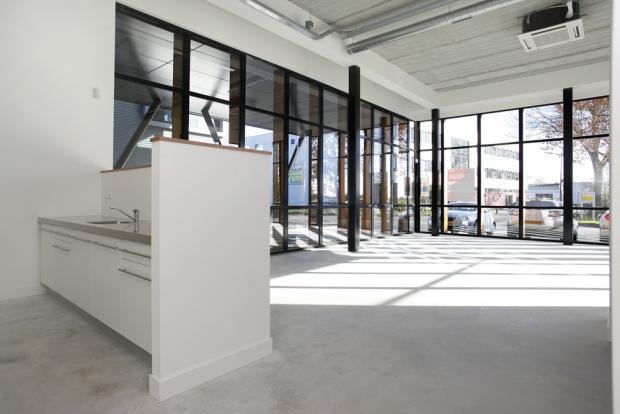

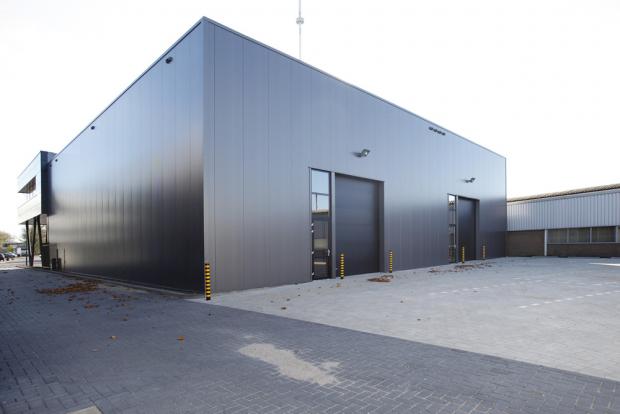

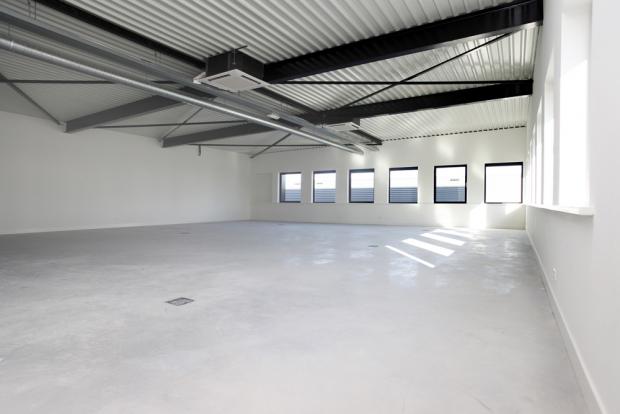

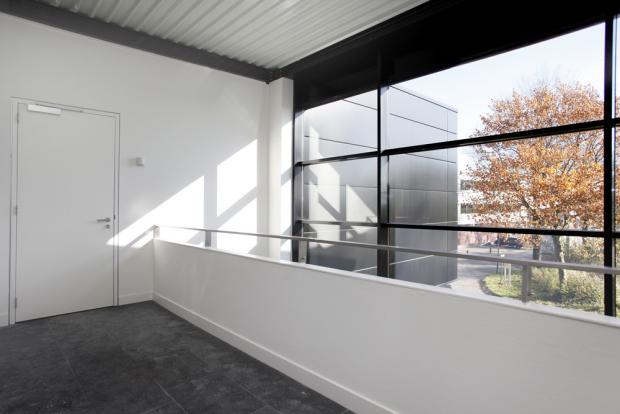

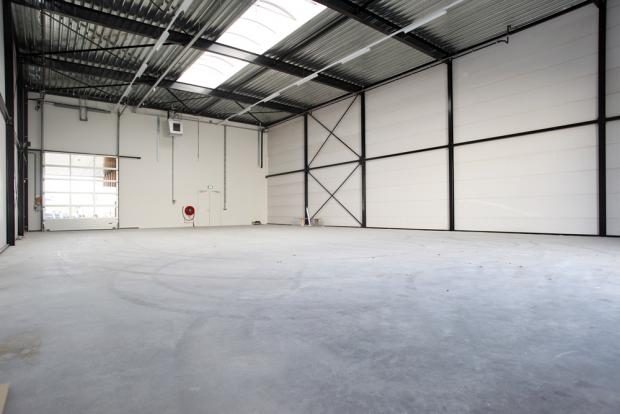

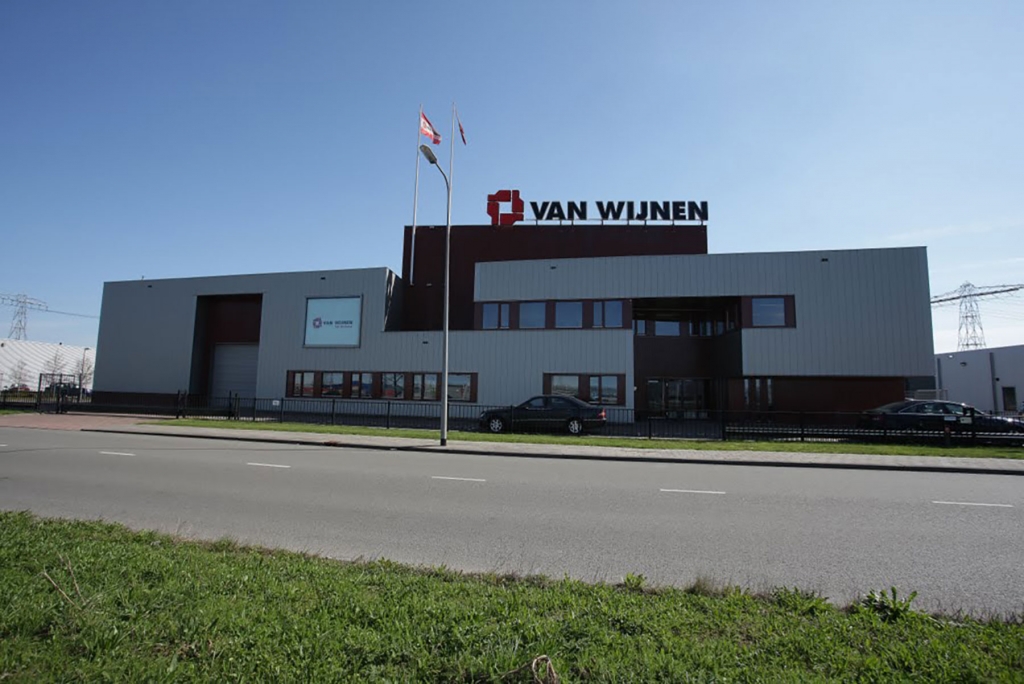

Foto's

Planning

Revit families

Ga je wanden maken/aanpassen of zelfs nieuwe families maken in Revit? Zorg ervoor dat je dan ook de assembly-code goed toevoegt. Hieronder zie je de Nederlandse assembly list.



PDF openen in nieuw tabblad

Week 1: 11-2 t/m 15-2

Zoals je bij de intro hebt kunnen lezen ga je de komende maanden aan de slag met het aanpassen van een bestaand gebouw. Als basis voor deze aanpassingen heeft de opdrachtgever een programma van eisen opgesteld. Het is aan jou om deze eisen te vertalen naar een ontwerp.

Om dit te kunnen doen is het noodzakelijk dat je eerst een goed beeld krijgt van het bestaande gebouw. Deze week start je daarom met een analyse van het gebouw. Je gaat de verschillende ruimtes in kaart brengen qua oppervlakte, materialen, hoogtes etc. Daarna ga je kijken wat de voorschriften zijn voor deze ruimtes aan de hand van het bouwbesluit.

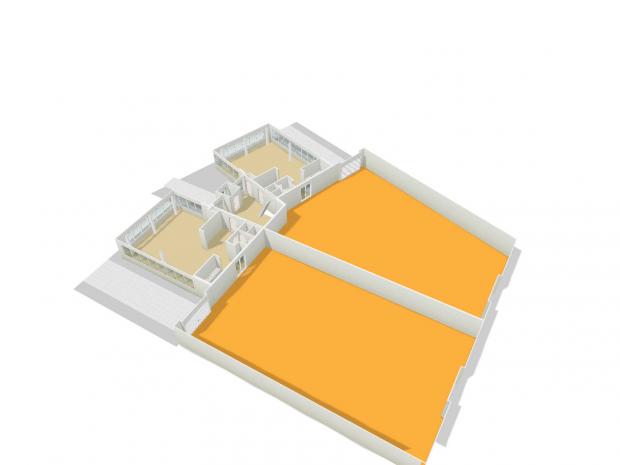

Deze week wordt ook gestart met het opzetten van het bestaande gebouw in Revit. Hiervoor heb je drie weken de tijd. Tijdens vaktekenen en gedurende de projecturen wordt aangegeven wat, wanneer en hoe je dit moet doen. Onder het tabblad vaktekenen vind je meer informatie hierover

Analyse gebouw

Voor deze eerste opdracht ga je met behulp van de tekeningen en het bestek de bestaande situatie in beeld brengen. Je maakt daarbij gebruik van de volgende materiaalstaat. Je mag hier samenwerken in teams van maximaal 4 personen. Geef op het blad aan welke personen deel uit maken van dit team.

De eerste fase van de analyse is het benoemen van de ruimtes, invullen materiaalstaat bestaand en bepalen van de afmetingen

Je werkt met deze opdracht aan werkproces B1-K1-W1. Dit is het verzamelen, registereren en beheren van projectinformatie.



Bouwvoorschriften

In het tweede gedeelte van je analyse ga je aan het gebouw verder verkennen. De ruimtes die je hebt gedefinieerd dienen aan voorschriften te voldoen zoals die staan omschreven in het bouwbesluit. Werk samen met de andere leden van je team het overzichtsblad verder uit. Vul de technische voorschriften in.

Je vindt de voorschriften onder de volgende hoofdstukken van het bouwbesluit:

Technische bouwvoorschriften betreffende veiligheid, afdelingen 2.4, 2.5, 2.6, 2.8, 2.9 en 2.12

Technische bouwvoorschriften betreffende gezondheid, afdelingen 3.4, 3.6, 3.7 en 3.11

Technische bouwvoorschriften betreffende bruikbaarheid, afdelingen 4.1, 4.2, 4.3, 4.4 en 4.7



Ook deze opdracht werk je aan werkproces B1-K1-W1

Beoordeling

PDF openen in nieuw tabblad

Week 2: 25-2 t/m 1-3

Op basis van het programma van eisen (PVE) van de opdrachtgever ga je deze week beginnen met het schetsontwerp.  Je gaat daarvoor een getekend PVE maken.



De uitwerkingen van de opdrachten deze week plaats je onder de map P1-K1-W1 Werkt ontwerpen uit.

Functionele en ruimtelijke voorwaarden



Functionele en ruimtelijke voorwaarden (Ind)


De wensenlijst/context van de projectontwikkelaar staan centraal.
Per ruimte benoem je in een tabel:
● Afmetingen
● Eventuele uitstraling ruimte en de daarbij horende vaste inventaris
● Benodigde installaties (ventilatie, verwarming, electra benodigdheden)

● Bouwfysische eisen (wel of geen daglicht, geluid etc.)

● Afwerkingmaterialen



Je werkt met deze opdracht aan werkproces B1-K1-W1. Dit is het verzamelen, registereren en beheren van projectinformatie.

Grove indeling

Nu je de eisen helder hebt ga je puzzelen. Dit houdt in dat je de verschillende ruimtes in het gebouw gaat plaatsen waarbij je rekening houdt met de onderlinge relaties. Je maakt minimaal twee varianten. Deze werk je uit op een plattegrond van het gebouw (A3)

Maken relatieschema (Individueel)
● Maak een relatieschema waarin duidelijk te zien is hoe de verbindingen tussen de ruimten zijn.
● Je hanteert de ruimtes uit het PvE
● Maak onderscheid tussen primaire en secundaire functies van het bedrijfsverzamelgebouw, geef   deze verschillende kleuren
● Is er een relatie met een naastliggende ruimte (bv een vluchtweg of een centrale hal), neem deze dan ook op in het relatieschema.



Met deze opdracht werk je aan het werkproces P1-K1-W1 Werkt ontwerp uit.

Beoordeling

PDF openen in nieuw tabblad

Week 3: 4-3 t/m 8-3

Om het ontwerp goed te kunnen uitwerken is het van belang dat het bestaande gebouw goed gemodelleerd is. Dit modelleren gebeurt in Revit en BIM360. Deze week ronden we het modelleren van dit bestaand gebouw af.

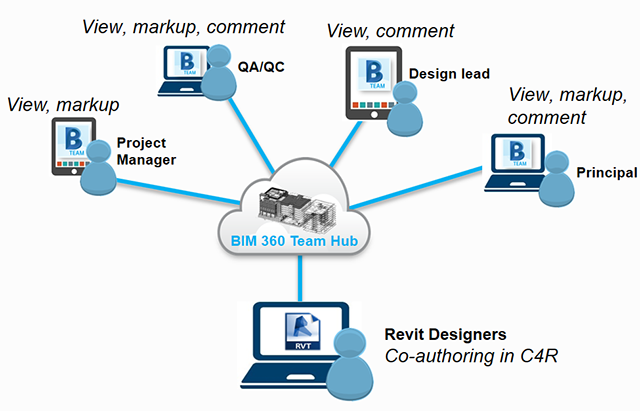

Je plaatst je uitwerking in de cloudomgeving van BIM360. Daarnaast maak je een aantal PDF overzichtsbladen aan van de gevels, plattegronden en doorsnedes. Deze plaats je in de map P1-K1-W1 Werkt ontwerp uit.

Oplevering model

Opleveren van je Revit model bestaande toestand.

Je slaat je Revit model bestaande toestand op in BIM360. Je krijgt in het begin van de periode een link met een bronbestand waarin je gaat werken in BIM360 van Autodesk.

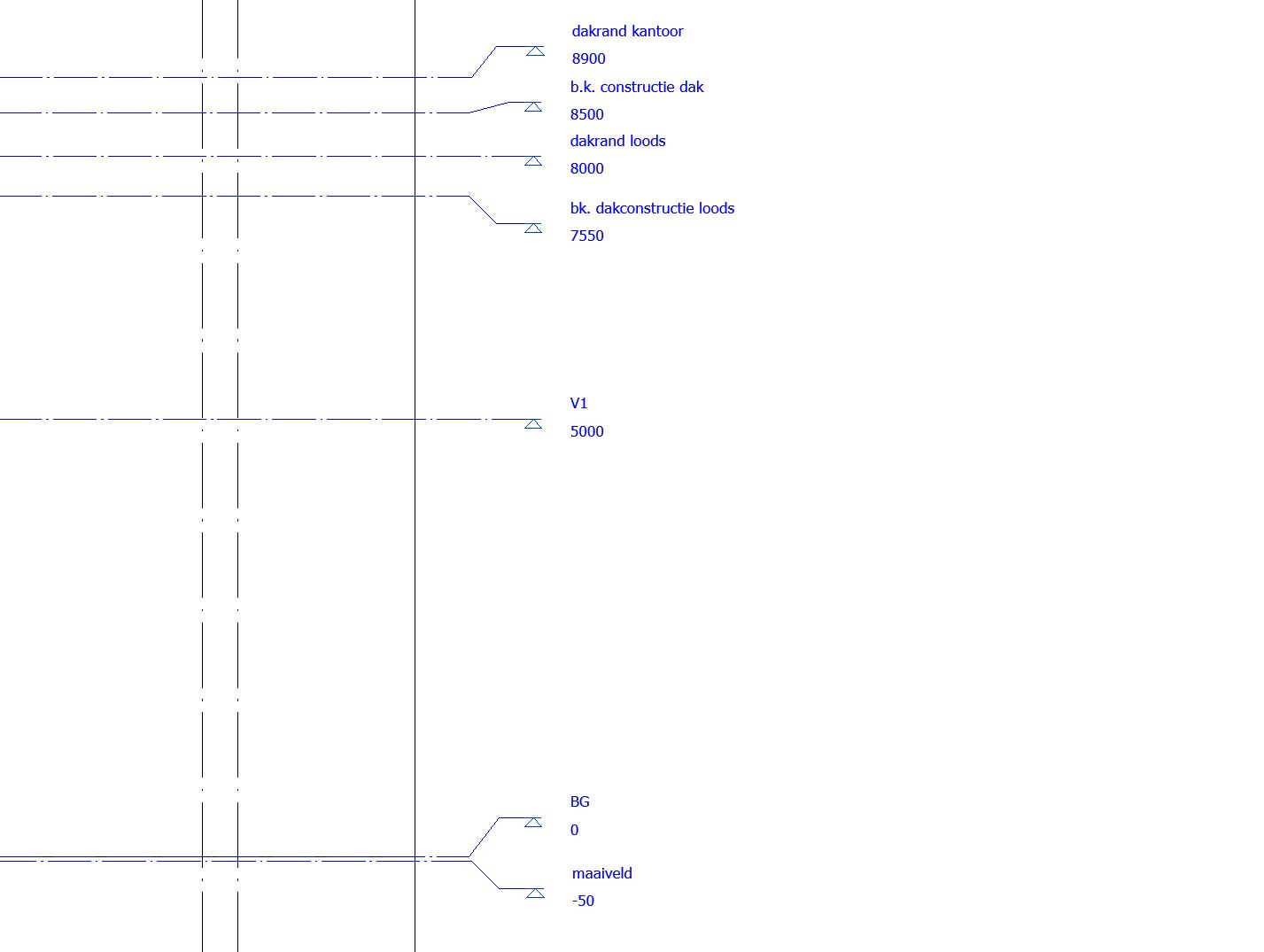

Het model is opgemaakt tot het niveau van de PDF voorbeelden die je kunt vinden onder de bronbestanden van de plattegronden, gevels en doorsnedes in het hoofdstuk bronnen. De plattegronden, gevels en doorsnedes worden in sheet opgemaakt geplaatst onder de benaming (........)bestaand. Nummering van tekeningen ter goedkeuring van de docent alvorens in te leveren.

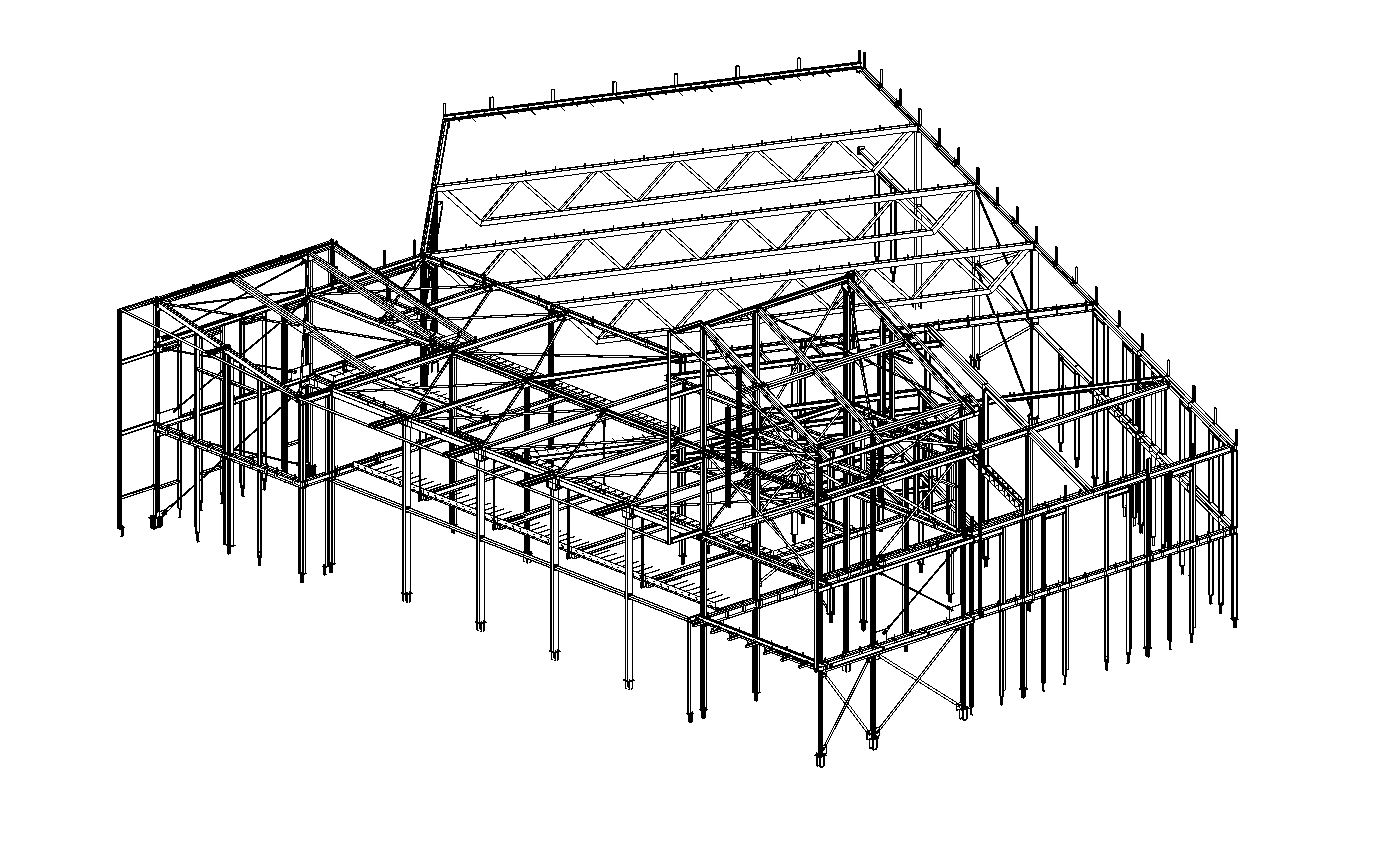

Het gaat om de bestaande toestand van het gebouw bouwkundig en constructief, installaties volgen later in het project en hoef je nog niet toe te voegen.



Beoordeling

PDF openen in nieuw tabblad

Week 4: 11-3 t/m 15-3

Verwerken schetsontwerp in model

Deze week ga je het schetsontwerp verder uitwerken in je bestaande model. Vanwege de omvang van de opdracht verwerk je de studentenkamers en minimaal 2 andere functies verder uit (bv. kantoor, sportschool)

Voorontwerp gebouw (Ind)

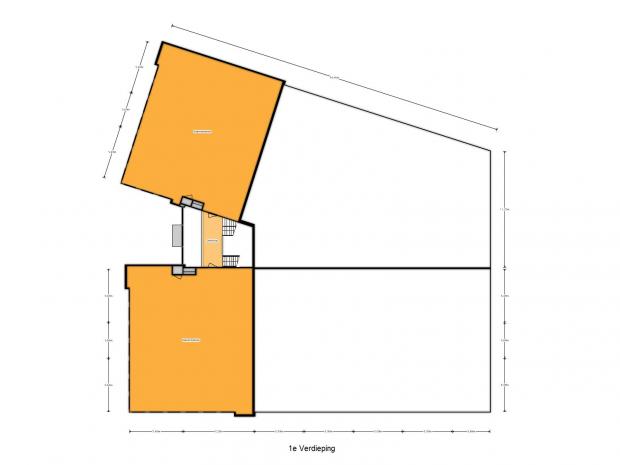

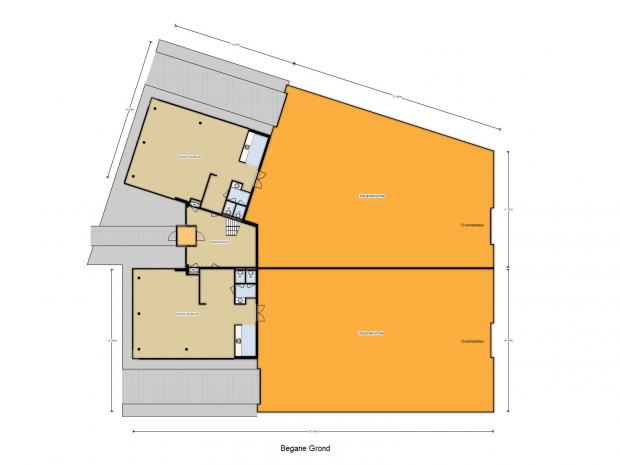

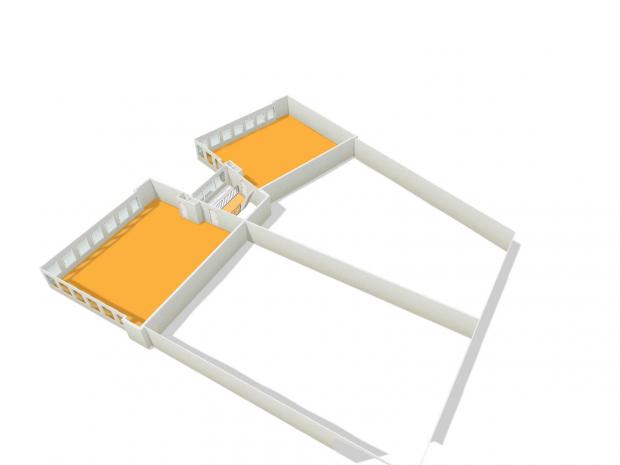

Teken op basis van de schetsplattegronden en rekening houdend met de eisen uit het bouwbesluit de digitale tekening, schaal 1:100 voorzien van de volgende onderdelen:

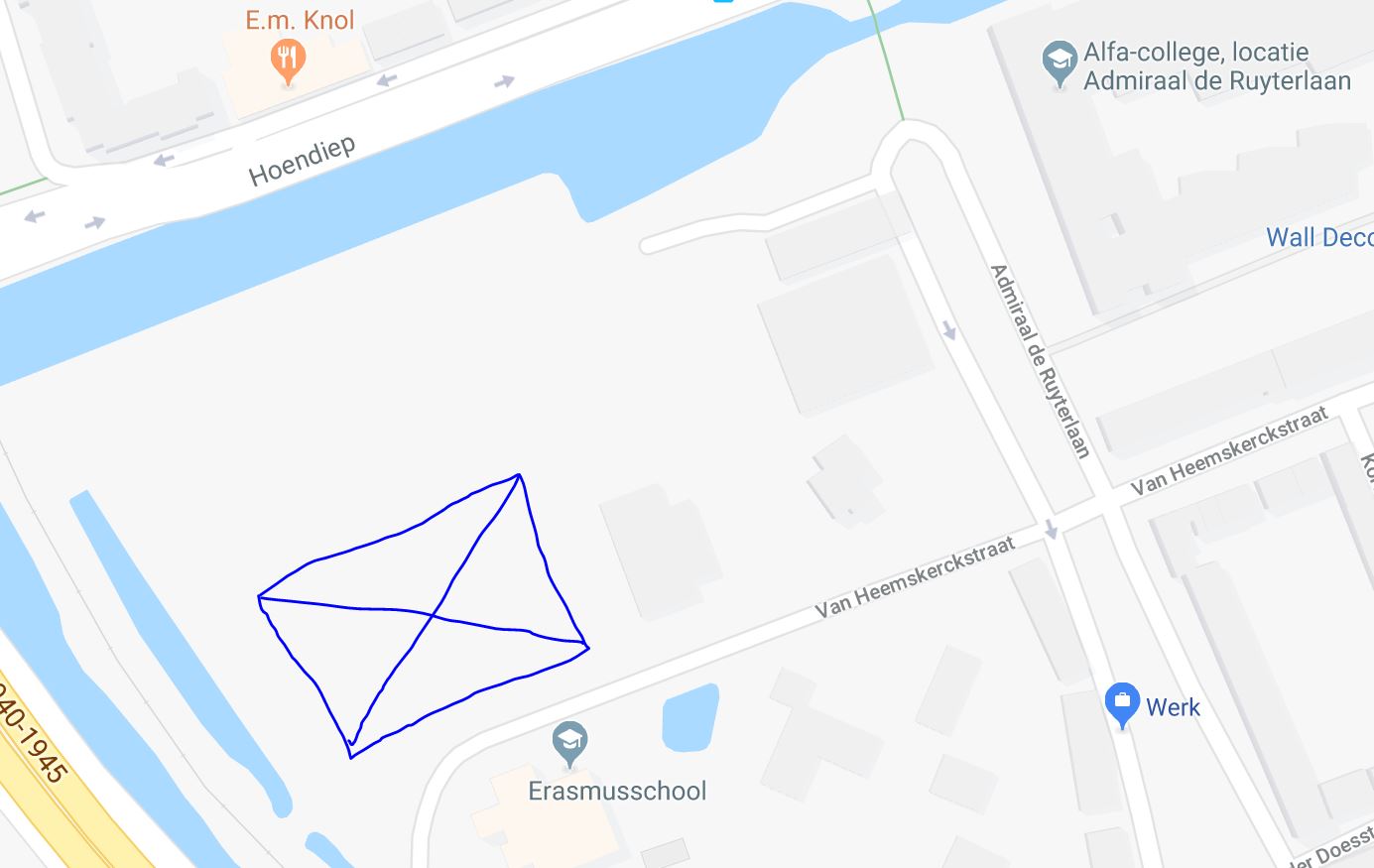

- de situatietekening waarop functiewijzigingen te zien zijn
- begane grond van alle gebruiksfuncties
- verdieping van de studentenwoningen

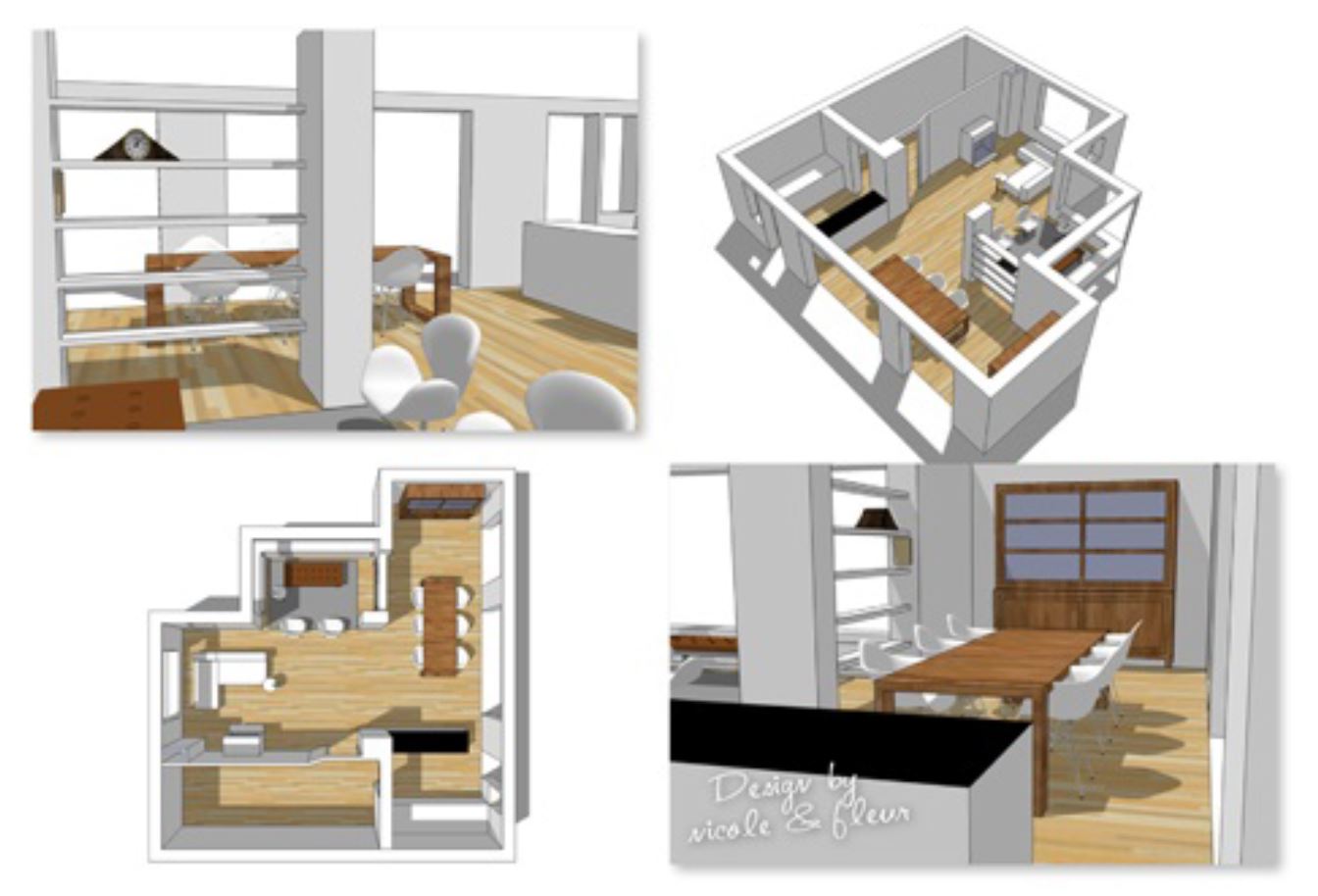

- ruimtelijke impressie (zoals afbeelding hierboven laat zien)

Met deze opdracht werk je aan werkproces P1-K1-W1 Werkt ontwerp uit. Print de uitwerkingen van je opdrachten naar PDF, A3 formaat. Deze plaats je in de desbetreffende map.

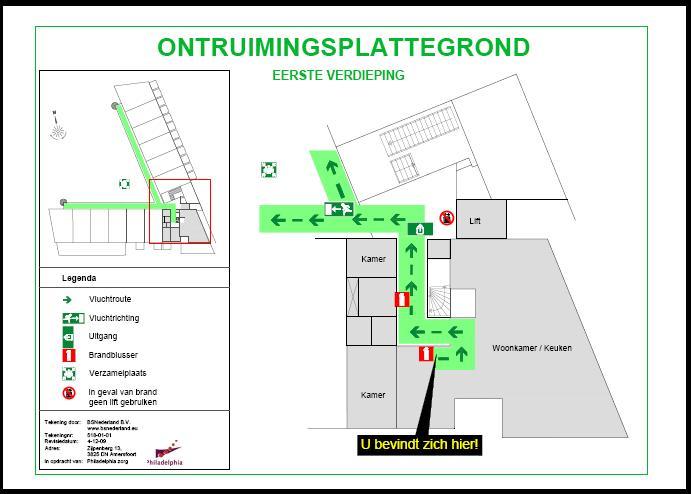

Brandveiligheid





In het bedrijfsverzamelgebouw kunnen gezien de nieuwe gebruiksfuncties veel mensen gelijktijdig aanwezig zijn. Het bouwbesluit stelt hier ook eisen aan. Deze week ga je bezig met het verwerken van deze eisen in je ontwerp. Het belangrijkste van deze eisen is dat je veilig het gebouw op tijd weet te verlaten. Hiervoor zijn de juiste vluchtroutes nodig en wordt het gebouw in compartimenten opgedeeld. Dit betekent dat sommige scheidingswanden of deuren brandvertragend worden uitgevoerd. In je eigen plattegrond geef je aan waar de compartimenten zich bevinden en hoe de vluchtroutes lopen. Verder geef je aan welke signalering aanwezig moet zijn. Daarnaast laat je zien dat je ook rekening houdt met de draairichting van je deuren.

Je opdracht werk je individueel uit binnen je plattegrond. Deze lever je aan op A3 formaat in pdf. Je werkt met deze opdracht aan B1-K1-W2 Integreert projectinformatie en aan P1-K1-W1 Werkt ontwerp uit. Je uitwerking plaats in je B1-K1-W2

Beoordeling

PDF openen in nieuw tabblad

Week 5: 18-3 t/m 22-3

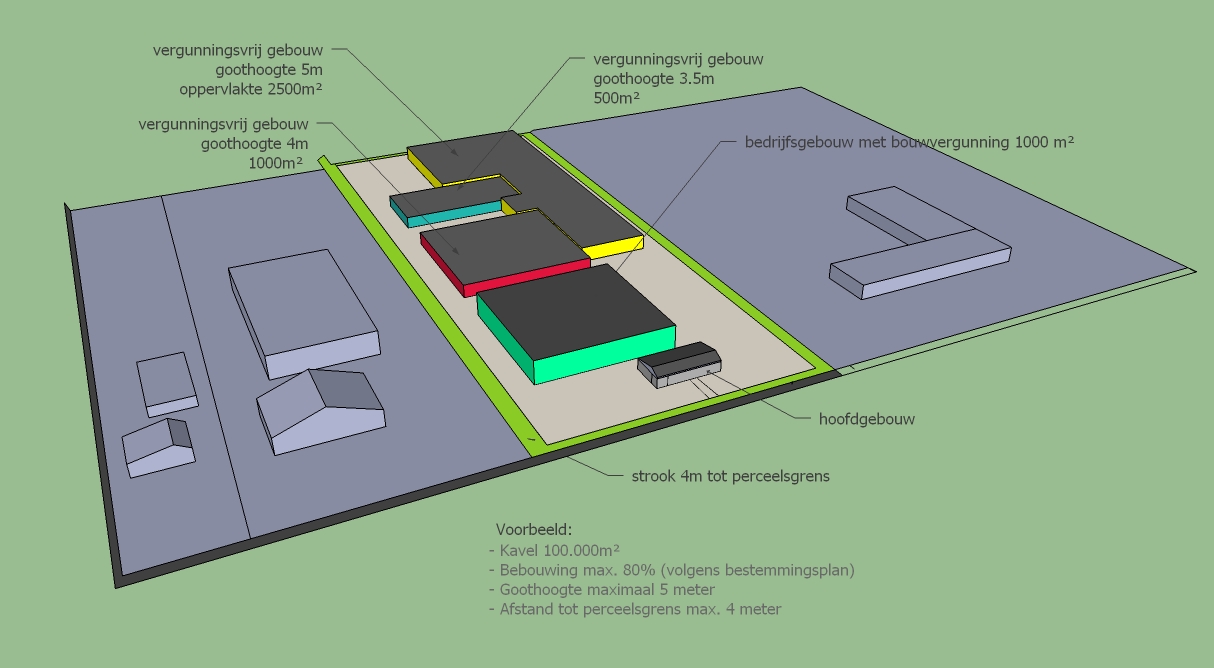

Vergunningscheck

Onderzoeken vergunning plichtige- en vergunningsvrij onderdelen (Individueel)
Via het omgevingsloket doen jullie een vergunningscheck waardoor je kan zien welke onderdelen vergunning plichtig zijn en welke niet. Het is belangrijk in te schatten welke onderdelen aangepast of gewijzigd zullen worden. Er zijn onderdelen naast bijvoorbeeld het veranderen van een uitrit waar je misschien niet direct aan denkt maar die vaak wel vergunning plichtig zijn. Denk verder aan:
● Slopen en/of asbest verwijderen
● Gevelpanelen veranderen
● Handelen in strijd met regels ruimtelijke ordening
● Verwijderen van bomen
● Milieumaatregelen
● Overige veranderingen

https://www.omgevingsloket.nl/

Voor de verbouwing dien je uit te zoeken of er een omgevingsvergunning moet worden aangevraagd en voor welke bouwonderdelen. Je stelt hiervoor een lijst op waarop je ook de onderdelen weergeeft die vergunningsvrij zijn. Daarnaast zoek je uit of er een melding brandveiligheid en sloopmelding nodig zijn?

Met deze opdracht werk je aan werkproces P1-K1-W2 Maakt ontwerp gereed voor aanvraag omgevingsvergunning en aanbesteding.

Toegankelijkheid

Uitzoeken toegankelijkheideisen Bouwbesluit (Individueel)

De opdrachtgever wil het gebouw voor aan dezelde toegankelijkheidseisen laten voldoen zoals die worden gesteld aan nieuwbouw.

Zoek in het bouwbesluit voor onderstaande onderdelen de eisen en regels:

● Hoogteverschillen

● Gebruik van trappen en liften

● Vrije doorgang

● Gebruik van toiletten en badruimten

● Toegankelijkheid toilet – en doucheruimten

● Toegankelijkheid algemeen



Deze opdracht sluit aan op werkproces B1-K1-W1 Verzamelt, registreert en verwerkt projectinformatie



Beoordeling

PDF openen in nieuw tabblad

Week 6: 25-3 t/m 29-3

Materialenstaat

Materiaalstaat (Individueel)
Je geeft per ruimte de bouwdelen aan en in welk materiaal deze is uitgevoerd. Je maakt gebruik van het bestekof details bij bestaande materialen. Nieuwe materialen en afwerkingen omschrijf je globaal. Van ieder materiaal geef je aan (indien van toepassing) welke eisen er zijn omtrent geluidswering en brandwering. Hou hierbij rekening met de gebruiksklasse.
Je kan gebruik maken van bijgeleverd format.

Onderzoek installaties (Individueel)
● Je brengt alle installaties in kaart, te weten: Gas, water, elektra, riolering, ventilatie en verwarming.
● Op basis van de projectdocumenten (bestek E en W + nota van inlichtingen) bepaal je welke installaties
zijn toegepast in het bestaande bedrijfsverzamelgebouw.
● Op basis van productinformatie bepaal je de werking en de toepassingsmogelijkheden.
● Je trekt tot slot de conclusie of de installaties in de nieuwe situatie toegepast kunnen worden.

Overzicht binnenwanden en -deuren (Individueel)
● Op basis van het definitieve ontwerp bepaal je welke wanden en deuren nieuw geplaatst worden.
● Op basis van de eisen, benoemd in de materiaalstaat, geef je ten minste 2 mogelijke producten
● Van de geselecteerde producten zijn merk, type en specificaties duidelijk in beeld gebracht.
● Bronnen zijn aangegeven en/of direct toegankelijk.



Je werkt met deze opdracht aan werkproces P1-K1-W1 Werkt ontwerp uit. Print je overzicht af als PDF op een A3 en plaats deze in de map.

Definitief ontwerp

Maken definitief ontwerp (Individueel)
Verwerk de volgende onderdelen op het definitief ontwerp:
● Plattegronden waarbij aangegeven gebruikersoppervlakten, verblijfsgebied en verblijfsruimten. Doordat de scheidingsmuur tussen de fitness ruimte/bouwmaterialenhandel en de ICT ruimte/ start ups moet je ook de constructieve wijzigingen aangeven.
● Verdieping waarbij aangegeven gebruikersoppervlakten, verblijfsgebied en verblijfsruimten.
● Één dwarsdoorsnede en twee langsdoorsnedes waarop te zien de door jouw aangepaste ruimtes.

Voorbeeld van hoe je binnen een definitief ontwerp plattegrond gebruikerseisen kan aangeven.



Je werkt met deze opdracht aan de werkprocessen B1-K1-W2 Integreert projectinformatie en P1-K1-W1 Werkt ontwerp uit. Je opdrachten print je uit op A3 in pdf en plaats je de map Werkt ontwerp uit.

Beoordeling

PDF openen in nieuw tabblad

Week 7: 1-4 t/m 5-4

Installatietekening

Om het definitieve ontwerp verder te voltooien ga je deze week de installaties toevoegen. Je hebt een aantal weken geleden al een inventarisatie gemaakt van de bestaande installatie en de benodigde installatie. Deze week ga je op je plattegronden de verschillende soorten installaties tekenen. Dit doe je op papier. Je moet dan ook de plattegronden uitprinten op A3. Geef vervolgens met verschillende kleuren aan hoe en welke leidingen waar lopen en waar de verschillende installaties zich bevinden. Maak hierbij gebruik van schetspapier.

Welke gegevens moeten bij het leidingverloop gezet worden?
De basis is een logische loop van de leidingen waarbij je rekening houdt met:
● De plaats waar de sparingen zitten om van verdieping naar verdieping te gaan.
● De installatieruimte
● De stroomrichting; met name bij riolering, maar ook bij ventilatie- en luchtbehandelingsinstallaties in verband met keerkleppen

Afmeting van de leiding voor de reservering van ruimte. Bijvoorbeeld bij kanalen voor ventilatie- en
luchtbehandelingsinstallaties die onder de vloer lopen.



Aan welke eisen moet een technisch ontwerp voldoen?
Bij het opzetten van een tekening moet je altijd het doel voor ogen houden. Voor wie is de tekening en welkegegevens heeft deze persoon nodig. Denk in dit geval aan:
● een installateur die moet uit kunnen rekenen hoeveel volume een ruimte heeft om de capaciteit van de verwarming te bepalen.
● een gemeente ambtenaar die moet controleren of de ruimtes voldoen aan de ventilatie eisen uit het bouwbesluit.
● een aannemer die gevraagd wordt een inschrijfbegroting op te stellen om een prijsaanbieding te doen.

● een brandweerinspecteur die moet controleren of de afmetingen van de vluchtwegen en de
draairichtingen voldoen.
● Daarnaast zijn er standaard tekenafspraken waar een tekening in de “technisch ontwerpfase” moet voldoen. Zie tekenafspraken



Je werkt met deze opdracht aan werkproces P1-K1-W2. Je uitwerkingen scan je in en plaats in de desbetreffende map.

Voorbereidingsschema

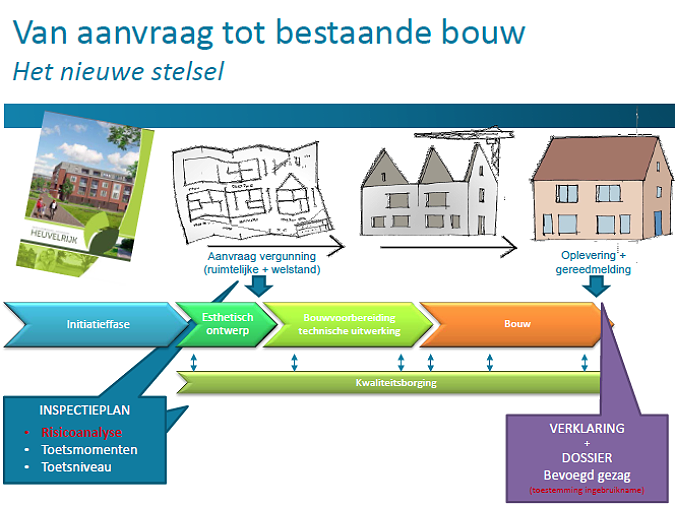

Voordat er daarwerkelijk gebouwd kan worden moet er heel wat gebeuren. Het begint uiteraard met een behoefte die ontstaat bij de opdrachtgever. Dan wordt er gekeken wat er haalbaar is waarna de hulp van een expert wordt ingeschakeld die het ontwerptraject opzet. Hier worden verschillende fasen doorlopen. Na het definitief ontwerp en het gereedkomen van het bestek en de tekeningen start de prijs- en contractfase. Wanneer de klus vervolgens is aanbesteed begint de desbetreffende aannemer met het voorbereiden van het project. Wanneer dit allemaal is afgerond begint de werkelijke uitvoering met daarop aansluitend de opleveringsfase. Als laatste krijgt de opdrachtgever de ruimte om het object in te richten.

Om een beeld te krijgen van wat er allemaal in welke fase gebeurt krijgen jullie de opdracht om een voorbereidingsschema op te stellen. Dit is vergelijkbaar met een primaire planning die wordt gebruikt voor de uitvoering. Bekijk hiervoor ook dit voorbeeld.

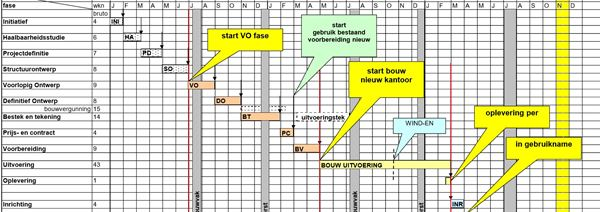

Hou voor de tijden het schema aan zoals onderaan deze bladzijde afgebeeld. Verwerk je planning in een excelblad. Deze druk je af als PDF en sla je op in de desbetreffende map. Je werkt bij deze opdracht aan werkproces P1-K1-W2 Maakt ontwerp gereed voor omgevingsvergunning en aanbesteding.



Elementenbegroting

Om te kunnen bepalen wat de kosten zijn voor de verbouwing ga je een gedeelte begroten door middel van het opstellen van een elementenbegroting. Dit doe je voor de studentenkamers. Je maakt een elementenbegroting voor de vloeren, wanden en plafonds. Hierbij willen we weten wat de prijs per vierkante meter wordt en wat je totaal kwijt denkt te zijn.

Hier vind je een aantal voorbeelden van het begroten van elementen.

Uittrekken van hoeveelheden
Het uittrekken van hoeveelheden is de basis voor de begroting. Geen juiste hoeveelheden geeft een foutievebegroting. Vergeten van onderdelen is waarschijnlijk de meeste gemaakt fout. Niet al het materiaal trek je op dezelfde manier uit. Ook het belang bij het berekenen van de  hoeveelheden is niet altijd gelijk. Bijvoorbeeld als je op 200m3 zand 1m3 teveel zand hebt is dat niet erg, maar als je een natuurstenen dorpel uittrekt en hij is 10mm te lang of tekort, is dat funest. Het meeberekenen van verlies is ook niet altijd gelijk. Bij zand is er geen verlies
(je gebruikt alles) bij natuursteen in dit voorbeeld ook niet, maar bij steen en hout weer wel.

Bepaal daarom eerst de hoeveelheden door middel van een hoeveelhedenstaat. Maak gebruik van het voorbeeld voor het format dat je hierbij kunt toepassen

Met behulp van de format hoeveelhedenstaat bepaal je de hoeveelheden van de producten en materialen waarvoor je tevens een technische omschrijving hebt gemaakt. Daarbij let je op:
● Maak de hoeveelhedenstaat overzichtelijk (hoofdstukken, kop vet, genoeg kolommen,
opmerkingenkolom etc.) zodat een calculator, inkoper, werkvoorbereider en uitvoerder het direct begrijpt.
● Neem ook het materieel mee zoals profielen, schoren, stempels, bekisting. Door ze te vermelden in je uittrekstaat vergeet je ze ookniet in je begroting.
● Geef aan welke hoeveelheden je overbrengt naar de begroting
● Hou rekening met bijkomende onderdelen, zoals breuk- en snijverlies, toebehoren (bv. compriband of spouwankers).



Je werkt met deze opdracht aan werkproces P1-K1-W1 Werkt ontwerp uit. De uitwerking print je naar PDF en plaats je in de desbetreffende map.

Beoordeling

PDF openen in nieuw tabblad

Week 8: 8-4 t/m 12-4

Presentatie

Presentatie



Deze week ga je het Definitief Ontwerp (DO) presenteren. Je maakt een powerpoint presentatie (PPP) en licht deze mondeling toe. De PPP moet 5 minuten duren, niet korter of langer. (Beschouw de 5 minuten als een Elevator-pitch in een heel hoog gebouw). Je presenteert aan je klasgenoten en aan de docenten.

De PPP moet het proces van het ontwerp kort en bondig weergeven, de gemaakte keuzes onderbouwen en het DO helder weergeven. (Je hoeft de opgave niet uit te leggen)

Je levert je PPP als PDF in op de dag van de presentatie (9 april 2019).

(Deze PDF kun je beschouwen als een document dat je aan de opdrachtgever mee zou kunnen geven als naslagwerk).



Je wordt ingedeeld in groepjes van vier. Je wordt hierbij niet alleen zelf beoordeel, maar je beoordeeld ook je medestudenten.

Toets bouwkunde/bedrijfskunde/uitvoering

Op donderdag 11 april krijg je een schriftelijke toets over de vakken: Uitvoering, Bouwkunde en Bedrijfskunde. De toets bestaat uit maximaal 30 vragen/opdrachten. De inhoud van de toets gaat over de onderdelen zoals je deze hebt behandeld tijdens de lessen van de afgelopen weken.



Beoordeling presentatie

PDF openen in nieuw tabblad

Week 9: 15-4 t/m 19-4

Productanalyse

De opdrachtgever is akkoord gegaan met het ontwerp. Als werkvoorbereider ligt nu de taak om het project voor te bereiden. De eerste opdracht die er ligt is om de hoeveelheden uit te trekken. Maak voor twee van de onderdelen die je hebt ontworpen een materiaalstaat waarbij je gebruik maakt van het format voor de materiaalstaat herontwerp.

Als aannemer wil je graag meedenken met de opdrachtgever op het gebied van kwaliteit en budget. Je gaat daarom voor 2 van je producten op zoek naar gelijkwaardige alternatieven. Je kunt daarbij gebruik maken van NBD-online.nl of de site van BMN voor de bepaling van de kosten. Vraag je docent naar een eventuele inlogcode. Uiteraard mag je ook je eigen bronnen hanteren. Zet je producten naast elkaar in tabel waarmee je laat zien wat de overeenkomsten/verschillen zijn.

Je werkt in deze opdracht aan de werkprocessen B1-K1-W1 Verzamelt, registreert en beheert projectinformatie en P1-K2-W1 Maakt (deel)begrotingen  en afspraken met leveranciers. De uitwerkingen plaats je bij elkaar in een mapje met als naam "opdrachten week 9 deel 1" bij het werkproces P1-K2-W1





KAM-coordinatie

Bij de start van het uitvoeringsproces is de aannemer verplicht om een KAM-coordinator aan te stellen. Deze coordinator richt zich op de kwaliteit van het werk, de arbo-omstandigheden en het milieu zoals de afkorting KAM ook al aangeeft. Aan jullie wordt gevraagd om een V&G plan op te stellen voor het herontwerp project waar je mee bezig bent. Daarvoor kun je gebruik maken van de V&G-planner van Volandis. Je krijgt hiervoor van de docent een toegang toegemaild.

Stel aan de hand van dit V&G plan een startinstructie op voor het personeel wat het werk moet gaan uitvoeren waarin je aangeeft wat de concrete risico's zijn tijdens de uitvoering.

Om de kwaliteit te kunnen borgen maak je voor de materialen die je bij de vorige opdracht hebt gekozen een kwaliteitskeuringsblad. Hierop vermeld je waar je zaken als verwerkingsvoorschriften, kwaliteitsnormen zoals omschreven in het productblad en eventuele normen omschreven in het bestek.



Je werkt met deze opdrachten aan het werkproces P1-K2-W2 Maakt uitvoeringsplan. Plaats je uitwerkingen in een mapje genaamd "opdrachten week 9 deel 2" onder dit werkproces.

Werktekening opdracht 1 (plattegronden)



Werktekening opdracht 1.

Maak een plattegrond werktekening van de nieuwe begane grond en 1e verdieping in Revit.

Plaats elke plattegrond in een A1 sheet en maak hier een pdf bestand van. De plattegronden moeten tenminste aan de volgende eisen voldoen:

-volledig ingevulde onderhoek, Naam tekenaar, projectbeschrijving, project onderdeel, datum tekening, formaat tekening, schaal tekening

-Maatvoering compleet en volledig, maatvoer totaalmaten, stramienen, gevelopeningen, constructiedelen, binnenwanden en binnenwandopeningen. Zorg ervoor dat je maatvoering leesbaar is en denk aan de layout.

-Autocad onderlegger moet niet meer zichtbaar zijn.

-Arceringen in de juiste setting

-Renvooi volledig en compleet met alle toegepaste materialen en symbolen.

-Ruimtestaat met correcte nummering (0.0.1, naam, oppervlakte)



Beoordeling

PDF openen in nieuw tabblad

Week 10: 22-4 t/m 27-4

Werktekening opdracht 2 (systeemplafond)



Werktekening opdracht 2.  Plafondtekening(systeemplafond) kantoor ruimte.

Afbeeldingsresultaat voor systeemplafond tekening

Plaats je plafondtekening in een A1 sheet en maak hier een pdf bestand van. De tekening moet aan de volgende eisen voldoen:

-Volledig ingevulde onderhoek, Naam tekenaar, projectbeschrijving, project onderdeel, datum tekening, formaat tekening, schaal tekening

-zet de wanden uit of lichtgrijs.

-maak een logische verdeling van je systeem plafond.(lijnen)

-Omschrijf duidelijk op de tekening aan welk systeem je toepast en houd ook goed rekening met de lichtpunten en armaturen in je plafond.

-Geef duidelijk je rastermaten aan en natuurlijk ook de pasplaten.

Week 11: 20-5 t/m 24-5

Bouwplaatsinrichting

De werkvoorbereider vraagt je om een inventarisatie te maken van de omschreven bouwplaatsverplichtingen in de beschikbare contractstukken. Je maakt hierbij gebruik van de proces- en productanalyse die je hebt gemaakt bij uitvoering.

Je maakt aan de hand van het beschikbare werkterrein een eerste opzet voor de bouwplaats. Geef daarbij een toelichting op de mogelijkheden voor horizontaal en verticaal transport. Geef met behulp van de planning het verloop van de bouwplaatsinrichting aan.

Inventarisatie bouwplaatsverplichtingen (Individueel)

Bouwplaatsvoorzieningen zijn noodzakelijk om een bouwwerk te realiseren. De aannemer kan echter niet doen wat hij wil, er worden ook contractuele eisen gesteld aan de bouwplaats. Blijkbaar zijn er ook belangen voor de opdrachtgever.

● Zoek de verplichtingen uit het bestek.

● Zoek de verplichtingen in de UAV (uniform administratieve voorwaarden) 2012 die in het bestek is opgenomen.

● Doorloop de begroting. Met name de post voor bouwplaatsvoorzieningen geeft aanvullende informatie, maar ook de kolom materieel!

● Doorloop een bouwveiligheidsplan. Verwerk alle bevindingen in een overzicht.



Eerste opzet bouwplaatsinrichting (Individueel)

Bij de projectbestanden is teven een situatietekening meegeleverd. Hanteer deze tekening en bepaal ten minste:

● Aanrijroute en ingang(en) bouwplaats

● Parkeren

● Routing op de bouwplaats en terreinverhardingen

● Ketenpark en buiten/binnen opslag

● Water en elektriciteit

● Bepaal de ruimte voor eventueel (schaar)steigerwerk

● Plaats opstelling kraan

Maak voor het inrichten gebruiken van de volgende checklist en bekijk het voorbeeld.

Teken je bouwplaatsinrichting digitaal en lever de verschillende fasen aan in PDF. Je werkt met deze opdracht aan het werkprocessen B1-K1-W2 Integreert projectinformatie. Je opdracht plaats je in een mapje in het desbetreffende werkproces onder de naam week 10a.

Begroten

Nu we langzaam richting het realiseren van het bouwwerk gaan breekt ook de fase aan waarop duidelijk moet zijn wat de kosten worden voor het aanpassen van het bedrijfsverzamelgebouw. Dit betekent dat je in de rol van een aannemer kruipt en je bezig gaat met het opstellen van een inschrijfbegroting.

Om je hier op voor te bereiden gaan we eerst samen met een calculator van bouwbedrijf van Wijnen kijken hoe zij een begroting opstellen. Je krijgt hiervoor een project welke al begroot is door van Wijnen en waarvoor jullie in teams ook een begroting gaan maken. De teams bestaan uit maximaal vier personen.

Nadat jullie het project tot je beschikking hebben gekregen is de eerste opdracht om een analyse  te maken van wat er moet gebeuren en op welke wijze zodat je ook weet wat je moet berekenen richting de opdrachtgever. Tijdens deze analyse kom je waarschijnlijk voor vragen te staan aangaande dit project waar je niet direct antwoord op kunt vinden. Deze vragen formuleer je stuur naar de calculator. Deze komt op 23 april naar het Alfa-college om in te gaan op jullie vragen en aan te geven hoe je verder moet gaan.

Op donderdag 23 mei moeten jullie je begroting klaar hebben zodat je de uitkomsten kunt vergelijken met die van van Wijnen.

Werktekening opdracht 3. (lichte scheidingswanden)

Week 12: 27-5 t/m 31-5

Projecttaak

Werktekening opdracht 4. (vloerafwerking)

Week 13: 3-6 t/m 7-6

Projecttaak

Werktekening opdracht 5. (trapaansluiting)

Week 14 10-6 t/m 14-6

Projecttaak

vaktekenen, Detail entree (onderdorpel detail)

Week 15: 17-6 t/m 21-6

Oplevering

Deze week staat oplevering centraal.  Deze week gaan we ook een project beoordelen voor de oplevering. Om je daarop voor te bereiden moet je het volgende artikel goed lezen. Tijdens een oplevering ga je na of het geproduceerde werk voldoet aan de eisen zoals die vooraf zijn opgesteld. De kwaliteit wordt niet alleen door de opdrachtgever, of een vertegenwoordiger daarvan, uitgevoerd maar ook door de gemeente. De gemeente houdt toezicht op het bouwwerk door te controleren of er voldaan wordt aan het bouwbesluit.

De eerste opdracht van deze week is het opstellen van een opleveringslijst voor een woning. Geef daarin aan de punten waarop jij denkt dat je zou moeten controleren

Controle bouwplannen

Checklist oplevering



De tweede opdracht is het invullen van een schema waarbij je aangeeft wat er in de diverse documenten staat omschreven

Covo 2013

AVA 2013

UAV 2012



Van januari 2018 is een nieuwe wet in werking getreden, de Wet op Kwaliteitsborging. Op de site van Bouwend Nederland vind je hier veel informatie over. Aan jou de taak om een samenvatting op te stellen van ongeveer een A4 waarin je aangeeft wat het is en wat het voor consequenties heeft.





Week 16: 24-6 t/m 28-6

Projecttaak

Week 17: 1-7 t/m 5-7

Projecttaak

Bouwkunde

Uitvoering

Voert kwaliteitscontroles uit

Maak de vragen van bijgeleverd formulier

PDF openen in nieuw tabblad

Controle van het bestek

Voorafgaande aan de bouw moet je als aannemer je op de hoogte stellen van een aantal zaken. Je bent namelijk verantwoordelijk voor een hoop zaken. Zo ben je bijvoorbeeld verplicht om voordat je een inschrijft op een project het werkterrein en de omgeving te inspecteren. Dit voorkomt dat je later voor problemen komt te staan waar je geen rekening mee had gebouden. Voor de opdrachtgever betekent dit dat er geen onnodige vertragingen ontstaan en dat hij offertes ook goed met elkaar kan vergelijken.

Hieronder vind je een aantal opdrachten waarvan je de antwoorden kunt vinden in het bestek, de UAV 2012 (Uniforme Administratieve Voorschriften) en de NBD-online (hier vind je veel producten en hun informatie)



Lever deze opdracht in een map uitvoering die jezelf aanmaakt bij je inleverbox. Je kunt gebruik maken van bijgeleverd format



Opdracht 1: Er is een verschil in mening aangaande de uitvoering van het grondwerk. Volgens de aannemer zijn er door de lokale overheid voorschriften neergelegd die bepalen dat hoe het moet worden uitgevoerd. De directie geeft aan dat de aannemingsovereenkomst hierin bepalend is.

Wie heeft hier gelijk en laat zien waarom?



Opdracht 2 : Voor welke werkzaamheden moet de aannemer bij de opdrachtgever een melding maken?



Opdracht 3 : De opdrachtgever wil drie weken voor de oplevering een team van mensen in het weekend aan het werk zetten voor de inrichting van 1 van de ruimtes. Deze werkzaamheden zijn niet in de aannemingsovereenkomst opgenomen.

Wat moet de opdrachtgever hiervoor doen richting de aannemer? Welke acties moet de aannemer eventueel ondernemen, denk aan veiligheid, bemensing, kosten etc.



Opdracht 4  : De aannemer wil voor verbouwing van de toiletten een aantal sleuven graven richting het hoofdriool van de gemeente. Welke stappen moet hij daarvoor vooraf ondernemen, waar doet hij dit en wat zijn de risico’s?



Opdracht 5 :  Voor het brandwerend maken van de kolommen wil de aannemer gebruik maken van  gipsplaten met een dikte van 20 mm van Siniat. De opdrachtgever wil graag volgens besteknummer 01.02.18.02 inzage krijgen in certificaat van het product. Welke certificaat is dit?

Met welk bevestigingsmiddel moeten de platen worden vastgezet volgens dit certificaat en wat gebeurt er als de aannemer zich hier niet aan houdt?



Taken, verantwoordelijkheden en aansprakelijkheid

In het bestek staat verschillende zaken omschreven aangaande de verantwoordelijk van de opdrachtgever en de aannemer. Deze sluiten weer aan op regels en normen die staan omschreven in het burgelijk wetboek en de UAV. Zo is de aannemer verplicht om eventuele fouten en/of gebreken schriftelijk mede te delen aan de opdrachtgever. Deze kan dan door middel van deze melding aangeven wat wel of niet is gemeld. Hierdoor wordt ook duidelijk wie eventueel aansprakelijk kan worden gesteld waneer iets niet goed is.  De volgende vragen gaan over de taken,verantwoordelijkheden en aansprakelijkheid van beide partijen. De antwoorden kun je vinden in de UAV en of het bestek. Het Word document van de vragen vind je hier.



Vraag 1               Welke maatregelen is de aannemer verplicht om te nemen met betrekking tot de veiligheid









Vraag 2               Een aantal van de door de aannemer toegepaste plafondplaten blijkt na zes jaar niet meer te voldoen aan de kwaliteitseisen doordat hij scheuren begint te vertonen als het gevolg van temperatuurswisselingen. Wat zijn de verplichtingen van de aannemer in dit geval en op welke manier moet hier rekening mee worden gehouden?





Vraag 3               Hoe gaat het verder met de aansprakelijkheid van de aannemer nadat het project is opgeleverd?







Vraag 4               Je hebt voor het omkleden van de stalen constructie een gelijkwaardig product gevonden. Je wilt deze als aannemer graag toepassen. Mag dit? Zo ja waar moet je dan aan voldoen en zo nee waarom niet?





Vraag 5               Bij wie ligt de verantwoordelijkheid van het aansturen van derden en waaruit bestaan taken?

Proces en projectanalyse opdracht

Op het moment dat je als aannemer wordt gevraagd om een klus uit te voeren begint de fase waarin je het project en het procesgaat analyseren, oftewel wat ga je bouwen en hoe je dit wilt gaan doen.

Om dit te oefenen gaan een proces- en projectanalyse doen voor het bedrijfsverzamelgebouw. We gaan er van uit dat dit gebouw nog moet worden gebouwd. De kavel waarop het gebouw moet komen te staan ligt aan de van Heemskerckstraat schuin tegenover de school. Zie kaartje. In groepen van maximaal drie personen gaan jullie de analyse uitvoeren en probeer je een zo concreet mogelijk beeld te vormen van het project en het proces.

Je werkt deze opdracht uit in Word en slaat dit op als PDF in de map uitvoering. Vermeld op het formulier de namen van de personen van je groep.

Bijgevoegd formulier helpt je bij het opstellen van de analyse.



Controle van bestek deel 3

Maak voor de week van 8 april de volgende vragen. Als je 10 vragen moet maken, dan download je dit document voor de extra vragen



Vraag 1:              Hoe groot is de garantieperiode van het schilderwerk?



Vraag 2:              Wanneer mag een aannemer gebruik maken van onderaannemers?



Vraag 3:              Van welk materiaal moeten bevestigingsmiddelen zijn wanneer ze kleiner dan M12 zijn?



Vraag 4:              Wie nemen er deel aan de bouwvergadering?



Vraag 5:              Op welke wijze en wanneer moet de aannemer aantonen dat hij een CAR-verzekering heeft?



V&G plan Siddeburen

Tijdens het bezoek aan de bouwlocatie in Siddeburen gaan we horen en zien welke maatregelen de aannemer neemt of heeft genomen om de bouwplaats zo veilig mogelijk te maken.



Om ervoor te zorgen dat je goed voorbereid bent dien je eerst de volgende vragen te maken.

Voor het beantwoorden van deze vragen kun je gebruik maken van de volgende bronnen:





We gaan ook zelf aan het controleren. We maken daarbij gebruik van de volgende checklist



Checklist traditionele steigers



Bestudeer deze checklist goed zodat je morgen weet waar je op moet letten.

Powerpoints

Vaktekenen

Vaktekenen bestaand

In week1 t/m 3 zet je de bestaande toestand over naar Revit. Let op! Iedereen werkt in Revit 2019.2

Ook moet je de Autodesk desktop connector installeren op je pc. Dit is nodig omdat je werkt vanaf de Autodesk BIM360 cloud omgeving. Je kunt je Revit bestand altijd lokaal opslaan maar deze blijft ook altijd gelinkt aan de BIM360 cloud. Het is ook belangrijk dat je jouw Alfa-college mail-adres koppelt aan je Autodesk account. Heb je nog een Gmail/hotmail of ander andres gekoppelt aan je Autodesk account dan moet je dat wijzigen (edit profile)

Bij de introductie krijg je instructies hoe je werkt met een Revit project die gelinkt is aan de cloud omgeving.

Naast het opstarten en het verkennen van BIM360 gaan we tijdens vaktekenen het importeren en linken van Cad-bestanden in Revit oefenen.

Video instructies opzetten project in Revit

In de onderstaande video's kun je de beginstappen terugvinden voor de opzet van je project.

Je begint met het Revit projectbestand dat je gekregen hebt in de les, Deze sla je op met de toevoeging _v1.

In het project heb je in eerste instantie 2 sandwich wanden nodig, hoe je deze aanmaakt kun je terugvinden in video 01. Daarna kun je kolommen gaan plaatsen en tenslotte de vliesgevels aan de voorzijde. Let op! vul ze nog niet in met profielen, dat komt later.

In video 2 gaan we verder op de 1e verdieping en kun je zien hoe je de cad tekening van de 1e verdieping kunt importeren in Revit.



video 01 opstarten in Revit



Let goed op bij het instellen van de hoogtes in Revit. Maak bij voorkeur gebruik van de hoogtes in de onderstaande afbeelding

video 02 opstarten in Revit

video 3 opzetten buitenwanden verdieping met nis

video 04 opzetten staalconstructie

Video 05 opzetten stalen kolommen onder een hoek

Vaktekenen wanden

In week 2 gaan we een wandopbouw maken in Revit. Deze gebruiken we niet alleen in ons project maar gebruiken we ook voor een 3d AR (augmented reallity) presentatie. Ook gaan we verder kijken naar de informatie die in zo'n wand hoort. Assembly data, etc.

Vaktekenen staalconstructie



Week 3,   Staalconstructie opzetten van het bestaande pand. Aan de hand van een aantal oefeningen leer je de staalcontructie van het gebouw opzetten en hier maak je ook een mooi overzichtsblad van zoals een constructeur dat ook doet plus de aanzichten voor een goede constructietekening

Vaktekenen faseren en families

Week 4. Faseren (phasing) en famillies.

Faseren gebruik je om meerdere fases toe te passen binnen 1 project. Je maakt geen nieuw project maar gaat vanuit de bestaande toestand verder naar je nieuwe toestand in hetzelfde project. Je gaat geen elementen verwijderen maar wegzetten in een andere fase. Zo kun je bijvoorbeeld binnen 1 project ook goed uittrekken wat nieuw is toegevoegd of wat gesloopt moet worden.

Een voorbeeld kun je uiteraard ook terugvinden op wikiwijs bimvironment.

situatie tekeninge verwerken naar project North/true North

Bedrijfskunde

  • Het arrangement Project herontwerp 3e jaars is gemaakt met Wikiwijs van Kennisnet. Wikiwijs is hét onderwijsplatform waar je leermiddelen zoekt, maakt en deelt.

    Auteur
    Alfa College Bouwkunde
    Laatst gewijzigd
    18-06-2019 21:14:28
    Licentie

    Dit lesmateriaal is gepubliceerd onder de Creative Commons Naamsvermelding 4.0 Internationale licentie. Dit houdt in dat je onder de voorwaarde van naamsvermelding vrij bent om:

    • het werk te delen - te kopiëren, te verspreiden en door te geven via elk medium of bestandsformaat
    • het werk te bewerken - te remixen, te veranderen en afgeleide werken te maken
    • voor alle doeleinden, inclusief commerciële doeleinden.

    Meer informatie over de CC Naamsvermelding 4.0 Internationale licentie.

    Aanvullende informatie over dit lesmateriaal

    Van dit lesmateriaal is de volgende aanvullende informatie beschikbaar:

    Eindgebruiker
    leerling/student
    Moeilijkheidsgraad
    gemiddeld
    Studiebelasting
    4 uur 0 minuten

    Bronnen

    Bron Type
    video 01 opstarten in Revit
    https://youtu.be/RJrPhLJvUXY     		Video
    video 02 opstarten in Revit
    https://youtu.be/y0a2dx30o6g     		Video
    video 3 opzetten buitenwanden verdieping met nis
    https://youtu.be/0GA97w6wwGU     		Video
    video 04 opzetten staalconstructie
    https://youtu.be/qJCeqUqVS5E     		Video
    Video 05 opzetten stalen kolommen onder een hoek
    https://youtu.be/ixWesRhhyFQ     		Video
    https://youtu.be/9gJxZqiZego
    https://youtu.be/9gJxZqiZego     		Video

    Gebruikte Wikiwijs Arrangementen

    Alfa College Bouwkunde. (z.d.).

    Project herontwerp 3e jaars

    https://maken.wikiwijs.nl/138598/Project_herontwerp_3e_jaars

  • Downloaden

    Het volledige arrangement is in de onderstaande formaten te downloaden.

    Metadata

    LTI

    Leeromgevingen die gebruik maken van LTI kunnen Wikiwijs arrangementen en toetsen afspelen en resultaten terugkoppelen. Hiervoor moet de leeromgeving wel bij Wikiwijs aangemeld zijn. Wil je gebruik maken van de LTI koppeling? Meld je aan via info@wikiwijs.nl met het verzoek om een LTI koppeling aan te gaan.

    Maak je al gebruik van LTI? Gebruik dan de onderstaande Launch URL’s.

    Arrangement

    IMSCC package

    Wil je de Launch URL’s niet los kopiëren, maar in één keer downloaden? Download dan de IMSCC package.

    Voor developers

    Wikiwijs lesmateriaal kan worden gebruikt in een externe leeromgeving. Er kunnen koppelingen worden gemaakt en het lesmateriaal kan op verschillende manieren worden geëxporteerd. Meer informatie hierover kun je vinden op onze Developers Wiki.

  • Wikiwijs is een dienst van
