Wat houdt deze IBS in?
Wat moet je doen om deze IBS voldoende af te sluiten?
Toets 1: Kennistoets | BWO
Toets 2: Producttoets | BWO
Toets 3: Praktijktoets | BWO
Vak 1: Producttoets Plan Opstellen | BWO
Lesplanner
Lesmateriaal en opdrachten
Les 1 Oriëntatie & Bezoek plangebied, Opstellen Programma van Eisen
Bezoek KW1C Vlijmenseweg in Den Bosch
Bezoek Sportiom Den Bosch
Inventariseren:
- Grondsoort
- Perceel (kavel)
- Noordpijl
- Ligging in het Landschap
- Wensen / Eisen / functies
- Technische eisen / beperkingen
- Budget
- Materialisatie
Les 2 Schetsontwerp
Schetsontwerp.
Maak eerst een ruimtelijke analyse:
- Kijkijnen vanuit het huis én vanuit de tuin
- Looproutes
- Zon / schaduw
- Massa / ruimte
- Grootte, Verhoudingen, schaal
- Harmonie en contrast: open/gesloten, licht/donker, licht/zwaar, fijn/grof, even/oneven, verticaal/horizontaal, vlak/gebogen.
- Symetrie / asymetrie
- Herhaling / ritme
- Vormen, lijnen, kleuren
Maak op basis van de inventarisartie én analysefase, een eerste schetsontwerp waaruit vooral de functies en routes leesbaar zijn. Neem hierin ook de andere genoemde analyses mee.
Ondergrond als basis voor het schetsontwerp
Het is hierbij van belang dat wij beschikken over een goede ondergrond van het geheel. Deze ondergrond bestaat uit de erf- of projectgrenzen en (een deel van) de woning met ramen en deuren. Vergeet ook de belangrijke elementen van de directe omgeving niet. Denk hierbij aan bomen bij de buren die voor schaduw in uw tuin zorgen. Als u nog niet beschikt over een ondergrond kunnen wij deze ook voor u maken.
Op basis van deze ondergrond gaan wij schetsen om te komen tot een schetsontwerp cq. voorlopig ontwerp voor uw tuin of perceel. Uitgangspunten zijn hierbij dus het eerder opgestelde p.v.e. en onze visie op het project en eventueel het eerder gemaakte vlekkenplan of ruwe schets.
Les 3. Voorlopig Ontwerp
Voorlopig Ontwerp.
Op basis van het schetsomtwerp. maak je een voorlopig ontwerp. Dit Voorlopig ontwerp geeft de klant al een goed beeld hoe de tuin er uit gaat zien. In deze fase ga je nog niet diep in op het beplantingsplan, maar kun je wel al keuzes maken in materialisatie van de dode materialen (bestrating).
Presentatie van het voorlopig ontwerp
Het gemaakte schetsontwerp wordt aan u gepresenteerd en met u besproken. De gemaakte ontwerpkeuzes worden waar nodig aan u toegelicht. Verder wordt er met u gesproken over de te gebruiken materialen. Wilt u bijvoorbeeld gebakken klinkers of betonsteen? Welk effect heeft dit op de uitstraling van de tuin en wat zijn de dingen waar u aan moet denken.
Wij hebben hier natuurlijk ideeën over en zullen deze met u bespreken maar uiteindelijk blijft het natuurlijk uw tuin en maakt u de keuze.
Les 4 Voorlopig Ontwerp
Voorlopig Ontwerp 2
Je gaat het Voorlopig Ontwerp gereed maken om te presenteren aan de Klant.
Een klant kan vaak een tekening niet goed "lezen" en begrijpen. Hierbij ga jij die klant dus helpen. Hiervoor zijn verschillende hulpmiddelen in te zetten:
- Sfeerbeelden/ referentiebeelden van Google
- Eigen Impressies (foto's, tekeningen), veel werk, maar wordt gewaardeerd.
- 3 D filmpjes
Een goede presentatie voorbereiden en verzorgen kost veel werk en energie, maar heeft slechts één doel: De klant overtuigen / over de streep trekken !
Veel succes bij het maken en verzorgen van de presentatie van het Voorlopige Ontwerp.
Les 5 Definitief Ontwerp
Definitief Ontwerp + Materialisatie
Wanneer de klant akkoord is gegaan met het Voorlopig Ontwerp, kan er gestart worden met de afrondende fase van het Ontwerpproces: Het Definitieve Ontwerp.
Kenmerken van het definitive ontwerp is dat het maatvast is. Dit ga je ook zo in Autocad verwerken.
Elk onderdeel van de tuin ga je materialiseren:
1. Beplantingsplan: Soorten, hoeveelheden, levermaat
Om de tuin wat "smoel" te geven, kun je voor wat grotere levermaten kiezen bij bijvoorbeeld de bomen en solitaire heesters. Zet bomen en heesters op DIE afstand, dat ze volledig kunnen uitgroeien. Bij vaste planten en andere bodembedekkers is het zaak dat ze snel "sluiten", houdt hier ook rekening mee.
2. Bestratingen
De maatvoering van het bestratingsmateriaal moet aansluiten bij de toepassing. Voorkom te veel zaag/kap werk. Ga uit van het principe dat minimaal 1/3 van het element moet worden behouden. Het resultaat wordt vaak niet fraaier van gezaagde / gekapte oplossingen !
3. Bouwkundige elementen
Wanneer je een bouwkundig element (inclusief vijvers) in de tuin gaat toepassen, moet je in deze fase ook nadenken hoe en met welke materialen je dit element gaat realiseren.
4. Kabels en Leidingen
Welk kabel- en leidingtracé ga jij bepalen voor de beregening en electrische elementen als verlichting en pompen ?
Les 6 Definitief Ontwerp
Definitief Ontwerp, Matenplan
Wanneer het Definitieve Ontwerp Maatvast is uitgetekend, kan er t.b.v. de uitvoering een matenplan worden gemaakt met hoofd- en hulplijnen. Met behulp van een matenplan, zijn de verschillende elementen in een tuin gemakkelijk en redelijk snel uit te zetten.
Opdracht: Maak een matenplan, schaal 1: 100 voor de tuin. Zoals je ziet is een matenplan sober uitgevoerd. Het is puur bedoeld voor de plaatsbepaling en het uitzetten van verschillende elementen in een tuin.
Les 7 Definitief Ontwerp
Les 8. Materialisatie en Presentatie plan (PPP)
Les 9 en les 10, Technische uitwerking
Technische uitwerking
Voor de ontwerper is het meestal wel duidelijk hoe een bestrating en bouwkundig element moeten worden uitgevoerd. Dat wordt lastiger wanneer een derde het project moet uitvoeren.
Het is belangrijk dat je bij complexere onderdelen van de tuin laat zien en omschrijft wat je precies bedoeld.
In deze opdracht ga je twee onderdelen in detail uitwerken:
1. Bestrating
2. Bouwkundig element

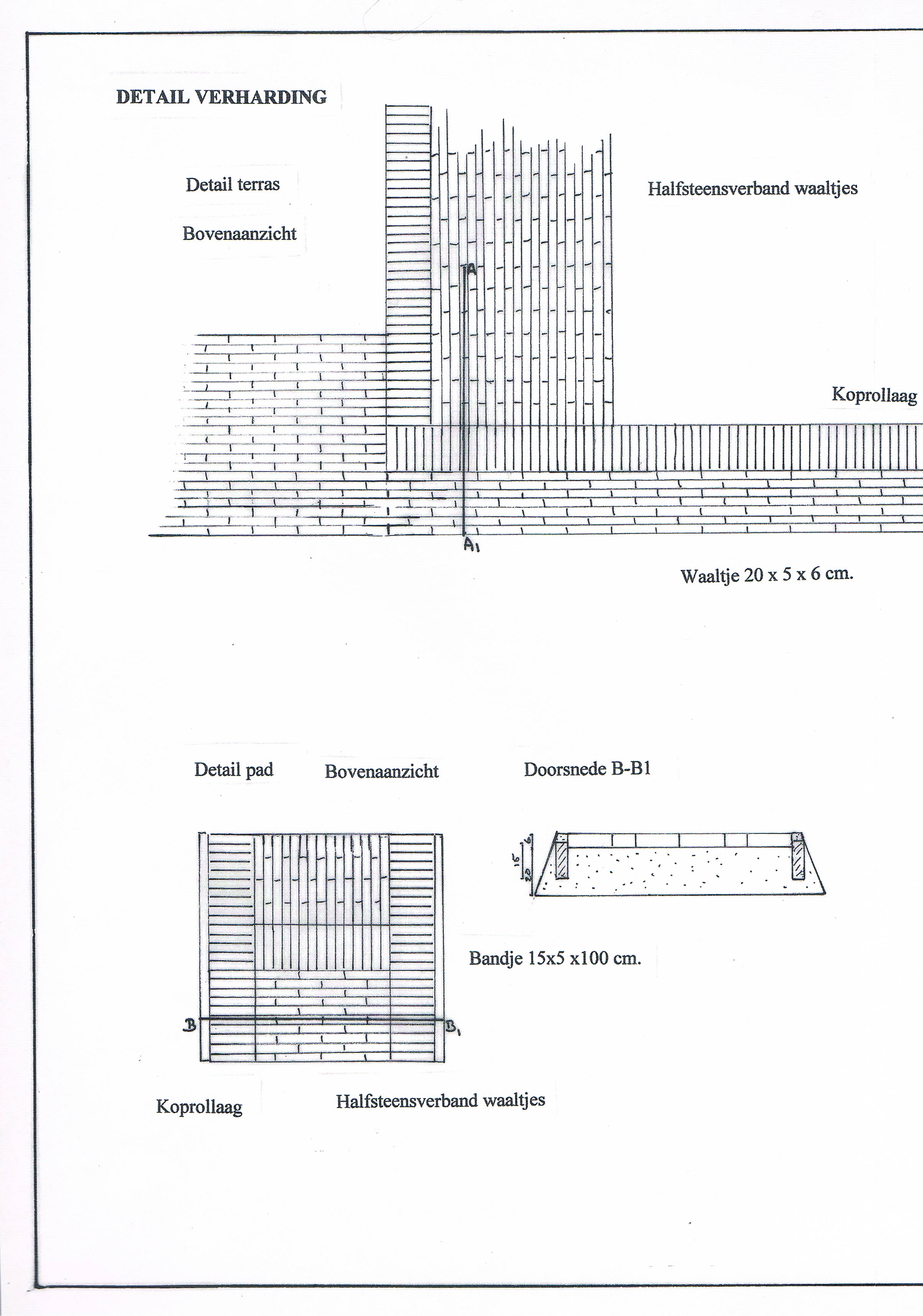

1. Bestrating.
Van een gedeelte van de bestrating (pad, terras) maak je een technische uitwerking. Deze bestaat uit:
- Vooraanzicht
- Zijaanzicht
- Bovenaanzicht
Je tekent schaal 1: 10.
Hoogtematen moeten duidelijk zijn
Denk aan kantopsluiting en fundatie.
2. Bouwkundig element
Van een bouwkundig element (vijver, pergola, afdak, schutting, muurtje e.d.) maak je een technische uitwerking. Deze bestaat uit:
- Vooraanzicht
- Zijaanzicht
- Bovenaanzicht
Je tekent schaal 1: 10.
Hoogtematen moeten duidelijk zijn
Bevestigingswijze en bevestigingsmaterialen (ook bindmiddelen) moeten duidelijk aangegeven zijn.
Maak een Materiaallijst waarin ALLE materialen en bevestigsmaterialen zijn opgenomen, inclusief de hoeveelheden.
Les 11. Calculatie
Les 12 Calculatie
Les 13 Contractvorm en Offreren
Contractvormen en offreren.
Bij het IBS Beheer in leerjaar 2 hebben we stilgestaan bij het onderdeel Contractvormen. Vooral bij publieke opdrachtgevers zoals het rijk, waterschappen, provincies en gemeentes, worden meer partijen uitgenodigd om een aanbiedinbg voor een werk uit te brengen. Als contractvorm wordt vaak een RAW bestek gebruikt.
In de particuliere sector wordt vaak één op één een prijs gevraagd aan een hovenier. Wanneer het project groter wordt, of er een tuinarchitect is ingeschakeld, worden er meerdere hoveniers uitgenodigd om een offerte uit te brengen. Dit noemen we meervoudig onderhands. Vaak wordt het werk gegund aan de aanbieder met de laagste prijs, maar ook andere factoren kunnen in de gunning worden meegenomen: planning, veilig werken, duurzaamheid, biodiversiteit en bereikbaarheid zijn voorbeelden van gunningsfactoren.
Maak voor het project waar je mee bezig bent een werkomschrijvende offerte. In de bijgevoegde Powerpointpresentatie is uitgelegd wat hiermee wordt bedoeld en hoe deze moet worden vormgegeven. Maak deze offerte ook visueel zo aantrekkelijk mogelijk voor de klant.
Les 14 Werkvoorbereiding: Planning
Les 15. Toegankelijkheid, Klic en Vergunningen
Les 16. Facilitering en Voorzieningen, Werkbonnen
Les 17. Opleveren en Nacalculeren
Les 18. Nacalculeren en nazorg, werken aan Eindpresentatie
Les 19. Eindpresentatie project
Aanbestedingen en Contactvormen
Lesplanner
Lesmateriaal en opdrachten
Lesplanner
Lesmateriaal en opdrachten
Vak 5: Keuzedeel Dak- en gevelbegroening N4 | HSO
Lesplanner
Lesmateriaal en opdrachten
Hier vind je de documenten die je kunt gebruiken voor het maken van je portfolio voor Dak- en Gevelgroen.
De belangrijkste is het 'Hulpdocument' hierin kun je vinden wat er precies in je portfolio moet.
Hiernaast kun je ook veel vinden op de sites van Optigroen en Agro arbo
https://agroarbo.nl/catalogus/daktuinen/
https://www.optigroen.nl/
Hier kun je zien welke opleidingen er zijn
https://groenkeur.nl/vakmens/welke-certificaten-kan-ik-halen-2/
Je levert je in op papier (receptie school) op uiterlijk maandag 25 januari. Portfolio's die later ingeleverd worden, worden niet beoordeeld.
Je levert je portfolio in bij de receptie van school. Laat het in het postvak van Henri van Son leggen. Vraag om een ontvangstbewijs!
4 lj1 Toets IBS Plan opstellen PORTFOLIO BOL en BBL 21-09-20 .docx
