Hoe gebruik je deze wikiwijspagina?

Beste Leerlingen,

Deze wikiwijs pagina kun je gebruiken om meer te weten te komen over warmte, ventilatie, comfort en duurzaamheid.

De kopjes(stukjes tekst) kun je aanklikken om zo de inhoud te bekijken.

Aan het einde van deze les kun je een toets maken die een beeld moet geven of je de behandelde stof hebt begrepen. Veel plezier met het lezen en leren van de informatie

Leerdoelen

Na deze les:

Weet je wat ventileren is en waarom je dit doet.

Ken je een aantal verschillende systemen om te ventileren.

Weet je enkele materialen voor ventilatie te benoemen en ken je een paar voor- en nadelen.

Weet je hoe ventilatie kan bijdragen aan meer comfort in huis en dat er systemen zijn die bijdragen aan het verduurzamen van je huis.

Ken je enkele systemen van verwarmen, en weet je de typeaanduidingen van radiatoren.

Waarom ventileren

Ventilatie vroeger en nu.

Om een fijn en gezond klimaat te krijgen in een woning dient er verse lucht te worden aangevoerd en vervuilde lucht te worden afgevoerd. In het verleden keek men niet zozeer naar het milieu en werd er een raam open gezet. Ook de luchtjes van bijvoorbeeld het koken werden door een afzuigkap afgevoerd.

Toen in de jaren 70 de energieprijzen hoger werden is men kritischer gaan kijken naar het energie verbruik en werd er gestart met isoleren van woning. Elk tocht gaatje werd dichtgestopt. Zodoende kon er geen warmte meer naar buiten maar ook geen frisse lucht meer naar binnen.

Ventileren is nodig om de hoeveelheid CO2 op het juiste pijl te houden, om de vochtigheid op de juiste waarde te houden (tussen 40 en 60%) en onaangename geurtjes uit de lucht te verwijderen.

Woning ventileren is belangrijk: Waarom ?





Invloed vochtpercentage op de behaaglijkheid.

Om de lucht in huis voor iedereen gezond en aangenaam te houden is er ventilatie nodig.

Elk mens produceert bij inspanning vocht en CO2.

Vocht zorgt boven de 70% voor een onaangenaam (klam) en ongezond klimaat in huis. Teveel CO2 kan leiden tot hoofdpijn, concentratieproblemen en is slecht voor mensen die last hebben van de luchtwegen. Te weinig vocht is ook niet goed, hiervan krijg je een droge mond en overleven planten in de kamer minder goed.

Waarom ventileren?



Ook heb je bij een hoog vochtigheidspercentage meer kans op schimmels en b.v huisstofmijt.

Huisstofmijt bestrijden en verwijderen op een duurzame manier. Voorkom klachten als allergie, astma en eczeem.

wat is ventilatie

Waar moet allemaal rekening mee worden gehouden bij ventilatievoorzieningen?

Als je een ventilatiesysteem gaat aanleggen zijn er veel zaken waar je rekening mee moet houden.

De temperatuur en de luchtstroming moet confortabel aan blijven voelen. Ook de manier waarop lucht zich verplaatst t.o.v. een persoon is van invloed op het comfort.

Het ventileren mag niet teveel geluid maken. Richtlijnen voor de snelheid in een hoofdkanaal is 3 to 4 meter per seconde en voor een aftakking 2 tot 3 meter per seconde. Hogere snelheden leiden tot meer geluid in de leidingen. De leiding diameters dienen hier op aangepast te worden, en ook wordt een installatie ingeregeld om dit te verkrijgen. Er zijn 3 mogelijkheden waardoor geluidsoverlast ontstaat.

1. Luchtgeluid (stroming van de lucht)


2. Contactgeluid (door trillingen)


3. Overspraak (spreekbuis, dit wil zeggen dat er spraakgeluiden overgedragen worden door de kanalen)Stichting Openbaar Onderwijs aan de Amstel



Aanbrengen van dempers kan ook een oplossing zijn om geluid te beperken.

Er zijn richtlijnen voor het verversen van lucht aan de hand van het aantal personen of de kubieke meter inhoud van de ruimten. De richtlijn is 36 m3 per uur per persoon.

De vier ventilatiesytemen.

Wat is ventilatie? - Mechanische en natuurlijke ventilatie. - Wat is ventilatie?Er zijn 4 verschillende ventilatiesystemen.

A systeem Natuurlijke toe- en afvoer, hierbij word de lucht op een natuurlijke wijze ververst. Er zijn bijvoorbeeld afvoerbuizen in het dak waar wind overheen blaast, zo ontstaat een vacuum, wat via b.v. de dauerluftung weer lucht aan zuigt.

B systeem. Bij een B systeem wordt mechanisch lucht naar binnen geblazen waardoor een overdruk ontstaat. Door deze overdruk wordt er door ventilatieopeningen lucht naar buiten geblazen waardoor deze wordt ververst.

C systeem. Bij een C systeem werkt dit precies andersom. Hier wordt mechanisch lucht afgezogen, waardoor er door ventilatieopeningen weer verse lucht naar binnen wordt gezogen.

D systeem. Bij een D systeem wordt er zowel mechanisch ingeblazen als mechanisch afgezogen. Over het algemeen wordt er iets meer lucht ingeblazen dan dat er wordt afgezogen. Dit om te voorkomen dat er bijvoorbeeld door de afzuigkap of een aanwezige haard lucht naar binnen zou kunnen komen. De uitgewisselde lucht wordt indien gewenst, voorverwarmt of juist gekoeld voordat deze weer in het huis komt.

Mechanische ventilatie versus balansventilatie

Het grote verschil de ABC systemen en de D systemen (balansventilatie) is de mogelijkheid binnen tredende lucht voor te warmen zodat er veel minder warmte verloren gaat. Door middel van een warmte terugwin unit (afgekort WTW unit) wordt warmte uit de lucht gebruikt om de verse lucht van buiten voor te verwarmen.

Wat is een WTW unit? | Lees de blog | VentilatielandPrincipeWTW

In nieuwe huizen wordt dit systeem veel toegepast. In renovatieprojecten (opknappen van bestaande huizen ook) maar daar zorgt de bestaande situatie vaak voor de uitdaging dit op een slimme en nette manier aan te leggen.

Materiaalgebruik

Bij het aanleggen van ventilatiesystemen worden verschillende soorten materialen en systemen gebruikt.

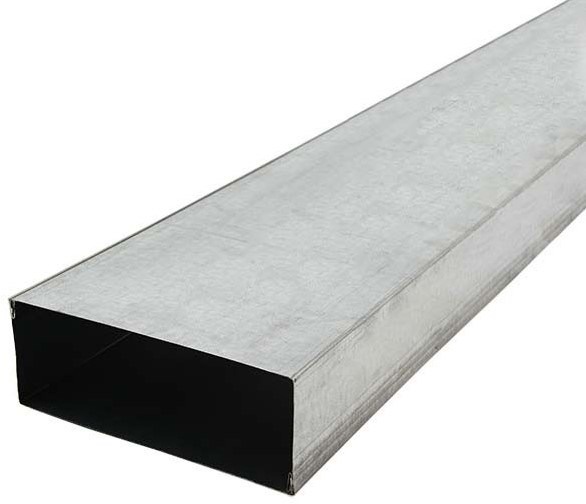

Enkele voorbeelden zijn stalen instort kanalen die in de beton worden geplaatst.Instortkanaal

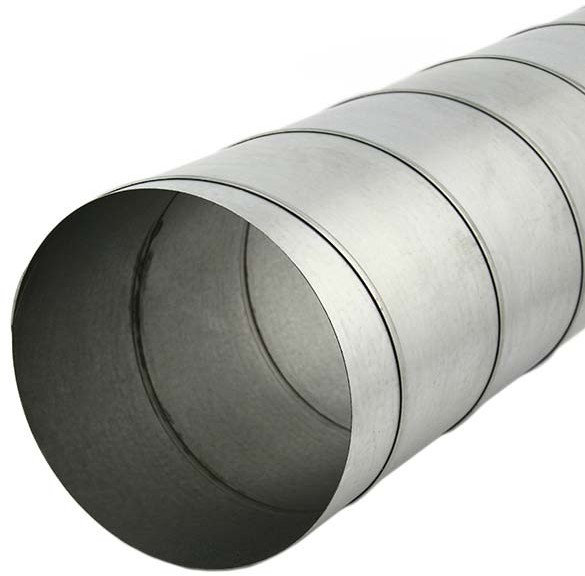

Gegalvaniseerde (met een laagje zink) spiraalbuizen (spirobuis) van veelal grote diameters.

Kunststofbuizen van PVC, HPVC op polypropeen.

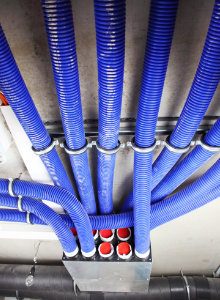

Ook kunststofslangen worden vaker toegepast, deze kunnen vaak aan één stuk worden gelegd waardoor er geen lekken in de verbindingen ontstaan. Ook kunnen deze slangen in bochten worden gelegd. Ze zijn glad van de binnenkant, wat gunstig is voor de weerstand.

De kunststof systemen hebben als nadeel dat ze vaak statisch geladen worden waardoor ze weer stof aantrekken.

Ventilatiebuizen moeten ook regelmatig worden gereinigd, hiervoor zijn gespecialiseerde bedrijven. Ronde buizen zijn makkelijker te reinigen dan rechthoekige omdat de borstels veelal rond zijn en er geen scherper hoeken zitten waar het stof in blijft hangen.

Verwarmingssystemen



Bij het aanleggen van een cv installatie zijn er 3 veel gebruikte elementen die warmte overdragen.

Radiatoren

Convectoren

Vloerverwarmingen.



De CV ketel.

Vroeger werden cv ketels vaak op de benedenverdieping geplaatst, ze maakten toen gebruik van de eigenschap dat warm water uitzet en daardoor lichter wordt en opstijgt. Ze werden vaak gestookt op stookolie. De radiatoren werden gestookt tot een temperatuur van 90 graden, dit kwam retour in de ketel met ongeveer 70 á 80 graden.

Later kwamen er gietijzeren ketels, deze werden op gas gestookt en konden door het gebruik van een pomp ook op andere plaatsen in huis. Ook deze ketels stookten het water op tot maximaal 90 graden, afhankelijk van de periode van het jaar kon de pomp op staand 1 (zomer) 2 (herfst en winter) of 3 (bij erg lage buitentemperaturen). Er werden veelal radiatoren gebruikt en soms ook convectoren in een convectorput. Een convectorput is een rechthoekig gat in de vloer, meestal voor een pui in de buitenmuur. Convectorput roosters - Floortec Verlaan

In 1981 werd door de firma Nefit de eerste HR ketel geintroduceerd:

Het behalen van een hoger rendement kon worden gerealiseerd door op een lagere temperatuur te stoken. Hierdoor werd het condenswater echter niet meer naar buiten afgevoerd, maar wordt opgevangen en afgevoerd naar de riolering. Deze ketels stoken op een temperatuur van ongeveer 60 graden, door de steeds verbeterende isolatie in de huizen was dit goed mogelijk. Het nadeel is dat dit voor convectoren in een put een probleem werd omdat de temperatuur te laag is om de convector goed te laten functioneren. Evt kan dit worden opgelost door ventilatoren er op te plaatsen. Ook vloerverwarming werd steeds meer toegepast, waar de HR ketels juist wel goed geschikt voor zijn.



Vloerverwarming:

Vloerverwarmingen werken op lage temperaturen, afhankelijk van de warmtebehoeft en de soort ruimte staat de vloerverwarming ingesteld op b.v. 28 graden in de kamer en b.v. 32 in de badkamer. Zeg maar gemiddeld op 30 graden. Te koud heeft te weinig verwarmingseffect. Veel warmer als 30 graden voelt onaangenaam en zelfs heet aan. Ook zal dit niet goed zijn voor de vloer waar de verwarming in ligt.

Aanduidingen radiatoren.

Buiten de afmetingen (hoogte en breedte) van radiatoren wordt de capaciteit (hoeveelheid warmte die de radiator kan afstaan), bepaald door de constructie van de radiator.

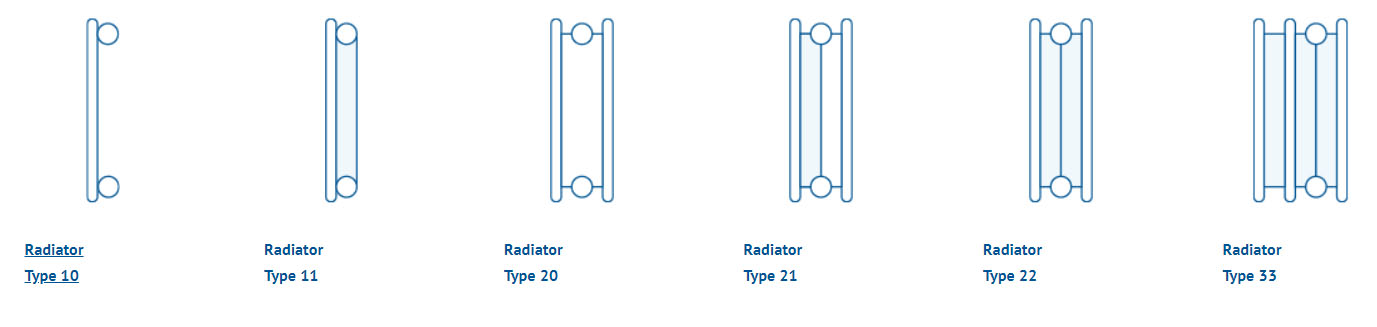

Bij de getallen waarmee de typen worden aangeduid, 10, 21 etc. staat het eerste getal voor het aantal platen en het 2e getal voor het aantal convectoren (de dunne gebogen plaatsje aan de binnen- of achtzijde van de radiatoren.

Een type 10 radiator heeft 1 plaat maar geen convector.
Een type 11 radiator heeft 1 plaat en 1 convector.
Een type 20 radiator heeft 2 platen maar geen convector.
Een type 21 radiator heeft 2 platen en 1 convector.
Een type 22 radiator heeft 2 platen en 2 convectoren.
Een type 33 radiator heeft 3 platen en 3 convectoren.

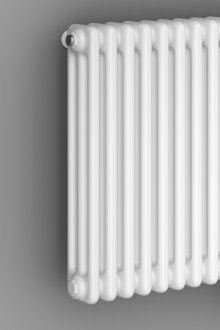

Ook bestaan er nog andere typen radiatoren zoals bijvoorbeeld de ledenradiator.

Hoe worden radiatoren gemaakt,

Alternatieven verwarmingssystemen

Alternatieve verwarmingsmethoden.

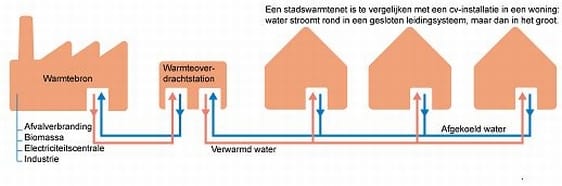

Stadsverwarming, hierbij wordt in bijvoorbeeld een woonwijk de verwarming centraal geregeld. Het verwarmde water wordt daarna naar de diverse huishoudens gestuurd. Afhankelijk van waar de waarde vanaf komt is dit een duurzame oplossing of niet. Als b.v. gebruik wordt gemaakt van warmte die vrijkomt bij produceren van grondstoffen of producten en deze warmte zou normaal gesproken over zijn, is dit natuurlijk een duurzame oplossing. Als de verwarming verwarmt wordt met het  verbranden van fossiele brandstoffen (b.v. aardkas) dan is dat natuurlijk niet zo mileuvriendelijk.

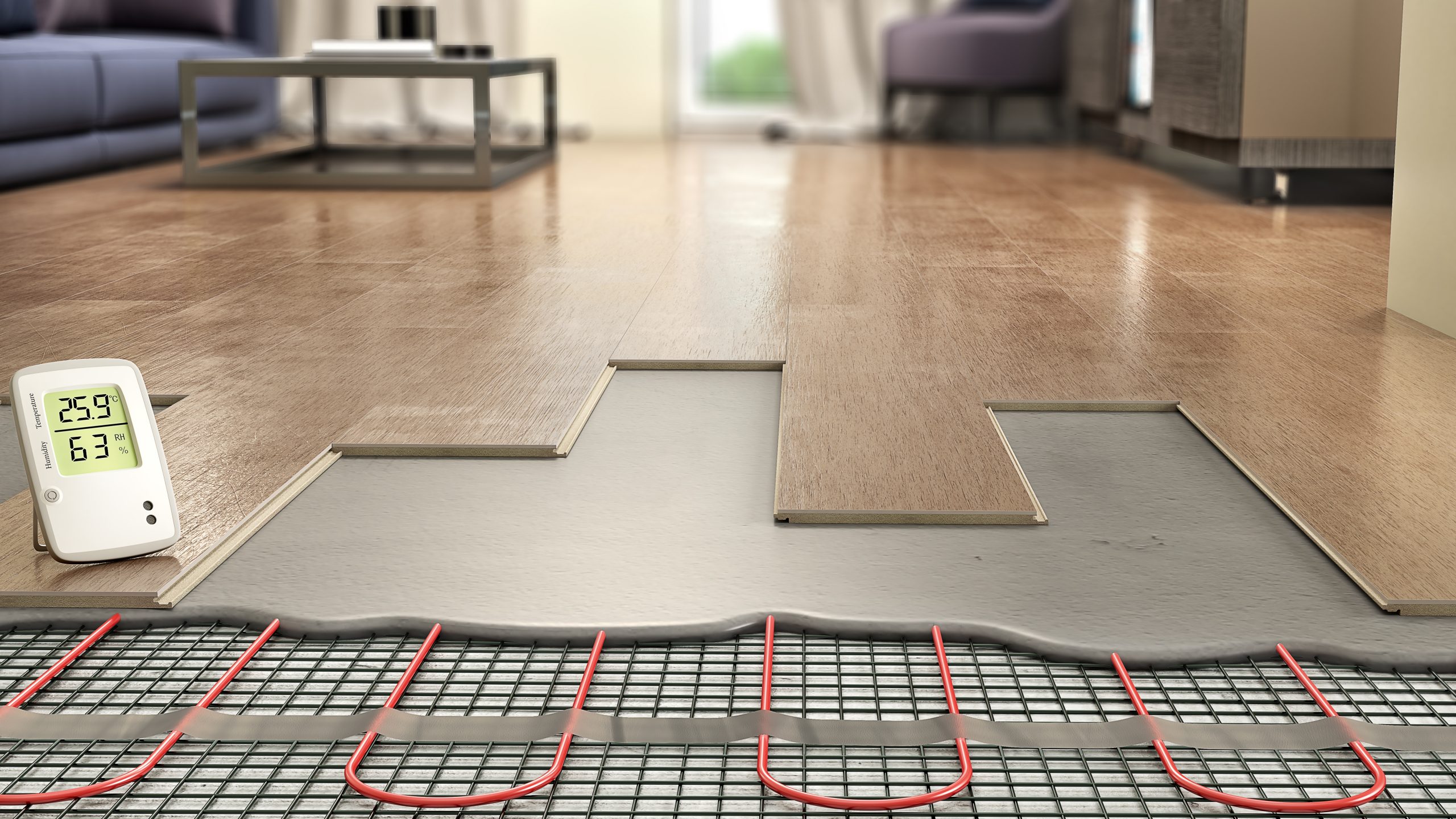

Elektrisch verwarmen, door b.v. elektrische vloerverwarming. Als de stroom duurzaam wordt verkregen is dat een goede oplossing. De vloerverwarming wordt in de vorm van dunne matjes in de vloer verwerkt.



Verwarmen met een warmtepomp. Deze oplossing is in principe alleen goed uit te voeren als het huis al behoorlijk goed is geïsoleerd.

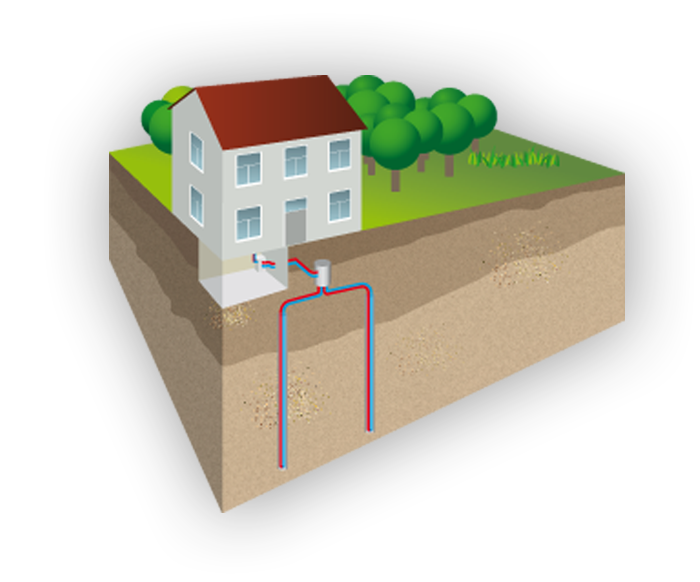

Verwarmen door middel van aardwarmte, hier wordt gebruik gemaakt van de warmte in de grond om b.v. een huis te verwarmen. Ook hierbij is een goede isolatie van het huis zeer belangrijk.



Kennistoets

Toets: Kennistoets

Start
