Voor alle processen die in de industrie plaatsvinden is energie nodig en/of komt energie vrij. Eén van de meest gebruikte vormen van energie in de industrie is warmte. In deze les gaan we in op hoe warmte werkt en welke apparaten worden gebruikt om warmte (energie) aan een proces toe- of af te voeren.
Bij deze les horen de volgende bronmaterialen:
Na-23-19 Warmteconstanten
Na-23-22 Warmteoverdracht
Pt-3-20 Warmtewisselen
Pt-23-21 Warmtewisselaars
Pt-3-22 Berekeningen van warmtewisselen
Pt-23-32 Verwarmen en condenseren
Je vindt deze bronnen op sharepoint.
Opfrissen kennis over warmte
Bekijk onderstaande video om je kennis over warmte en temperatuur op peil te brengen of op te frissen.
In de levensmiddelentechnologie wordt veel warmte gebruikt voor het maken van producten.
Bekijk het volgende filmpje, klik hier of in het vak hieronder.
Warmte-overdracht in een platenwarmtewisselaar

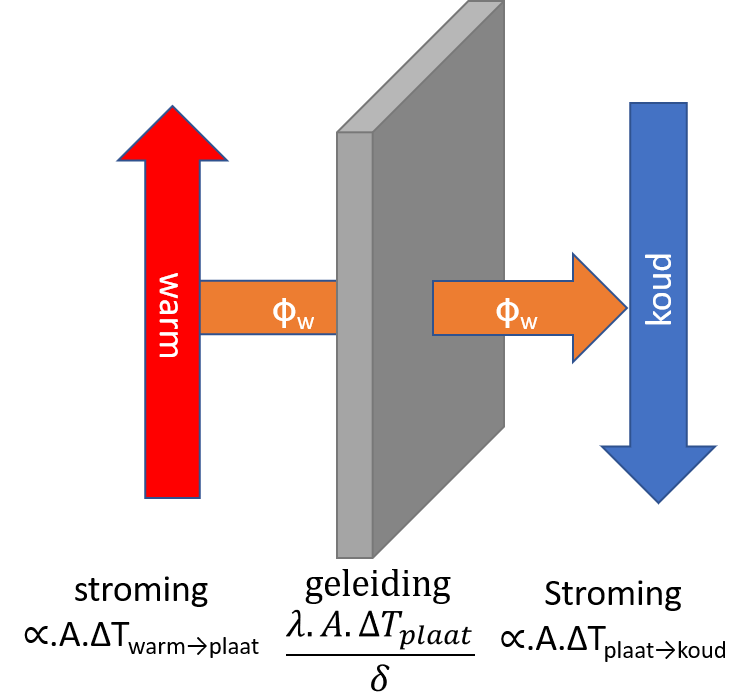

In de afbeelding hiernaast zie je een plaat uit een platenwarmtewisselaar getekend. Aan de ene zijde van de plaat stroomt het warme medium (stoom) aan de andere kant het produkt (melk). De warmte stroomt van de warme stroom naar de koude stroom. De hoeveelheid warmte die per tijdseenheid van de warme stroom door de plaat naar de koude stroom stroomt noemen we de warmtestroom \(\Phi_w\) (\(\Phi \, of \, \phi \,is\, griekse\, letter\, Fi\)).
\(\Phi_w = \frac{Q}{t}\)
\(\Phi_w\) warmtestroom [J/s = W]
Q : warmte [J]
t : tijd [s]
Omdat één Joule maar heel weinig warmte (energie) is gebruiken we meestal kiloJoule (kJ).
1000 J = 1 kJ.
Vergelijkbaar met massabalansen geldt voor energie (warmte) dat de hoeveelheid energie die je ergens in stopt gelijk moet zijn aan de hoeveelheid energie (warmte) die eruit moet komen. Voor warmteoverdrachtsprocessen geldt dat de warmtestroom overal in het proces even groot is.
Dus de hoeveelheid warmte die van de warme stroom naar de wand van de warmtewisselaar gaat en de hoeveelheid warmte die van de wand van de warmtewisselaar naar de koude stroom gaat is even groot. In formulevorm:
\(\Phi_w, warme stroom \to plaat =\Phi_w, door \space plaat =\Phi_w, plaat \to koude stroom\)
In het plaatje is dat de oranje pijl.
Warmteoverdracht
Warmte kan zich op 3 manieren verplaatsen. In les Na-23-22 warmteoverdracht wordt dit uitgebreid uitgelegd. De 3 mogelijke vormen van warmteoverdracht zijn:
stroming (in vloeistoffen en gassen)
geleiding (in vaste stoffen)
straling (bij hete voorwerpen en in vacuüm)
Als we naar de plaat uit de warmtewisselaar kijken dan zien we dat de warmte eerst van de warme stroom naar de plaat gaat. De warme stroom is een gas of vloeistof (in dit geval stoom) en daarom hebben we hier te maken met warmteoverdracht door stroming.
De warmte overdracht door stroming kunnen we berekenen met:
\(\Delta T\): temperatuurverschil tussen koude en warme kant van de plaat
Je vindt deze formule in tabellenboek C, tabel 57.
Van de plaat naar de koude stroom vindt de warmteoverdracht weer door stroming plaats (melk is een vloeistof).
Omdat de warmtestroom overal gelijk is kunnen we de formules van stroming en geleiding aan elkaar gelijk stellen, we krijgen dan een nieuwe formule waarmee in één keer de hele warmtestroom kunnen berekenen.
Om de nieuwe formule te kunnen bepalen zetten we de \(\Delta T\)'s aan één kant en vullen we die in onderstaande formule in:
Met deze formule kun je de warmteoverdracht door een vlakke plaat uitrekenen, als je een plaat hebt die uit 2 of meer lagen bestaat tel je diktes en de lambda's als volgt bij elkaar op:
