Röntgenologie - theorie röntgen in de tandheelkunde

Röntgenstraling

  • Röntgenstraling behoort tot de elektromagnetische straling, net als zichtbaar licht.
  • Röntgenstraling beweegt zich voort in de vorm van golven.
  • Een golf is een zich door de ruimte voortbewegende trilling met vaste amplitude (=uitslag) en vaste golflengte.
  • Röntgenstraling heeft kortere golflengte dan lichtstralen.
  • Röntgenstraling kan door stoffen heen dringen.



Eigenschappen van röntgenstraling

Eigenschappen röntgenstraling:

  • Planten zich rechtlijnig voort met snelheid van licht - sterkte van röntgenstraling noemen we ook wel de intensiteit.
  • Kunnen door stoffen heendringen.
    • Hoe kleiner de golflengte, hoe groter het doordringend vermogen.
    • Stralen met groot doordringend vermogen zijn harde stralen.
    • Harde stralen wordne minder door het weefsel geabsorbeerd dan zachte stralen.
  • Kunnen bepaalde stoffen tot fluoriscentie (=lichtuitzending) brengen.
  • Werken in op een fotografische plaat.
    • Door ontwikkelproces wordt het zichtbaar voor het menselijk oog.
  • Kunnen biologische veranderingen in het lichaam veroorzaken.
  • Zijn onzichtbaar voor het oog.

Röntgenapparaat

Het röntgenapparaat zorgt voor afgifte van röntgenstraling.

Electronen botsen op een metaal en de energie die vrijkomt bestaat uit:

  • 99,6% warmte
  • 0,4% röntgenstraling

Straling wordt opgewekt in een vacuüm gezogen glazen buis.

Route van het ontstaan van röntgenstraling is:

  1. Electronen (negatief geladen) gaan van kathode (minpool) naar de anode (pluspool).
  2. Er wordt buisspanning opgewekt door het spanningsverschil tussen kathode en anode.
  3. Electronen bewegen met toenemende snelheid van kathode naar anode.
  4. Er ontstaat een electronenstroom, stroomsterkte noemen we buisstroom.
  5. Electronen botsen op de anode, dit is een wolfraam plaatje. Dit heet focus.
  6. In het röntgenapparaat wordt netspanning omgezet in 65kV (=65.000 V).
  7. De röntgenbuis is omgeven door een oliebad, zorgt voor afvoer van de warmte.
  8. Om het oliebad bevindt zich een loden mantel, deze houdt de straling tegen.
  9. Er zit een ronde opening in deze mantel = diafragma.
  10. Alleen hier kan de straling de buis verlaten.
  11. Om de bundel te richten wordt gebruik gemaakt van een conus.

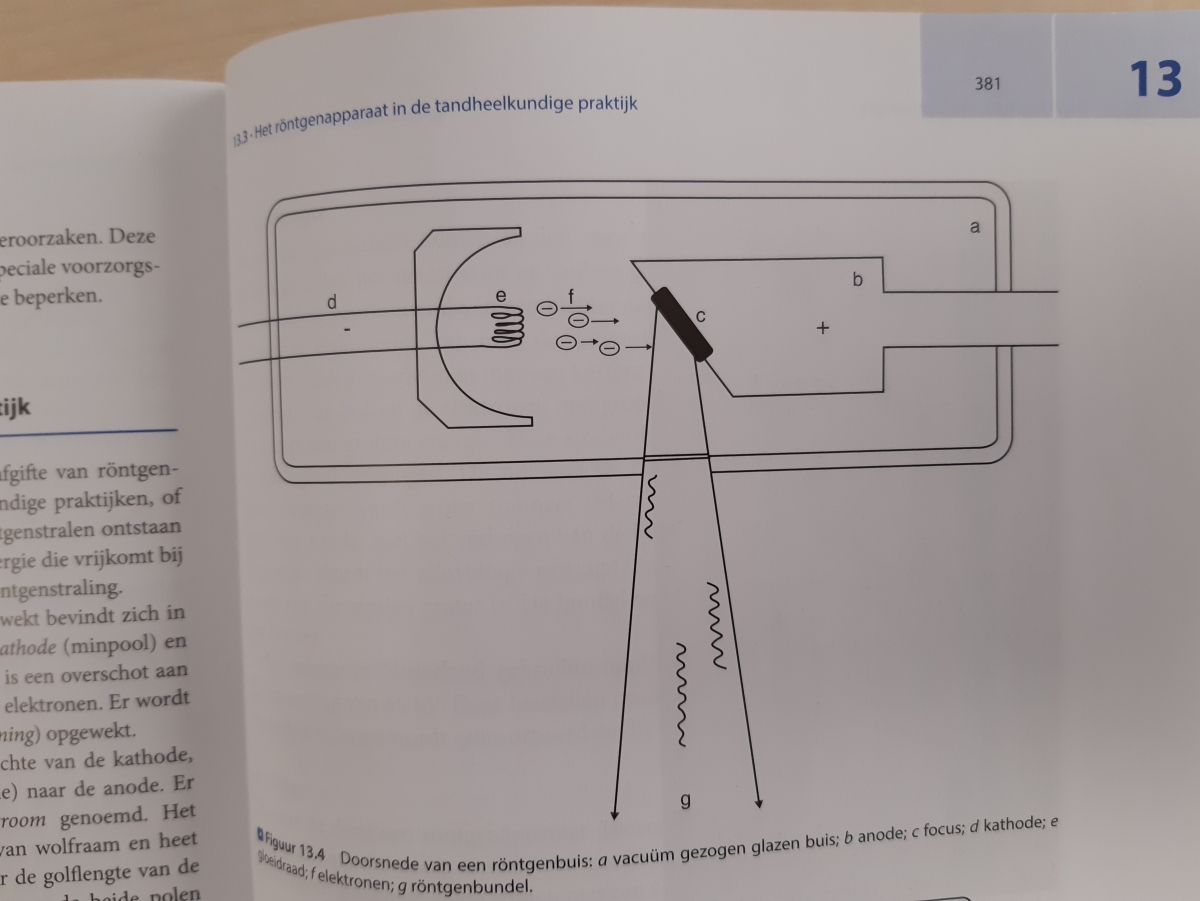

tekening röntgenbuis
tekening röntgenbuis

Benoem de onderdelen van de tekening van de röntgenbuis.

Beantwoord de vraag en controleer daarna in het boek of je het juiste antwoord hebt gegeven.

a =

b =

c =

d =

e =

f =

g =

Intensiteit van straling

Theorie over intensiteit van de straling.

Aantal röntgenstralen

  • Buisstroom is de hoeveelheid stroom in mA die door de gloeidraad van de kathode loopt.
  • Verhogen van de buisstroom - meer electronen uitgezonden die op anode botsen - meer röntgenstralen.
  • Golflengte blijft gelijk, er ontstaan alleen meer stralen.



Golflengte van röntgenstralen

  • verhogen kilovoltage - stralen met kortere golflengte - groter doordringend vermogen - harde stralen
  • verlagen kilovoltage - stralen met langere golflengte - minder doordringend evrmogen - zachtere straling
  • Buisspanning röntgenapparaat 65kV of 65.000V (is hetzelfde)



Filter van het röntgenapparaat

  • filter wordt voor het diafragma geplaatst
  • haalt nutteloze stralen uit de bundel
  • stralen met gering doordringend vermogen wordt door filter geabsorbeerd







Beeldvorming en absorptie

Absorptie

Opname van stralen in een object is afhankelijk van:

  • dikte van het object
  • materiaal
  • samenstelling van de stralenbundel



Beeldvorming

Hoe ontstaat beeldvorming:

  • röntgenstralen werken in op fotografische plaat
  • na doorlichten van het object ontstaat een beeld

Stralencontrast is evrschil in intensiteit tussen utitredende stralenbundels.

Zwartingsverschillen - zichtbaarheid gebieden waar straling de foto heeft belicht.

1. Grote hoeveelheid straling op de röntgenfoto - donker op de foto.

2. Kleine hoeveelheid straling op de röntgenfoto - licht op de foto.



Afbeeldingsresultaat voor röntgenfoto tandAfbeeldingsresultaat voor röntgenfoto tand



Zwarting van een röntgenfoto

Ontwikkelen analoge röntgenfoto's:

  • Ontwikkelaar - zilverkristallen omzetten in metallisch zilver
  • Fixeer - zilverkristallen die niet blootgesteld zijn aan straling worden uit de emulsie gehaald
  • Spoelen met water - verwijderen van chemicaliën

Opnametechnieken in de tandheelkunde

Analoge röntgenopnamen

Digitale röntgenopnamen

Driedimensionale opnamen

Extraorale opnamen

Intraorale opnamen

Insteltechnieken

Paralleltechniek

Bissectriceregeltechniek

Onduidelijke foto's

Invloed röntgenstraling op levend weefsel

Beschermende maatregelen tegen straling

Kernenergiewet
