Als je met machines werkt, ben je met beweging bezig. Een maaimachine moet draaien, een trekker moet vooruit en een bladblazer moet lucht verplaatsen. Het is interessant en belangrijk om te grijpen hoe de machines die je gebruikt, werken.
In dit hoofdstuk leer je wat mechanische overbrengingen zijn. Daarnaast leer je hoe hydrauliek en pneumatiek werken.
Wat weet je al?
Leerdoelen
Je kent de belangrijkste mechanische overbrengingen.
Je herkent de toepassing van hydrauliek.
Je herkent de toepassing van pneumatiek.
2 Theorie
2.1 Mechanische overbrengingen
Met een tandwiel, riem of ketting kun je verschillende delen in beweging brengen. Via het tandwiel, de riem of de ketting breng je de beweging van het ene naar het andere deel over. Dit noem een mechanische overbrenging. Door de overbrenging kun je ook zorgen voor een vertraging of juist voor een versnelling. Mechanische overbrengingen zie je veel in de techniek
Tandwieloverbrenging

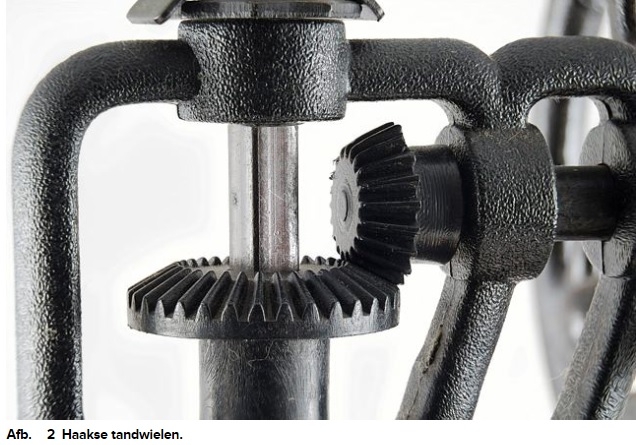

Een tandwieloverbrenging bestaat minimaal uit twee tandwielen van minstens zes tanden die in elkaar draaien. Als de assen haaks op elkaar staan, noem je dat een ‘haakse tandwieloverbrenging’.
Een klein tandwiel dat een groot tandwiel in beweging brengt, zorgt voor een vertraging en voor een krachttoename.
Een groot tandwiel dat een klein tandwiel in beweging brengt, zorgt voor een versnelling.
Wormwieloverbrenging
Wormwielen hebben een grote kracht. Je noemt dit ook wel: ‘hoog koppel’.
Bij een wormwieloverbrenging heb je een wormwiel en een worm.
De worm ziet eruit als een schroefdraad om een as.
Deze worm drijft het wormwiel aan.
Riemoverbrenging
Bij een riemoverbrenging loopt er een riem over twee evenwijdige assen. Op deze assen zijn riemschijven gemonteerd. Door assen
van verschillende grootte, te gebruiken, gaan ze sneller of langzamer draaien.
Een voordeel van een riemoverbrenging is dat je de beweging over een flinke afstand kunt overbrengen. Een nadeel ervan is dat
de riem kan slippen. Door een vertande riemde en riemschijven te gebruiken, kun je dit voorkomen.
Kettingoverbrenging
Bij een kettingoverbrenging loopt er een ketting over tandwielen die op evenwijdige assen zijn gemonteerd.
Ook een kettingoverbrenging kan de beweging over een langere afstand overbrengen.
Bij een kettingoverbrenging is de vorm van de tandwielen anders dan bij een tandwieloverbrenging.
Bij deze theorie hoort de volgende opdracht: 1 Overbengingen
Opdrachten
Overbrenging
Voor het maken van deze opdracht heb je de theorie nodig van: 2.1 Mechanische overbrengingen
In deze opdracht zoek je omgeving vijf ‘groene’ machines. Maak op één A4-vel een overzichtelijk schema van deze machines. Geef bij elke machine aan welke overbrenging(en) er voorkomen.
Dit worden jouw resultaten.
Product
Proces
Een overzicht van vijf ‘groene’ machines, met aangegeven welke overbrengingen daarbij voorkomen.
Je zoekt in je omgeving vijf ´groene´ machines.
Je zet de machines in een schema en geeft aan welke overbrengingen elke machine heeft.
Je hebt de instructies in de opdracht goed opgevolgd.
Wat heb je nodig?
A4-vel
Pen of stift
2 Theorie
2.2 Hydrauliek en pneumatiek Hydrauliek
Hydrauliek is een aandrijftechniek die gebruikt maakt van een vloeistof onder (hoge) druk. Dit heet de hydraulische vloeistof. Meestal is dit olie. Elk hydraulisch systeem bestaat uit drie delen:
De pomp (het generatorische deel)
De besturing met de leidingen
De hydraulische cilinder (het motorische deel)
Voorbeelden
De Oosterscheldekering zorgt dat de sluizen in de Oosterschelde kunnen worden afgesloten en opengezet. Alle schuiven van deze waterkering
worden met hydrauliek naar beneden en omhoog bewogen.
Het gaat daarbij om grote vermogens, dat betekent grote en dure onderdelen.
Hydraulische systemen worden onder andere ook gebruikt in vliegtuigen,
bulldozers en vorkheftrucks. Hierbij is een hoge kwaliteit van belang. De vloeistof mag natuurlijk niet weglekken.
Een graafmachine kan enorm veel aarde verplaatsen en bijvoorbeeld op een vrachtwagen laden. De machinist bedient de flexibele arm vanuit de cabine.
Een kleine beweging aan een van de knuppels zorgt voor een grote beweging van de graafarm. Graafmachines gebruiken daarvoor ook hydrauliek.
Op de afbeelding zie je het hydraulische systeem van een graafmachine.
Als de machinist de hendel beweegt, zorgt de pomp voor een hoge druk in de vloeistof. Als deze druk links van de zuiger hoger is dan rechts, zal de zuiger naar buiten schuiven en andersom.
De machinist verandert met een simpele beweging van de knuppel de druk in de vloeistof en zo bedient hij de graafarm.
Pneumatiek
Pneumatiek is het overbrengen van kracht en beweging met lucht.
Het woord ‘pneu’ komt uit het Frans en betekent: Lucht.
Pneumatiek is niet voor grote krachten, zoals de hydrauliek, maar voor kleine krachten.
Pneumatiek kan voor grote snelheid zorgen. Dit komt goed van pas in bijvoorbeeld een machine die post sorteert. Een pneumatische installatie kan heel ingewikkeld zijn.
Voorbeelden
Vrachtauto’s remmen met luchtdruk, maar ook met deuren van de bus gaan ermee open en dicht. En ook in jouw fietsbanden zit lucht.
Als een vrachtwagen remt, hoor je vaak een sissend geluid. Dat geluid komt van de pneumatische installatie die gebruikt wordt om de wagen tot stilstand te brengen.
Bij deze theorie horen de volgende opdrachten: 2 Afdeksysteem en 3 Houtklover
Opdrachten
2 Afdeksysteem
Voor het maken van deze opdracht heb je de theorie nodig van: 2.2 Hydrauliek en pneumatiek
In deze opdracht bekijk je een video over het hydraulische kipper afdeksysteem. Maak een tekening waarin je uitlegt hoe het systeem werkt.
Dit worden jouw resultaten:
Product
Proces
Een tekening die uitlegt hoe het hydraulische kipper afdeksysteem werkt
Je bekijkt de video over het hydraulische kipper afdeksysteem.
Je legt in een tekening uit hoe dit systeem werkt.
Je hebt de instructies in de opdracht goed opgevolgd.
Wat heb je nodig?
De video over het hydraulische kipper afdeksysteem
Computer
Opdrachten
3 Houtklover
Voor het maken van deze opdracht heb je de theorie nodig van: 2.2 Hydrauliek en pneumatiek
In deze opdracht bekijk je een video over de houtklover. Maak een tekening waarin je uitlegt hoe het systeem werkt.
Dit worden jouw resultaten:
Product
Proces
Een tekening die uitlegt hoe het houtklover werkt.
Je bekijkt de video over de houtklover.
Je legt in een tekening uit hoe de houtklover werkt.
Je hebt de instructies in de opdracht goed opgevolgd.
Wat heb je nodig?
De video over de houtklover
Computer
Papier
Pen of stift
Terugblik
In het begin heb je opgeschreven wat je al van het onderwerp van dit hoofdstuk afwist. Nu heb je de lesstof bestudeerd en de opdrachten zo goed mogelijk gemaakt. Sommige delen vond je misschien makkelijk en andere juist moeilijk. Je weet nu in elk geval meer over het onderwerp.
Deze terugblik helpt jouw resultaten overzichtelijk op te schrijven. Ook kun je zo jouw manier van leren ontdekken en gaan inzien hoe je nog beter kunt leren.
Beantwoord voor jezelf volgende vragen:
Wat heb je over het onderwerp geleerd?
Hoe heb je dit geleerd?
Wat ging goed tijdens het leren?
Wat wil je de volgende keer anders doen?
Begrippenlijst
H
Hydrauliek
Hydrauliek is het overbrengen van kracht en beweging met hydraulische vloeistof onder (hoge) druk.
K Kettingoverbrenging
Bij een kettingoverbrenging loopt er een ketting over tandwielen die op evenwijdige assen zijn gemonteerd.
P
Pneumatiek
Pneumatiek is het overbrengen van kracht en beweging met lucht onder (hoge) druk.
R
Riemoverbrenging
Bij een riemoverbrenging loopt er een riem tussen twee evenwijdige assen.
W
Wormwielen
Een wormwiel is een spiraalvormig tandwiel dat door een aandrijving langzaam gaat draaien.
Wormwieloverbrenging
Bij een wormwieloverbrenging drijft een schroefdraad om een as een spiraalvormig tandwiel aan.
