Oriëntatie veilig lassen

Inleiding

Inleiding

De stoel waar je op zit, de kruiwagen waarmee je de mest uitrijdt of de fiets waarmee je naar school fietst: ze zijn samengesteld uit verschillende onderdelen. Sommige delen zijn aan elkaar geschroefd en andere zijn aan elkaar gelast. Van meerdere losse delen is een compleet product gemaakt. Lassen is een van de vele verbindingsmethoden om al die delen aan elkaar te maken.

Wij gaan de komende lessen bekijken hoe we elektrisch booglassen en wat daar allemaal bij komt kijken.



Doel

Na deze introductie kun je:

– noodzakelijke beveiligingen noemen en herkennen.

- uitleggen waar je op moet letten om veilig te kunnen lassen.



Benodigdheden

Bij deze opdracht heb je nodig:

  • een werkplek om te lassen;
  • deze module;







Figuur Ate01a
Kun je op deze lasplek
veilig lassen?



























Oriëntatie

Oriëntatie

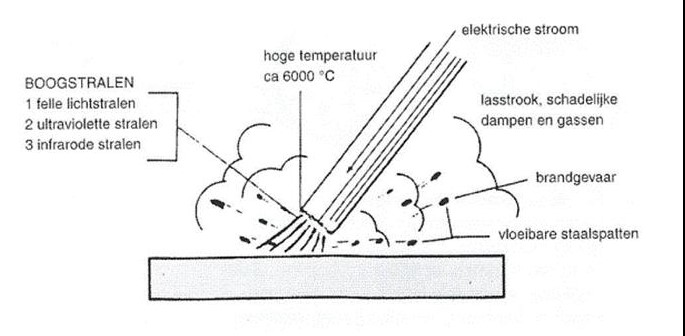

Bekijk de volgende afbeelding van het lasproces voor je eigen veiligheid.































Zoals je ziet gebeurt er van alles waar een mens niet goed tegen kan:



  • hoge temperatuur
  • elektrische stroom
  • boogstraling: UV-licht, infrarood en fel licht.
  • rook en schadelijke gassen
  • brandgevaar
  • vloeibare staalspetters



Om jezelf te beschermen tijdens het lassen, hebben we een aantal persoonlijke beschermingsmiddelen (PBM). In het laslokaal Z10 en de lascabines waar je gaat werken, vind je de volgende PBM’s:



  • Veiligheidsbril, beschermt tegen lasspetters
  • Lasschort, beschermt tegen lasspetters en brandgevaar
  • Lashandschoenen, beschermen tegen lasspetters en brandgevaar
  • Laskap, beschermt tegen boogstraling
  • Afzuiging, beschermt tegen rook en andere dampen



Jullie gaan nu in tweetallen de volgende opdracht uitvoeren.

Opdracht veiligheid

Veiligheid.

Bestudeer samen met een klasgenoot het onderdeel veiligheid op de site: http://teaching4u.nl/paginas/technieksite/bekledeelektroden/bekledeelektrode.htm

Uitvoering

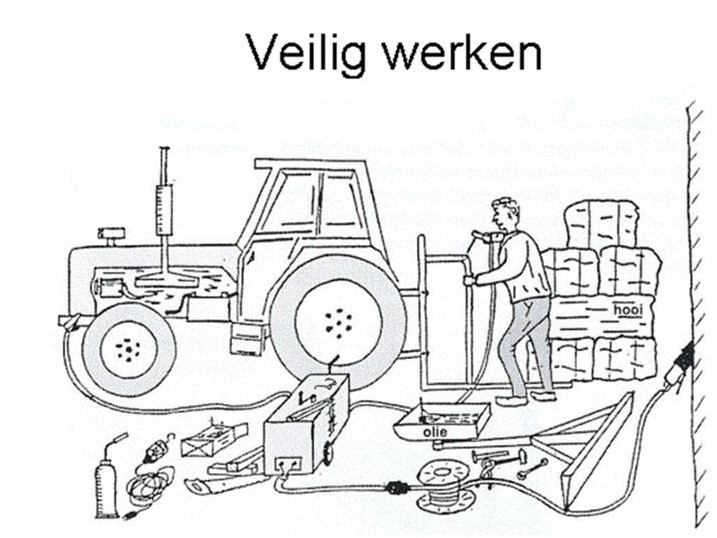

Je gaat daarna samen met een klasgenoot onderstaande tekening bekijken en zoek samen de fouten wat boer Harms maakt als hij aan het lassen is in zijn schuur. Bekijk onderstaande afbeelding kritisch.














































Noem minstens 10 punten waar boer Harms het niet zo nauw neemt met de veiligheid. Meer mag natuurlijk ook.

  1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
  2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
  3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
  4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
  5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
  6. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
  7. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
  8. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
  9. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
  10. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
  11. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
  12. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Instructie

Doel

Na deze instructie kun je:

– de belangrijkste handelingen bij het booglassen herkennen en noemen.

- onder begeleiding veilig en verantwoord elektrisch booglassen.






Benodigdheden

Bij deze opdracht heb je nodig:

– een lasapparaat;

– een laskap;

– een leren schort;

- een paar lashandschoenen; ;

– een veiligheidsbril;

– een lastang;

– een bankschroef;

– een hamer;

– een koudbeitel;

– een hamer;

– een staalborstel;

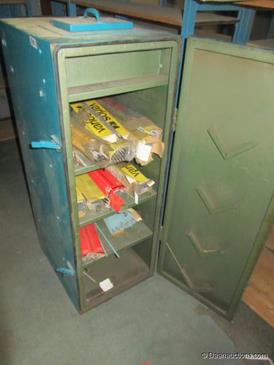

– een 3,2 mm elektrode (zie afbeeldingen)

– een stalen plaatje van 100 x 130 x 10;

– een veger;

– stoffer en blik;


Uitvoering

Vraag je docent om te laten zien hoe je kunt lassen.

Daarna mogen jullie om beurten zelf proberen onder begeleiding van de docent.

Als de docent vindt dat je “goed” en veilig last, mag je met tweetallen in een lascabine zelf gaan oefenen met lassen.



Tips

  • Gebruik alléén het werkstuk dat de docent je geeft om op te lassen.
  • Om materiaal te sparen zijn dat gebruikte werkstukken.
  • Las niet op de lastafel zelf maar alleen op het werkstuk.
  • Denk ALTIJD aan de VEILIGHEID
  • Extra uitleg vind je op https://youtu.be/IDtn6PwRyF4

Lasrupsen leggen

Doel

Na deze opdracht kun je:

- een rechte lasrups leggen met de juiste voortloopsnelheid.

- de lasstroom instellen.



Benodigdheden

Bij deze opdracht heb je nodig:

– een lasapparaat;

– een laskap;

– een leren schort;

- een paar lashandschoenen;

– een veiligheidsbril;

– een lastang;

– een bankschroef;

– een bikhamer;

– een koudbeitel;

– een hamer;

– een staalborstel;

– een 3,2 mm elektrode (zie afbeeldingen)

– een stalen plaatje van 100 x 130 x 10;

- een krijtje;

– slagletters;

– een veger;

– stoffer en blik.


Uitvoering

Je gaat 5 lasrupsen leggen aan beide kanten van je werkstuk.


  1. Teken je werkstuk af met een krijtje zodat je 5 evenwijdige lijnen krijgt zoals in figuur Ate01d. Let op dat de lijnen in de lengterichting van het werkstuk lopen.
  2. Haal een veiligheidsbril en ga naar je werkplek.
  3. Leg alle benodigde materialen klaar.
  4. Controleer of je de juiste elektrodesoort hebt
    (OK 43.32, zie figuur Ate01c)
  5. Neem alle maatregelen voor je persoonlijke veiligheid.
  6. Stel het lasapparaat in op 125 ampère zoals de docent het voorgedaan heeft.
  7. Leg het werkstuk op het stalen gedeelte van de lastafel.
  8. Zet de elektrode in de lastang en schakel het lasapparaat in door de linkse knop op het lastoestel op 400 Volt te zetten (zie figuur Ate01e).
  9. Las eerst twee lijnen zoals voorgedaan.

  10. Pak het werkstuk met de smeedtang en koel het af in de waterbak.

  11. Zet het werkstuk met de smeedtang in de bankschroef.
  12. Verwijder de slak met de hamer en beitel.
  13. Maak het werkstuk verder schoon met de staalborstel.
  14. Laat je werkstuk door de docent controleren.
  15. Teken je werkstuk opnieuw af want de lijnen zullen verdwenen zijn.
  16. Las de andere twee lasrupsen naast de vorige.
  17. Pak het werkstuk weer met de smeedtang en koel het af in de waterbak.
  18. Zet het werkstuk met de smeedtang in de bankschroef.
  19. Verwijder de slak met de hamer en beitel.
  20. Maak het werkstuk verder schoon met de staalborstel.
  21. Laat het werkstuk voor de zekerheid nog een keer door je docent controleren.
  22. Teken nu aan de achterkant 5 lijnen af en doe hetzelfde als aan de voorkant.
  23. Nadat je weer 5 lasrupsen hebt gelegd, werk je het werkstuk verder af.
    Verwijder eventuele lasspetters en vijl de scherpe randjes af.
  24. Sla met slagletters en een hamer je naam en je klas in het werkstuk.
  25. Als je klaar bent, ruim je alles netjes op en veeg je de lascabine en de vloer netjes aan.

Evaluatie en beoordeling

Om te kunnen lassen moet je veel oefenen. In deze opdracht heb je kennisgemaakt met elektrisch booglassen. Na het uitvoeren van deze opdracht heb je vast gemerkt dat je nog geen geoefende lasser bent die een heel mooie lasverbinding kan maken. Daarom hebben we eerst geoefend door vijf lasrupsen te lassen op een vlakke plaat. Deze ga je nu beoordelen.



Checkpunt

Ja

Nee

Toelichting

De slak is helemaal verwijderd







De lasspetters zijn er allemaal af







De witte aanslag is weggeborsteld







Het werkstuk is afgekoeld







Het begin van elke las ligt gelijk







Het einde van elke las ligt gelijk







Elke lasrups is mooi recht







Elke las ligt evenwijdig aan de vorige







De naam is met slagletters ingeslagen









  1. Hierboven heb je de eerste lasrupsen beoordeeld met woorden. Nu mag je zelf een cijfer geven tussen de 1 en de 10 voor je werkstuk. Ik geef het cijfer . . . . . . . . . .

  2. Licht toe waarom je dat cijfer hebt gegeven.
    . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
    . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

  3. Vond je het eng om te lassen of juist spannend?
    Schrijf op welk gevoel je had tijdens het lassen.
    . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
    . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

  4. Schrijf op wat je moeilijk vond aan deze lasopdracht.
    Zet er ook bij waarom je het moeilijk vond.
    . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
    . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

  5. Heb je tijdens de opdracht steeds gebruik gemaakt van de persoonlijke beschermingsmiddelen of ben je wel eens iets vergeten? Zoja, wat dan?
    . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
    . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Terugblik en competenties

Beoordeling door de leerling zelf





9. Hoe ga ik om met gereedschappen en materialen?

Beginner

Geoefend

Gevorderd

Expert

Ik kan persoonlijke beschermingsmiddelen (PBM’s) gebruiken









Ik kan gereedschappen en materialen kiezen









Ik kan gereedschappen en materialen gebruiken









Ik kan gereedschappen onderhouden



















15. Hoe zorg ik voor kwaliteit?

Beginner

Geoefend

Gevorderd

Expert

Ik kan van tevoren kwaliteitseisen vaststellen









Ik kan tussendoor controleren en bijstellen totdat het goed is









Ik kan nauwkeurig werken









Ik kan terugkijken op mijn eigen werk











Terugblik door docent

Beantwoord deze vraag, nadat de praktijkopdracht is beoordeeld.

Wat zijn volgens de medeleerling of docent aandachtpunten voor een volgende keer?

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .



Eindcijfer werkstuk: . . . . . . . .

Eindtoets

Maak de eindtoets op de volgende site: http://teaching4u.nl/paginas/technieksite/Lassenveiligheid.html

Laat de docent je score zien voordat je de pc afsluit.
