VWO Scheikunde examen 1e tijdvak 2015

VWO Scheikunde examen 1e tijdvak 2015

Stanyl®

Stanyl® is een hittebestendig polymeer dat bij ongeveer 300 °C vloeibaar wordt. Het is een condensatiepolymeer van de monomeren hexaandizuur en 1,4-butaandiamine.

Stanyl® wordt onder andere toegepast in printplaten van computers en mobieltjes. Doordat het pas bij hoge temperatuur vloeibaar wordt, is solderen mogelijk zonder dat de printplaat smelt of krom trekt.



Het 1,4-butaandiamine wordt in een aantal stappen bereid.

In de laatste stap wordt 1,4-butaandiamine bereid uit waterstof en1,4-butaandinitril

Hexaandizuur wordt bereid door cyclohexanol (C6H12O) te laten reageren met geconcentreerd salpeterzuur. Bij de reactie ontstaan ook

salpeterigzuur (HNO2) en water.

Om het werken met salpeterzuur te vermijden, past men ook een andere methode toe om hexaandizuur te maken. Deze methode is gebaseerd op een reactie van cyclohexeen met waterstofperoxide (H2O2).

Cyclohexeen reageert hierbij in een molverhouding van 1 : 4 met waterstofperoxide.

Cyclohexeen wordt in een reactor gemengd met een oplossing van 30 massaprocent waterstofperoxide in water.

Bij de gekozen reactieomstandigheden verloopt de reactie met een rendement van 93 procent.

Vlamvertragers in zeezoogdieren

1,2,5,6,9,10-hexabroomcyclododecaan, verder in de opgave HBCD genoemd, is een veelgebruikte vlamvertrager. Als aan producten HBCD is toegevoegd, wordt voorkomen dat producten snel vlam vatten en wordt de verspreiding van vuur vertraagd. Van HBCD bestaan veel verschillende stereo-isomeren. Een mengsel van drie van deze stereo-isomeren, alfa-, bèta- en gamma-HBCD genoemd, wordt toegepast als vlamvertrager.

In figuur 1 is de structuurformule van HBCD schematisch weergegeven.

Bij de synthese van HBCD vindt een reactie plaats tussen een onverzadigde cyclische koolwaterstofverbinding X en broom in de molverhouding 1 : 3.

Als HBCD in oppervlaktewater terecht komt, wordt de stof opgenomen door organismen zoals vissen en door visetende zoogdieren.
Omdat HBCD sterk hydrofoob is, hoopt de stof zich op in het vetweefsel van deze dieren.
Al bij een geringe vervuiling van het water met HBCD ontstaat zo een veel hogere concentratie HBCD in de vetweefsels van zeezoogdieren.
Recent is aangetoond dat het HBCD een schadelijk effect heeft op het immuunsysteem en de voortplanting van zeezoogdieren.
De HBCD-samenstelling, die door de industrie wordt gebruikt, bestaat voor ongeveer 12 massa% uit alfa-HBCD, voor 8 massa% uit bèta-HBCD en voor 78 massa% uit gamma-HBCD. Deze samenstelling vindt men ook terug in het oppervlaktewater.
Zeer verrassend blijkt dat de HBCD-samenstelling in het vetweefsel van zeezoogdieren voor ongeveer 90 massa% uit alfa-HBCD bestaat en voor de rest uit bèta-HBCD en gamma-HBCD.
Voor het relatief veel grotere aandeel van alfa-HBCD in zeezoogdieren in vergelijking met het aandeel alfa-HBCD in het oppervlaktewater kunnen verschillende hypotheses worden opgesteld. Hieronder staan twee van deze hypotheses.
1 Het gamma-HBCD wordt in de lever van de zeezoogdieren via een isomerisatiereactie omgezet in alfa-HBCD.
2 Alfa-HBCD kan niet door de lever van de zeezoogdieren worden afgebroken en gamma-HBCD wel.
In een experiment werden geïsoleerde levercellen van proefdieren blootgesteld aan een oplossing van alfa-, bèta- en gamma-HBCD.
Vervolgens werd op vier tijdstippen een monster genomen van het mengsel van de cellen en HBCD.
Na het openbreken van de cellen werd met chromatografie bepaald wat de samenstelling van het mengsel van HBCD-isomeren is.
Omdat de monsters vele stoffen bevatten, is door de onderzoekers voorafgaand aan het experiment een bepaling uitgevoerd met behulp van chromatografie.
Uit de resultaten hiervan konden zij afleiden welke piek in de chromatogrammen van de monsters overeenkomt met alfa-, bèta- of gamma-HBCD.

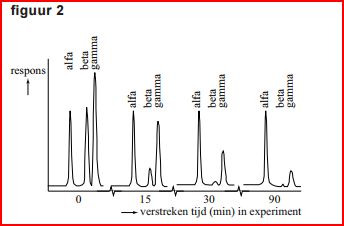

In figuur 2 zijn de chromatogrammen van de vier monsters uit het experiment in één figuur weergegeven.

Op de y-as staat de respons van de detector. Dit is hier een maat voor de hoeveelheid van de betreffende stof.



Na afloop van het experiment is uit de levercellen een stof M geïsoleerd.
Stof M is door de levercellen gevormd uit HBCD.

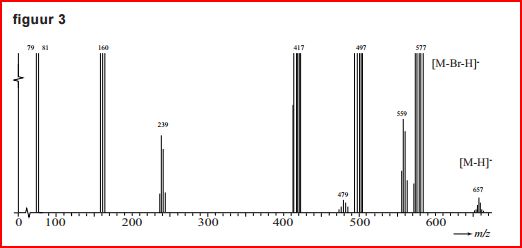

Het massaspectrum van de stof M is in figuur 3 weergegeven.
Met de gebruikte techniek worden uitsluitend negatieve fragmentionen gevormd.
Boven een aantal pieken staat genoteerd aan welk fragmention de piek wordt toegeschreven.
Hierbij staat bijvoorbeeld [M-H]– voor het negatief geladen fragmention waarbij aan het molecuul van de geïsoleerde stof M één H atoom ontbreekt.
Om kleine pieken zichtbaar te maken, is het spectrum sterk uitvergroot.
Hierdoor ontbreekt de schaalverdeling op de y-as en zijn er geen verschillen in hoogte te zien bij de hogere pieken.
Waar bundels van pieken voorkomen is de m/z-waarde van de middelste piek aangegeven.




Rond m/z = 160 worden drie pieken waargenomen. Deze pieken verschillen in hoogte. De pieken zijn afkomstig van ionen Br2– .

Op basis van het bovenstaande massaspectrum en de massa van een molecuul HBCD (C12H18Br6) is na te gaan wat de molecuulformule is van de stof M. Van dit reactieproduct is ook bepaald dat de ringstructuur van HBCD behouden is en dat deze stof iets beter oplost in water dan HBCD.

Koolstofdioxide-afvang

Aardgas gewonnen in het Sleipner aardgasveld in het Noorse gedeelte van de Noordzee bevat ongeveer 10 volume% CO2.
Om het aardgas als brandstof te kunnen verkopen aan huishoudens en elektriciteitscentrales is het echter vereist dat het CO2-gehalte onder de 2,5 volume% ligt.
Het CO2 zal dus gedeeltelijk moeten worden gescheiden (afgevangen) van het aardgas, voordat het verkocht kan worden.
Op het aardgasplatform Sleipner West wordt deze scheiding uitgevoerd voordat het aardgas naar de wal wordt getransporteerd.
Voor het afvangen van CO2 gebruikt men oplossingen van zwakke basen in water.
Als CO2 in contact komt met een dergelijke oplossing, treden twee evenwichtsreacties op. Als eerste zal het CO2 oplossen in water,
volgens evenwicht 1:

Het CO2 (aq) reageert vervolgens met een zwakke base.
Dit is evenwicht 2. De gebruikte zwakke base is MEA (2-amino-ethanol).

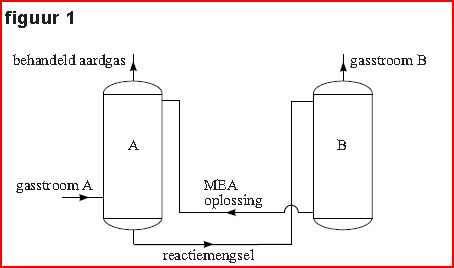

Het afvangen van CO2 op zee gebeurt met reactoren die naast het aardgasplatform gebouwd zijn. Een vereenvoudigd blokschema van het proces is weergegeven in figuur 1.

In reactor A wordt van onder af het aardgas dat rijk is aan CO2 (gasstroom A in figuur 1) ingeleid. Van boven naar beneden wordt een oplossing van MEA geleid. MEA en het CO2 reageren in reactor A bij 65 °C en 100 bar.
In reactor A is de reactie naar rechts van evenwicht 2, waarbij opgelost CO2 reageert met MEA, exotherm. Aan de bovenkant van reactor A bevindt zich de uitstroom van het behandelde aardgas.
Het reactiemengsel wordt naar reactor B geleid.
In reactor B zijn de omstandigheden zo gekozen dat het CO2 weer als gas vrijkomt.
Het CO2 verlaat samen met enkele andere gassen reactor B aan de bovenkant (gasstroom B in figuur 1).
De vloeistofstroom met MEA wordt teruggevoerd naar reactor A.

Een sterke base is niet geschikt om in dit proces gebruikt te worden.

In een folder over dit proces staat een aantal procesgegevens, waaruit kan worden berekend hoeveel procent van het CO2 wordt afgevangen.

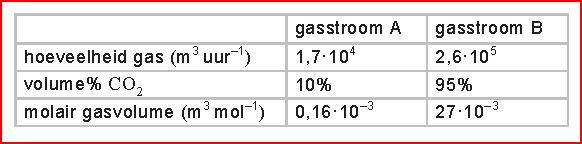

Een aantal van die gegevens is weergegeven in de volgende tabel.



Op het Sleipner platform wordt het afgevangen CO2 in poreus gesteente in de ondergrond gepompt. In de poriën van het gesteente is zout water aanwezig. Als het CO2 in een ondergrondse waterlaag gepompt wordt, lost het op en komt in contact met het omringende gesteente.
CO2 reageert met calciumsilicaat (CaSiO3) dat in het omringende gesteente aanwezig is tot siliciumdioxide en opgelost calciumwaterstofcarbonaat.

Thermoplastisch zetmeel

Thermoplastisch zetmeel (in deze opgave verder TPS genoemd) is een kunststof die onder andere als verpakkingsmateriaal voor groenten wordt gebruikt. TPS wordt bereid uit aardappelzetmeel, water en een weekmaker. In een extruder wordt het zetmeel grondig gemengd met water en de weekmaker. De gemiddelde molaire massa van zetmeel neemt hierbij door hydrolyse af van 3,7·107 g mol–1 tot 1,9·106 g mol–1 in TPS. Het gevormde TPS kan worden gesmolten en verwerkt.

Eén van de weekmakers die in TPS wordt gebruikt, is glycerol (1,2,3-propaantriol). Moleculen glycerol nestelen zich tussen polymeerketens en vormen daar waterstofbruggen mee.
Door de aanwezigheid van glycerol tussen de polymeerketens is TPS beter te vervormen dan zetmeel met een vergelijkbare ketenlengte.

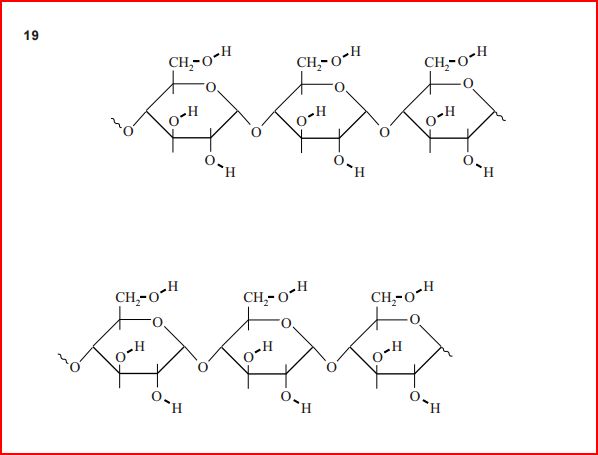

Een deel van twee polymeerketens van TPS is op de uitwerkbijlage die bij dit examen hoort, weergegeven.



TPS kan worden toegepast als verpakkingsmateriaal. Veel verpakkingen zijn gemaakt van polystyreen. Hieronder is een gedeelte uit het midden van een polystyreenketen weergegeven.

De uitstoot van CO2 bij de productie en het gebruik van een bepaald verpakkingsmateriaal is veel lager wanneer TPS wordt toegepast in plaats van polystyreen. Dit verschil wordt onder andere veroorzaakt door een veel groter energieverbruik tijdens de productie van polystyreen uit de grondstof aardolie. Ook in het stadium dat de verpakking als afval wordt weggegooid, is er een verschil. Wanneer polystyreen wordt verbrand, levert dat een veel grotere uitstoot van CO2 op dan wanneer een even grote massa TPS wordt verbrand.
Bij volledige verbranding van 1,0 kg TPS bedraagt de CO2-uitstoot 1,6 kg.

Arseenbacterie

Het Searlesmeer in Californië is een basisch en extreem zout meer. Het meer bevat bovendien hoge concentraties arseenverbindingen die voor de meeste levende organismen zeer giftig zijn. Veel arseenverbindingen verstoren onder andere de energiehuishouding van cellen en reageren met eiwitten.
Giftige arseenverbindingen bevatten de groep ~As=O. Eén ~As=O groep reageert met twee SH groepen in een eiwit. Hierbij vormt het As atoom atoombindingen met twee S atomen en wordt nog één andere stof gevormd. Het eiwit verliest hierdoor zijn functie.

In het Searlesmeer leven bacteriën die zich hebben aangepast aan het leven in een omgeving waarin veel arseenverbindingen aanwezig zijn.
Een bacterie in deze zoutrijke omgeving heeft veel energie nodig om zijn waterhuishouding in stand te houden. Deense onderzoekers hebben een bacterie gevonden in het Searlesmeer die de in het meer aanwezige arsenaten gebruikt voor zijn energievoorziening. Met arsenaten worden de ionen aangeduid die ontstaan als H3AsO4 één of meer H+ ionen afsplitst.
De pH in het Searlesmeer bedraagt 9,80. Bij deze pH is vrijwel uitsluitend monowaterstofarsenaat HAsO42– aanwezig.
Van de andere arsenaten is de concentratie arsenaat AsO43– het hoogst.

De onderzoekers formuleerden de hypothese dat de bacterie met behulp van monowaterstofarsenaat energie kan halen uit organische verbindingen.

Ze hebben hiertoe onderzocht of de bacteriën in staat zijn monowaterstofarsenaat om te zetten tot diwaterstofarseniet (H2AsO3–) met lactaat (C3H5O3–) als organische verbinding.

Ze vermoedden dat hierbij de volgende reactie verloopt:
C3H5O3– + 2 HAsO42– + H2O --> CH3COO– + HCO3– + 2 H2AsO3– + OH–

In een laboratorium werden de zoutconcentraties van het Searlesmeer zo exact mogelijk nagebootst. Hiervoor werd een oplossing gemaakt die onder andere 3,1 M NaCl, 0,25 M Na2CO3 en 0,060 M NaHCO3 bevatte.
De pH van de oplossing werd hierna met zoutzuur op 9,80 gebracht.
Aan deze oplossing werden de bacteriën, de arseenverbindingen en lactaat (C3H5O3–) toegevoegd.
De onderzoekers bepaalden op verschillende tijdstippen de concentraties van het lactaat, ethanoaat, arsenaat en arseniet.

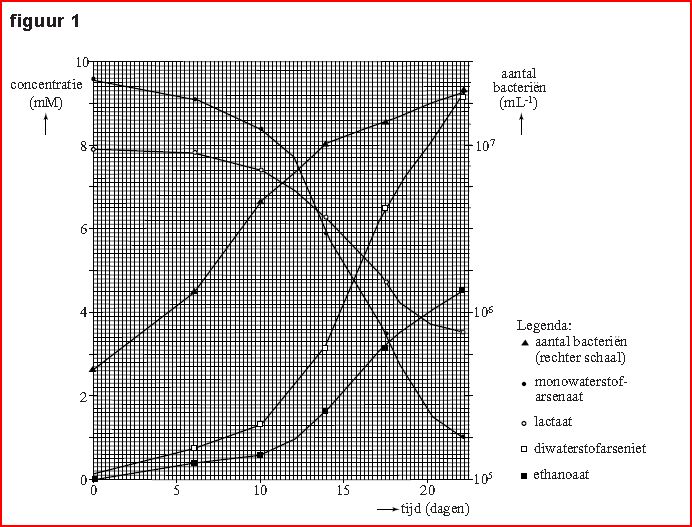

Ook werd het aantal bacteriën per mL van deze oplossing bepaald. De resultaten zijn weergegeven in figuur 1.
Op de linker y-as staat de concentratie van de onderzochte deeltjes uitgezet; op de rechter y-as het aantal bacteriën per mL oplossing.

Uit figuur 1 is af te leiden dat de reactiesnelheid waarmee monowaterstofarsenaat en lactaat worden omgezet tot ethanoaat en diwaterstofarseniet, gedurende de eerste 10 dagen laag was.
Na verloop van tijd nam de snelheid toe en tegen het eind van het experiment nam de snelheid weer af. De temperatuur werd bij dit experiment constant
gehouden.
