B2 - Bouw - Woningbouw bestekfase

B2 - Bouw - Woningbouw bestekfase

INLEIDING

Inleiding
In deze studiewijzer vind je alle benodigde informatie over periode 2 van de opleiding middenkaderfunctionaris bouw bol4. Zowel de vaktheorie, opdrachten als beoordelingen.

In de periode ga je een ontwerptekening uitwerken tot besteksniveau. Dit alles rondom het thema van een houtskeletbouw woning. Rondom dit thema krijg je theorievakken (leren), opdrachten die aansluiten bij dat wat je in de theorie leert (toepassen) en tot slot ga jij je verzameling tekeningen en berekeningen maken tot een tastbaar product (uitvoeren)

Veel succes en plezier bij het leren, en maken van alle opdrachten.



Het docententeam







Studiepunten

De studiewijzer is opgedeeld in 3 delen:
  • Leren
  • Toepassen
  • Uitvoeren.

Voor alle opdrachten geldt dat het eigen geschreven werk moet zijn. Je mag natuurlijk internetbronnen gebruiken, maar deze vertaal je naar je eigen woorden. It’s Learning controleert automatisch op plagiaat.



Te behalen studiepunten periode 2

Kennis

7

Toepassen

5

Uitvoeren

2

Studiepunten:

14

Het project

Hieronder staat het programma van eisen beschreven zoals je dat dient toe te passen binnen het project van periode 2. In deze periode ga je een ontwerptekening van een woning uitwerken tot de bestekfase.

Programma van Eisen

Gastenverblijf:

  • Fundering 400 x 500 met betonpalen 220 x 220 mm met isolatie
  • Begane grondvloer is een combinatievloer (RC-waarde 5 m2.K/W) dekvloer 70 mm i.v.m. vloerverwarming
  • Verdiepingsvloeren en dakvloer (RC-waarde 5 m2.K/W) breedplaatvloeren; dekvloer 70 mm
  • Spouwmuren  (RC-waarde 6 m2.K/W) met kalkzandsteen binnenblad 100-180-120
  • Dragende binnenmuren 120 mm kalkzandsteen
  • Scheidingswanden begane grond van cellenbeton dik 70 mm
  • Scheidingswanden verdieping van metalstud dik 100 mm
  • Houten Inmetselkozijnen volgens KVT
  • Stalen binnendeurkozijnen ( montage) met  opdekdeuren
  • Boeiboorden en buitenbetimmering van Western Red Ceder
  • Kruipruimte min. 700 mm met een bodemafsluiting 150 mm schoon zand

Installaties

  • Vloerverwarming  begane grond en verdieping.
  • Radiatoren op de verdieping
  • Er moet een warmte koude pomp-installatie worden toegepast. Hiemee kan dan via de vloerverwarming in de winter het huis worden verwarmd en in de zomer wordt gekoeld.
  • Er worden zonnepanelen toegepast om elektriciteit op te wekken.



Tekeningen

Via onderstaande links kan je de benodigde PDF's downloaden, waar de ontwerptekeningen in staan.





LEREN

Bouwkundig

K2.11

Constructieleer Bouw 1

K2.12

Constructieleer Bouw 2

K2.21

Sterkteleer 1

K2.22

Sterkteleer 2

K2.30

Bedrijfskunde

K2.40

AutoCAD

K2.51

Materiaalkunde 1

K2.52

Materiaalkunde 2

Studiepunten:

5

Gemiddelde score van alle vakken ≥5,5voor het behalen van de studiepunten.

Per kennistoets minimaal een score van ≥4,0



AVO

K2.60

Exact

K2.70

Nederlands

K2.80

Loopbaan en Burgerschap

Studiepunten:

2

Gemiddelde score van alle vakken ≥5,5voor het behalen van de studiepunten.

Per kennistoets minimaal een score van ≥4,0

K2.11 - Constructieleer Bouw 1

In het vak constructieleer leer je hoe een gebouw technisch in elkaar zit. Je leert hoe je een gebouw tekent in plattegronden, gevels en doorsnedes. Maar ook hoe je moet detailleren, detailleren is een belangrijk onderdeel van dit vak. Hier leer je hoe je zorgt dat het gebouw beschermt is tegen weersinvloeden en hoe het bouwkundig op de bouwplaats in elkaar wordt gezet.



Hoofdthema

Onderwerpen

Buitenkozijnen

Inmetselkozijnen:

  • Raamkozijn met naar buitendraaiend raam
  • Deurkozijn met naar buitendraaiende deur
  • Buitendeuren buitendraaiend

Montagekozijnen

binnenkozijnen

Houten, en stalen binnendeurkozijnen

(inmetselkozijnen en montagekozijnen

Bronnen:

Coflex
Tabellenboek
Onderwijsmagazijn It's Learning

Toetsvorm:

Kennistoets (minimaal 4,0)




Youtube filmpjes

K2.12 - Constructieleer Bouw 2

In het vak constructieleer leer je hoe een gebouw technisch in elkaar zit. Je leert hoe je een gebouw tekent in plattegronden, gevels en doorsnedes. Maar ook hoe je moet detailleren, detailleren is een belangrijk onderdeel van dit vak. Hier leer je hoe je zorgt dat het gebouw beschermt is tegen weersinvloeden en hoe het bouwkundig op de bouwplaats in elkaar wordt gezet.



Hoofdthema

Onderwerpen

Stapelbouw

Gebakken steen

Kalkzandsteen

Cellenbeton

Gipsblokken

Wanddikten

Wandenboekje met kim

Schuine daken

Gordingkap

Sporenkap

Dakplaten sandwich en glaswol

Verankering

Bronnen:

Coflex
Tabellenboek
Onderwijsmagazijn It's Learning

Toetsvorm:

Kennistoets (minimaal 4,0)






Youtube filmpjes

K2.13 - Constructieleer Bouw 3

In het vak constructieleer leer je hoe een gebouw technisch in elkaar zit. Je leert hoe je een gebouw tekent in plattegronden, gevels en doorsnedes. Maar ook hoe je moet detailleren, detailleren is een belangrijk onderdeel van dit vak. Hier leer je hoe je zorgt dat het gebouw beschermt is tegen weersinvloeden en hoe het bouwkundig op de bouwplaats in elkaar wordt gezet.



Hoofdthema

Onderwerpen





Bronnen:

Coflex
Tabellenboek
Onderwijsmagazijn It's Learning

Toetsvorm:

Kennistoets (minimaal 4,0)





K2.21 - Sterkteleer 1

In het vak sterkteleer leer je alles over de belastingen van een gebouw. En welke invloed al die belastingen, zoals wind en eigen gewicht hebben op het gebouw. Je leert uitrekenen wat de afmetingen en diktes moeten zijn van betonnen vloeren, maar ook van houten daken.



Hoofdthema

Onderwerpen

Hout
  • Materiaaleigenschappen van hout
  • Trek
  • Druk

Bronnen:

Coflex
Tabellenboek
Onderwijsmagazijn It's Learning

Toetsvorm:

Kennistoets (minimaal 4,0)








Youtube filmpjes

K1.22 - Sterkteleer 2

In het vak sterkteleer leer je alles over de belastingen van een gebouw. En welke invloed al die belastingen, zoals wind en eigen gewicht hebben op het gebouw. Je leert uitrekenen wat de afmetingen en diktes moeten zijn van betonnen vloeren, maar ook van houten daken.



Hoofdthema

Onderwerpen

Staal
  • Materiaalkennis staal
  • Trek
  • Druk

Bronnen:

Coflex
Tabellenboek
Onderwijsmagazijn It's Learning

Toetsvorm:

Kennistoets (minimaal 4,0)








Youtube filmpjes

K2.30 - Bedrijfskunde

In het vak bedrijfskunde leer je alles met betrekking tot het plannen, begroten, uittrekken van hoeveelheden van bouw -en infraprojecten.



Hoofdthema

Onderwerpen

Kosten  / calculeren

Elementen begroting (herhaling)

 Directiebegroting (opdrachtgever)

 Inschrijfbegroting (aannemer)
Bouwplaats inrichting Beveiliging en omheining bouwterrein
Contracten

Bestek STABU / RAW

 UAV 2012

 Aanbestedingsvormen

Bronnen:

Coflex

  •  Vakgebied en thema/bedrijfskunde/bestek en calculatie/begroten inleiding
  •  Vakgebied en thema/bedrijfskunde/bestek en calculatie/bestek schrijven STABU en RAW
  •  Vakgebied en thema/bedrijfskunde/bestek en calculatie/functies bestek (INFRA)

 Hand-outs uitgereikt door de docent
 Onderwijsmagazijn It’s Learning

Toetsvorm:

Kennistoets (minimaal 4,0)








Youtube filmpjes

K2.40 - AutoCAD

In het vak AutoCAD leer je het bouwkundig en infratechnisch tekenprogramma AutoCAD kennen. Met dit programma kan je in 2D jouw ontwerpen en technische oplossingen weergeven.



Hoofdthema

Onderwerpen

Blocks, dynamische bloks


Titelblok maken
Maatvoering en teksten annotief

Plotten

Model
Paperspace
Bibliotheek aanmaken
Schalen annotief

Bronnen:

Coflex
Tabellenboek
Onderwijsmagazijn It's Learning

Toetsvorm:

Kennistoets (minimaal 4,0)







K2.51 - Materiaalkunde 1

In het vak materialenkennis........



Hoofdthema

Onderwerpen

Isolatiematerialen
  • soorten
  • Toepassingen
Folies
  • dpc
  • dampdicht
  • dampopen
  • epdm

Bronnen:

Coflex
Tabellenboek
Onderwijsmagazijn It's Learning

Toetsvorm:

Kennistoets (minimaal 4,0)








Youtube filmpjes

K2.52 - Materiaalkunde 2

In het vak materialenkennis........



Hoofdthema

Onderwerpen

Glas
  • enkelglas
  • dubbelglas
  • drie dubbelglas
  • productiemethoden

Bronnen:

Coflex
Tabellenboek
Onderwijsmagazijn It's Learning

Toetsvorm:

Kennistoets (minimaal 4,0)








Youtube filmpjes

K2.90 - Installaties

K2.60 - Exact

In het vak Exact........



Hoofdthema

Onderwerpen













Bronnen:

Coflex
Tabellenboek
Onderwijsmagazijn It's Learning

Toetsvorm:

Kennistoets (minimaal 4,0)







K2.70 - Nederlands

In het vak Nederlands........



Hoofdthema

Onderwerpen













Bronnen:

Coflex
Tabellenboek
Onderwijsmagazijn It's Learning

Toetsvorm:

Kennistoets (minimaal 4,0)





K2.80 - Loopbaan en burgerschap

In het vak Loopbaan en Burgerschap........



Hoofdthema

Onderwerpen













Bronnen:

Coflex
Tabellenboek
Onderwijsmagazijn It's Learning

Toetsvorm:

Kennistoets (minimaal 4,0)





TOEPASSEN & UITVOEREN

Opdrachten

Constructieleer opdrachten

TC2.1

Situatietekening

TC2.2

Plattegronden

TC2.3

Details
TC2.4

Doorsnede / gevels
TC2.5

Duurzame installaties
TC2.6

3D tekening

TC2.7

 Technische plattegronden

TC2.8

 Bestektekeningen

Bedrijfskunde opdrachten

TB2.1

Bouwplaatsinrichting
TB2.2

Inschrijfbegroting
TB2.3

Technische omschrijving

Sterkteleer opdrachten

TS2.1

Materiaaleigenschappen
TS2.2

Berekening kolom

Studiepunten:

5

Alle opdrachten moeten minimaal met een voldoende zijn afgerond.



Uitvoeringsopdrachten
U2.1

Inmeten huis
U2.2

Bouwraam
U2.3

Details maken
U2.4

Eindpresentatie

Studiepunten:

2

Alle opdrachten moeten minimaal met een voldoende zijn afgerond.

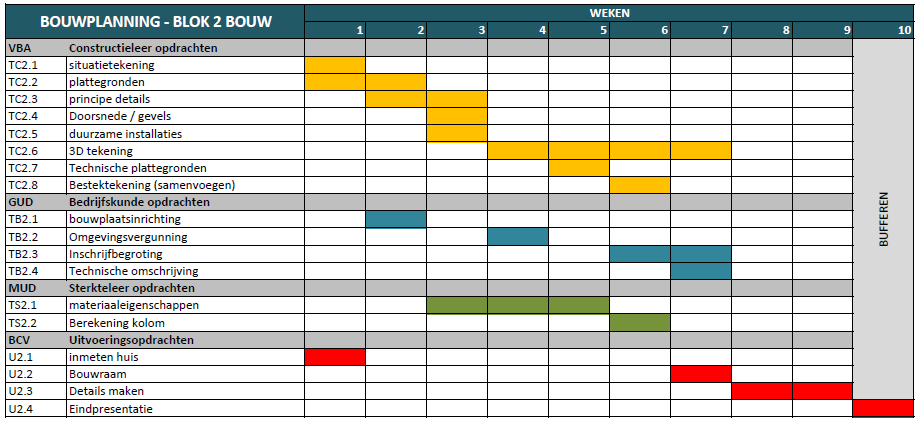

Planning Dordrecht

Planning Gorinchem

Week 01

TC2.1 - Situatietekening

Inleiding
Op iedere bestektekening staat een situatie getekend die o.a informatie geeft over het perceel , het bouwwerk, kadastrale gegevens etc.. Informatie die nodig is voor de bouwvergunning en  de uitvoering van het bouwwerk.

Opdracht
Van je docent krijg je alle gegevens van het perceel en de randvoorwaarden van de tekening.

Teken de situatietekening compleet 1:1000

  1. Op een A3 blad in potlood
  2. Daarna in acad inclusief onderhoek.

Eindproduct

  • Een A3 tekening 1:1000 in potlood
  • Na goedkeuring inscannen en inleveren op itslearning
  • Een Autocad tekening 1:1000 en inleveren op itslearning.



Relatie Kwalificatiedossier

Werkproces 1.1

Extra bronnen











TC2.1 - Plattegronden

Inleiding

Bestudeer de definitief ontwerptekening die verstrekt is door de docent.
Lees ook goed de projectcontext om de juiste eisen en materialen te verwerken in de tekeningen.


Opdracht

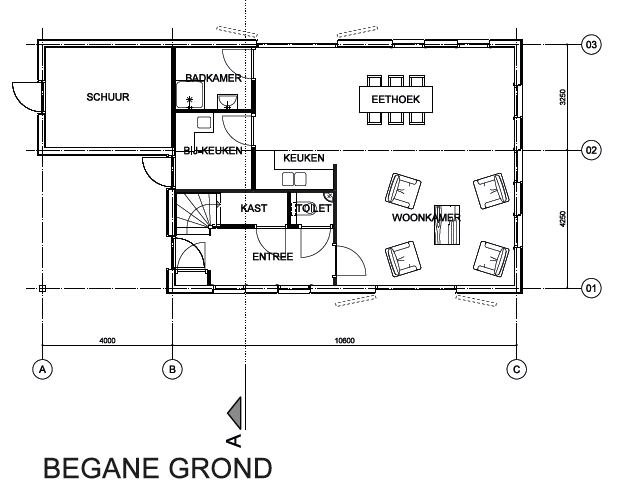

Teken schaal 1:100 de Plattegronden Begane grond en Verdieping.
Plaats deze op een A-3 formaat (staand) inclusief onderhoek


Eindproduct

  • Een acad tekening 1:100 op A3 format omzetten in pdf en inleveren op itslearning.



Relatie Kwalificatiedossier

Werkproces 1.3

Extra bronnen











U2.1 - Inmeten huis

Inleiding
Om een idee te krijgen van afmetingen die in een huis gebruikt worden, moet je in jou eigen huis diverse onderdelen opmeten of inmeten.

Opdracht
Meet de volgende ruimten in je eigen huis:

  • WC
  • Optrede en aantrede van de trap
  • hoogte aanrechtblad
  • Diepte aanrechtblad
  • Neggemaat kozijn
  • plafondhoogte
  • borstweringhoogte
  • breedte en hoogte binnendeuren
  • breedte en hoogte buitendeuren.

Eindproduct

  • Maak een verslag met foto’s in tabelvorm waarin je per onderdeel de gevraagde afmetingen weergeeft naast een foto van het onderdeel.
  • Inleveren op It's Learning



Relatie Kwalificatiedossier

Werkproces 1.2
Werkproces 3.2

Extra bronnen











Week 02

TC2.3 - Principedetails

Inleiding
Bestudeer de definitief ontwerptekening die verstrekt is door de docent. Lees ook goed de projectcontext om de juiste eisen en materialen te verwerken in de tekeningen.

Opdracht

Teken schaal 1:5 de volgende principedetails:

  • 2 funderingsdetails (kolom)
  • Nokdetail
  • Gootdetail
  • Dakoverstek.

Geef op een nette manier alle bouwkundige texten aan. Geef bij verticale doorsneden de constructieve hoogtematen aan. Arceer de materialen.

Voor referentiedetails zie SBR-details bouwformatie.
Plaats elk detail op een A3  met alleen het nummer van het detail en je naam.
Op deze manier wordt een detailboekje samengesteld.

Eindproduct
Een detailboekje met 5 details.



Relatie Kwalificatiedossier

Werkproces 1.3

Werkproces 1.5

Extra bronnen











TB2.1 - Bouwplaatsinrichting

Inleiding
Bouwterreinen worden om 2 belangrijke redenen afgeschermd met een tijdelijke omheining:

  • Veiligheid
  • Criminaliteit voorkomen

Vaak wordt er alleen een standaard bouwhek geplaatst. Bij grotere complexe bouwwerken in een drukke stedelijke omgeving voldoet dit niet meer. In deze les krijg je een beeld van de nieuwste ontwikkelingen op het gebied van bouwterrein beveiliging.

Opdracht
Bestudeer op Coflex:  vakgebied en thema/bedrijfskunde/logistiek/bouwplaatsinrichting  en bekijk de website  http://www.heras-tijdelijkebeveiliging.nl/nl/producten/38/services/whitepapers/ gebruik de hand-outs en je aantekeningen van de lessen om een verslag te maken.


Eindproduct

Een in eigen woorden, individueel, geschreven verslag over tijdelijke afscherming en beveiliging van bouwterreinen. Verwerk hierin de termen: begrenzen, vertragen, afschrikken, detecteren, beoordelen en toegenagscontrole.

Leg in eigen woorden uit op welke wijze tegenwoordig bouwterreinen worden afgeschermd. Omvang van het verslag minimaal 1000 woorden.



Relatie Kwalificatiedossier

kerntaak 3

Extra bronnen









Week 03

TC2.4 - Doorsnede en gevels

Inleiding

Bestudeer de definitief ontwerptekening die verstrekt is door de docent.
Lees ook goed de projectcontext om de juiste eisen en materialen te verwerken in de tekeningen.


Opdracht
Teken schaal 1:100 een langsdoorsnede en een dwarsdoorsnede in overleg met de docent.

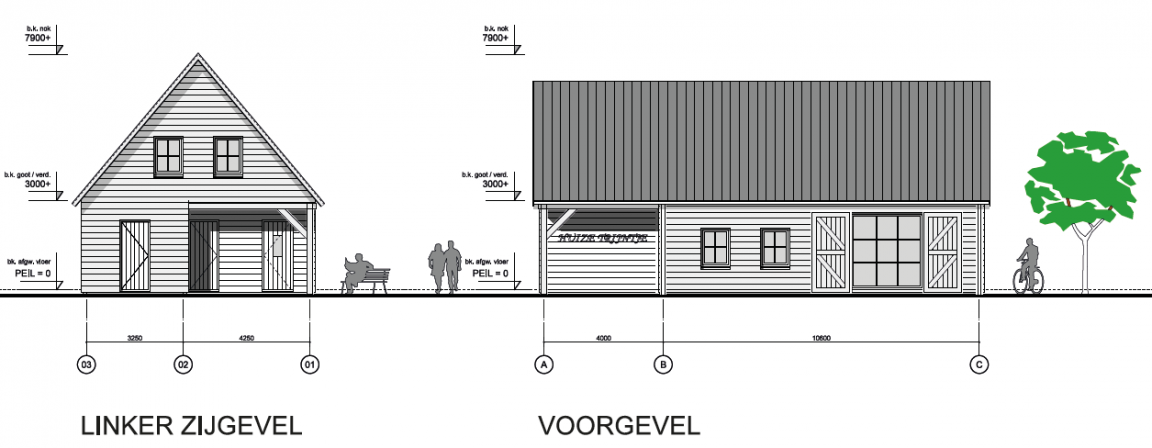

Teken schaal 1:100 vier gevels

Eindproduct

  • Een acad tekening 1:100 op A3 format omzetten in pdf en inleveren op itslearning.



Relatie Kwalificatiedossier

Werkproces 1.3

Werkproces 1.5

Extra bronnen









TC2.5 - Duurzame installaties

Inleiding
De opdrachtgever van het gastenverblijf wil graag investeren in een duurzaam gebouw op het gebied van energie besparing.

Opdracht
Na het volgen van een les duurzame installaties ga je onderzoek doen en info verzamelen over:

  • Warmte pompen
  • Lage temperatuurverwarming (LTV)
  • Photovoltaische energie opwekking (zonnepanelen)

Eindproduct
Een verslag over duurzame installaties met  gefundeerde conclusies.
En geef duidelijk aan voor welke warmtepomp, ltv en zonnepaneel jij gaat kiezen voor het gastenverblijf.



Relatie Kwalificatiedossier

Werkproces 1.1
Werkproces 1.5

Extra bronnen











TS2.1 - Materiaaleigenschappen

Inleiding
Bij het maken van constructies kun je kiezen uit veel verschillende materialen. Deze hebben allerlei kenmerken, zo zijn er alleen al grote verschillen tussen verschillende houtsoorten, qua eigenschappen, zoals sterkte en onderhoud. Maar ook de prijs van het materiaal speelt een rol. En hoe zit het met de montage?

Opdracht

Het gastenverblijf heeft een veranda. Dat is een buitengebied aan het gastenverblijf vast.

Op de hoek van de veranda, zoals je ziet in de plattegrond, wordt een kolom toegepast om het dak te dragen. Op de tekeningen is deze kolom uitgevoerd in hout, maar het kan natuurlijk ook in staal.

Beschrijf uitgebreid de voor- en nadelen bij een toepassing van een houten kolom en een stalen kolom aan de hand van zoveel mogelijk kenmerken van deze materialen.

Eindproduct

Maak een overzichtelijk verslag van verschillende materialen die je in deze situatie kunt toepassen en vergelijk deze op zo veel mogelijk verschillende punten.​



Relatie Kwalificatiedossier

Werkproces 1.4

Werkproces 1.5

Extra bronnen









Week 04

TC2.6 - 3D tekening

Inleiding
Om de opdrachtgever een compleet beeld te geven van het gastenverblijf wordt er door de bouwkundig tekenaar een “artist impression” gemaakt. Ofwel een 3D tekening van het gebouw met een stukje omgeving.

Opdracht
Na het volgen van een les perspectief tekenen ga je van het gastenverblijf een perspectief construeren op een A2 blad . Daarna ga je op een A4 transparant alleen het gasten verblijf over schetsen met een paar lijnen van de omgeving.

Vervolgens ga je de constructie van het perspectief in ACAD tekenen. Alle hulplijnen in een aparte laag !!.  Voor de constructie gebruik je het  format A1 blad 1:100 .

Het eindresultaat zet je op een A3 Blad . Beetje vergroten/verkleinen mag zodat het blad mooi gevuld is.
Het  resultaat van het perspectief krijgt een plaatsje op de bestektekening die je later in deze periode gaat maken.

Eindproduct

  • Een schets van het perspectief op een A4 transparant.
  • Een ACAD perspectief op een A3 blad.

  • Maak van beide eindproducten een pdf en vervolgens uploaden naar itslearning.



Relatie Kwalificatiedossier

Werkproces 1.2
Werkproces 1.3

Extra bronnen











Week 05

TC2.7 - Technische plattegronden

Inleiding
Nadat de plattegronden, gevels en doorsneden van een gebouw zijn gemaakt, worden er tekeningen gemaakt die meer vertellen over specifieke gebouwonderdelen. Bijvoorbeeld in een vloerenplan word de overspanningsrichting van een vloer getekent. Deze informatie zorgt ervoor dat de aannemer zijn inschrijfbegroting op een goede wijze kan maken.


Opdracht
Aan de hand van je bestektekening en het aangeleverd Programma van Eisen maak je de volgende tekeningen:

  • Funderingstekening
  • Vloerenplan van de begane grondvloer en de verdiepingsvloer
  • Kapplan

Gebruik hiervoor ook de opgedane kennis van de theorielessen

Eindproduct

  • Een acad tekening 1:100 op  in pdf met bovengenoemde onderdelen
  • inleveren op itslearning.



Relatie Kwalificatiedossier

Werkproces 1.3
Werkproces 2.1

Extra bronnen









WEEK 06

TS2.2 - Berekening kolom

Inleiding
De dragende constructies van een bouwproject moeten nauwkeurig berekend worden . Dit is het werk van een constructeur. Ook tekend de constructeur de aansluitconstructies.

Opdracht
Tijdens de lessen sterkteleer van deze periode ga je oefenen met het berekenen van kolommen van hout en staal. Voor de hoekkolom van het gastenverblijf ga je een berekening opzetten.

De belastingen inclusief veiligheid zijn als volgt:

  • Dak  3 kN/m2
  • Vloer 12 kN/m2

Bereken de totale belasting op de kolom ( F tot) in kN
Bereken welke koker profiel geschikt is als de max spanning in het staal fyd =235 N/mm2

Teken de aansluiting van de kolom met  de fundering en de vloer in potlood op A3

Eindproduct

  • Een  complete berekening van de hoekkolom met de keuze van het geschikte profiel .
  • Een A3 tekening met de aansluitconstructies.
  • Beide eindproducten inleveren in pdf op itslearning.



Relatie Kwalificatiedossier

Werkproces 1.4

Extra bronnen

Tabellenboek
Coflex







TB2.2 - Inschrijfbegroting en aanbesteding

Inleiding
Opdrachtgevers werken hun projecten uit in de vorm van een bestek en bestektekeningen en besteden dit vervolgens aan. Aannemers moeten op basis van het bestek en de tekeningen hun inschrijfbegroting maken.

Opdracht
Je kruipt nu in de rol van de aannemer en gaat op basis van de door jouw opgestelde technische omschrijving een inschrijfbegroting maken voor het gastenverblijf.

Eindproduct
Een inschrijfbegroting gebaseerd op het format “inschrijfbegroting” waarbij onderscheid gemaakt wordt in de 4 hoofdkostensoorten: Arbeid, materialen, materieel en onderaanneming. Ook de staartkosten moeten opgenomen zijn.

De inschrijfbegroting moet worden gemaakt van de volgende onderdelen:

  • fundering
  • vloeren
  • buitenwanden
  • binnenwanden
  • daken



Relatie Kwalificatiedossier

Werkproces 2.2
Werkproces 2.3

Extra bronnen











TC2.8 - Bestektekening

Inleiding
Tijdens het project heb je verschillende tekenonderdelen gemaakt. Bij architectenbureau's worden al die tekeningen samengevoegd op 1 blad, zodat er een mooi gepresenteerde bestektekening is.

Opdracht
Bestudeer de definitief ontwerptekening die verstrekt is door de docent. Bekijk ook tekeningen die in het lokaal hangen. Kijk goed naar hoe de verschillende onderdelen op de A0 vellen zijn geplaatst.

Bekijk goed welke ondertitels bij de tekeningen zijn geplaatst en welke informatie in het renvooi is vermeld.

Aan de hand van bovenstaande informatie en het bekijken van voorbeelden ga jij de bestektekening samenstellen. Hierop zijn weergegeven:

  • plattegronden
  • gevels
  • doorsnedes
  • situatie
  • technische plattegronden



Eindproduct

  • Een AutoCAD tekening 1:100 op A0 of A1 formaat omgezet in pdf
  • Inleveren op itslearning.



Relatie Kwalificatiedossier

Werkproces 1.3

Extra bronnen









Week 07

U2.2 - Bouwraam

Inleiding


Opdracht


Eindproduct




Relatie Kwalificatiedossier

Werkproces

Werkproces

Extra bronnen









TB2.3 - Technische omschrijving

Inleiding
Je hebt inmiddels kennis opgedaan over funderingen, vloeren, wanden en daken. Wat je op een tekening uitwerkt moet je ook op papier kunnen beschrijven.  Een bestek met tekeningen is immers de basis voor de bouwovereenkomst tussen de opdrachtgever en aannemer.

Opdracht
In deze opdracht ga je met de STABU systematiek een technische omschrijving maken voor het maken van de fundering.  Besef goed dat de aannemer nog niet betrokken is bij jouw project. Jouw technische omschrijving  is zijn eerste kennismaking met jouw project en moet op basis van jouw technische omschrijving per bestekpost een prijs kunnen berekenen voor zijn inschrijfbegroting.

Eindproduct
Een technische omschrijving in de STABU systematiek. Hierin moet je de volgende werkzaamheden verwerken: bouwplaats inrichting, grondwerk, bekisten, betonstaal aanbrengen, storten beton en ontkisten.



Relatie Kwalificatiedossier

Werkproces 1.6
Werkproces 3.5

Extra bronnen











Week 08

U2.3 - Details maken

Inleiding
Details worden met de hand getekend op schaal en daarna in Autocad (2d) of Revit (3d) gedigitaliseerd. Maar er gaat niets boven een detail in het “echt” maken, schaal 1:1.

Opdracht
In groepjes van 2 leerlingen gaan we een detail van het gasten verblijf maken zo echt mogelijk op schaal 1:1.

Verzamel van te voren zoveel mogelijk echte materialen (kijk in afval containers van bouwplaatsen) even vragen aan de uitvoerder natuurlijk!

Materialen die niet in het echt mogelijk zijn worden gemaakt van hout of plaatmateriaal maar wel in de juiste kleur gespoten , bijvoorbeeld beton grijs gespoten, baksteen rood etc.

Bevestig de materialen op een plaat multiplex en plaats er bouwkundige tekst bij.


Eindproduct

  • Een compleet detail op een plaat multiplex.
  • Een verslag over  de werkwijze met behulp van zelf gemaakte foto’s.



Relatie Kwalificatiedossier

Werkproces 3.1
Werkproces 3.2
Werkproces 3.5
Werkproces 3.6
Werkproces 3.9

Extra bronnen







Week 09

U2.4 - Eindpresentatie

Inleiding

Na het uitwerken van de projecttaken volgt de afronding door een presentatie voor te bereiden en uit te voeren. Opgedane kennis en vaardigheden moet je  in beeld brengen en tijdens de presentatie toelichten.

Opdracht

Maak met het programma powerpoint presentatie dia’s van de volgende onderwerpen:

  • Situatietekening
  • Bestektekeningen
  • Begroting
  • Details

Eindproduct

  • Een complete powerpointpresentatie van het project: gastenverblijf.
  • Mondelinge presentatie in overleg met de docent nederlands.
  • Inleveren op itslearning.



Relatie Kwalificatiedossier

Nederlands Spreken 3F
Nederlands Gesprekken voeren 3F
Werkproces 1.2
Werkproces 2.5

Extra bronnen











  • Het arrangement B2 - Bouw - Woningbouw bestekfase is gemaakt met Wikiwijs van Kennisnet. Wikiwijs is hét onderwijsplatform waar je leermiddelen zoekt, maakt en deelt.

    Auteur
    Michel Pipping
    Laatst gewijzigd
    2015-02-04 13:20:10
    Licentie

    Dit lesmateriaal is gepubliceerd onder de Creative Commons Naamsvermelding 3.0 Nederlands licentie. Dit houdt in dat je onder de voorwaarde van naamsvermelding vrij bent om:

    • het werk te delen - te kopiëren, te verspreiden en door te geven via elk medium of bestandsformaat
    • het werk te bewerken - te remixen, te veranderen en afgeleide werken te maken
    • voor alle doeleinden, inclusief commerciële doeleinden.

    Meer informatie over de CC Naamsvermelding 3.0 Nederland licentie.

    Aanvullende informatie over dit lesmateriaal

    Van dit lesmateriaal is de volgende aanvullende informatie beschikbaar:

    Toelichting
    LEERJAAR: 1 BOUWKUNDE PERIODE: 2 OPLEIDING: MIDDENKADERFUNCTIONARIS BOL4
    Eindgebruiker
    leerling/student
    Moeilijkheidsgraad
    gemiddeld

    Gebruikte Wikiwijs Arrangementen

    Pipping, Michel. (z.d.).

    B1 - Bouw - Garage / Carport

    https://maken.wikiwijs.nl/54275/B1___Bouw___Garage___Carport

  • Downloaden

    Het volledige arrangement is in de onderstaande formaten te downloaden.

    Metadata

    LTI

    Leeromgevingen die gebruik maken van LTI kunnen Wikiwijs arrangementen en toetsen afspelen en resultaten terugkoppelen. Hiervoor moet de leeromgeving wel bij Wikiwijs aangemeld zijn. Wil je gebruik maken van de LTI koppeling? Meld je aan via info@wikiwijs.nl met het verzoek om een LTI koppeling aan te gaan.

    Maak je al gebruik van LTI? Gebruik dan de onderstaande Launch URL’s.

    Arrangement

    IMSCC package

    Wil je de Launch URL’s niet los kopiëren, maar in één keer downloaden? Download dan de IMSCC package.

    Voor developers

    Wikiwijs lesmateriaal kan worden gebruikt in een externe leeromgeving. Er kunnen koppelingen worden gemaakt en het lesmateriaal kan op verschillende manieren worden geëxporteerd. Meer informatie hierover kun je vinden op onze Developers Wiki.

  • Gebruik
    Weergave
  • Wikiwijs is een dienst van
