Electrisch schema tekenen en aansluiten.

Electrisch schema tekenen en aansluiten.

VeVa mechatronica

Inleiding

Schema lezen en schema tekenen zijn belangrijke vaardigheden van een monteur mechatronica. Installaties zijn vaak complex en storing zoeken kan een ingewikkelde zaak worden. Een goed schema is dan een heel belangrijk hulpmiddel voor de monteur.

Benodigde materialen, hulpmiddelen en bestanden.

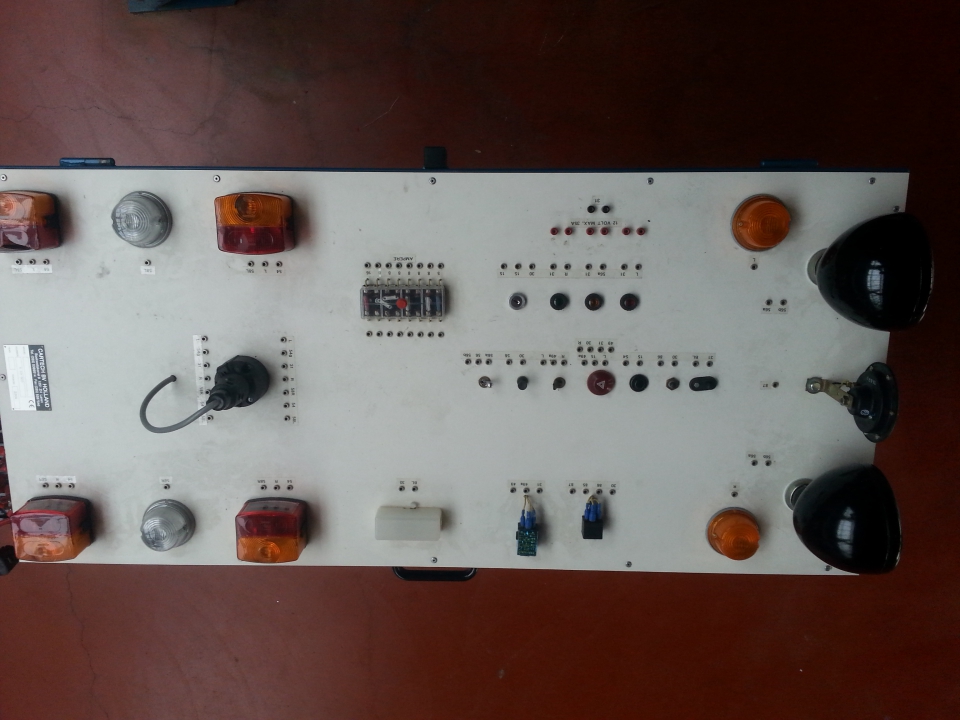

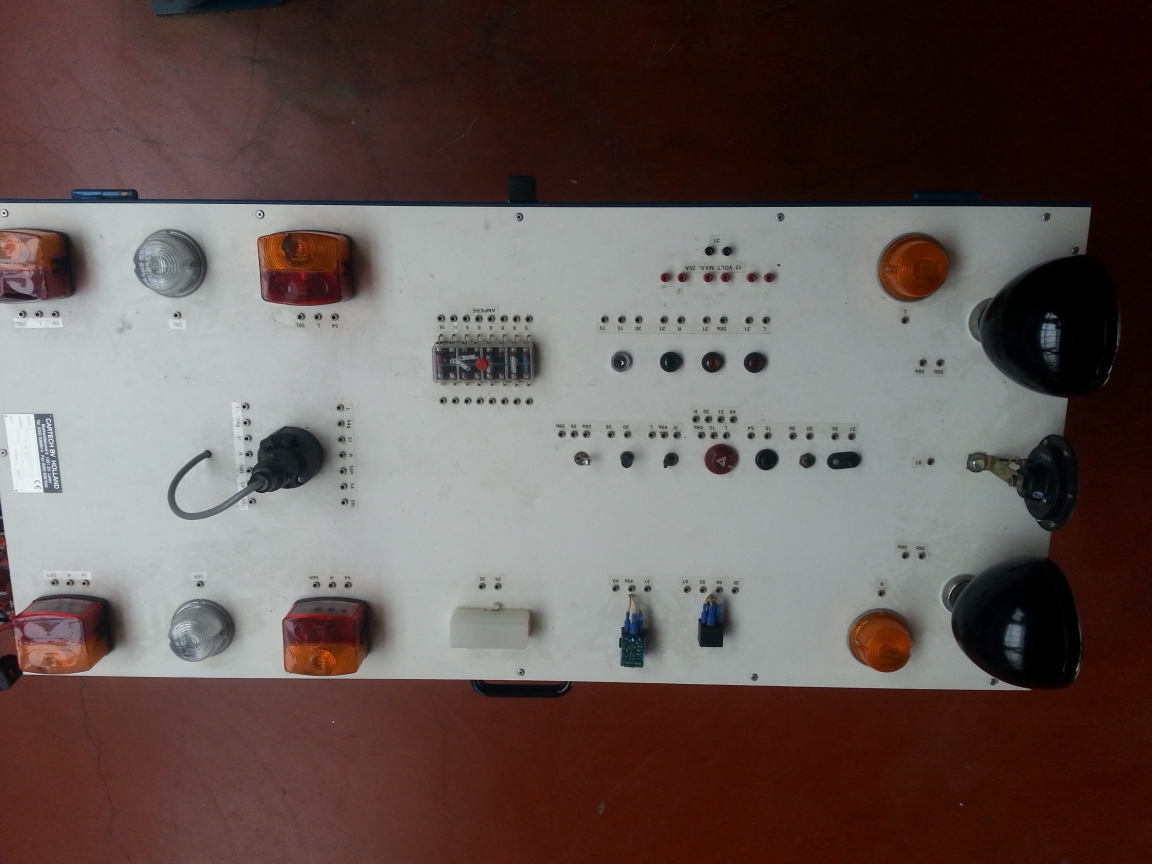

Verlichtingstafel
Verlichtingstafel

De opdracht

Tappen 2

Teken van de verlichtingstafel een aansluit schema van de verlichting. Stadslicht, dimlicht, grootlicht en de achterlichten.

Laat dit schema controleren door de docent.

Teken van de verlichtingstafel een stroomloop schema van de verlichting. Stadslicht, dimlicht, grootlicht en de achterlichten.

Laat dit schema controleren door de docent.

Als beide schema's correct zijn dan de verlichting aansluiten en controleren op de juiste werking

Eind product

Als je klaar bent met de opdracht dan werkt de verlichting naar behoren. Het is van belang dat eventuele zekeringen, relais etc. op de juiste wijze zijn aangesloten en toegepast.
