Beproeven waterinstallatie

Beste student,

In een onderdeel van de PVB word het volgende van je verwacht:

  1. Controleert de installatie. Verhelpt eventuele tekortkomingen.
  2. Toont voldoende kennis om vast te stellen of de installatie veilig en betrouwbaar functioneert
  3. Kiest benodigde materialen en (gekalibreerde meet-)instrumenten. Gebruikt deze op juiste wijze en gaat er zorgvuldig mee om.



Doel van deze module

Het zelfstandig beproeven van een drinkwaterinstallatie volgens waterwerkblad 2.3.

het waterwerkblad is online te vinden: https://www.infodwi.nl/IDWI/media/infodwi/WB-2-3-Persproef.pdf



Opdracht

Beproef de installatie en lever het ingevulde meetrapport in. Voeg minimaal 3 foto's toe als bewijslast.



ᐅ Lekkage in waterleiding? Stappenplan & kosten in 2025

Voorbereiding

Deze opdracht kun je alleen uitvoeren in het praktijklokaal.

Veiligheid!

We werken met een hoge druk! zorg ten allen tijde dat er een docent/instructeur aanwezig is bij het op druk brengen van de installatie.

Materialen

  1. Olievrije compressor.
  2. (digitale) manometer van ten minste 4,5 bar en een afleesbaarheid van 0,1 bar.
  3. Koppelingen om de compressor op de installatie aan te sluiten.
  4. Diverse steeksleutels om de koppelingen aan te draaien.
  5. Keurrapport water









Visuele controle

Controleer de volgende punten als je alle vragen met JA kunt beantwoorden mag je door met het beproeven van de installatie.



  1. Zijn alle componenten in de installatie geschikt voor een druk van 5 bar?
  2. Zit de installatie juist gemonteerd op de wand?
  3. Zijn alle koppelingen aangedraaid/geperst?
  4. Geen zichtbare schade aan de installatie?
  5. Zijn alle appendage juist aangesloten en beproef je de hele installatie?

                        Waterleiding - Installatietechniek Henry van Dijk

Aansluiten compressor

Zorg dat je een luchtaansluiting hebt op je eigen installatie.

en sluit de compressor aan op je installatie

Laat dit controleren door de docent/instructeur.

Beproeven

Persproef lage druk ( deze doen we niet op school)

  1. Om ook lekkages te herkennen in bijvoorbeeld pakkingen moet je de installatie op druk brengen tot 0,01 Bar. bij een installatie tot 100 liter mag deze druk maximaal 0,5% dalen.
  2. Deze druk moet 120 minuten lang op de installatie staan.

Persproef op hoge druk

  • Zet de installatie op een druk tussen de 2,8 en 3,2 bar.

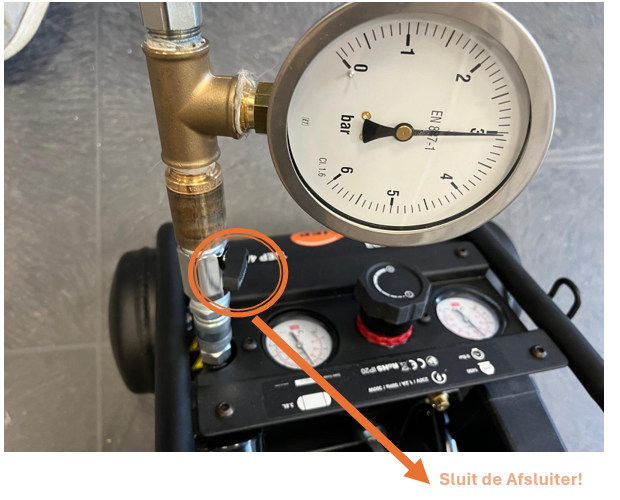

  • Sluit de afsluiter van de compressor en wacht tot de druk stabiel is.



  • Zet te stopwatch aan en wacht 10 minuten. (tijd voor een filmpje hieronder).
  • De druk mag na 10 minuten maximaal 0,5% gezakt zijn.
  • Is er teveel drukafname? controleer de koppelingen en begin weer met stap 1.
  • Voldoet de installatie? laat de druk voorzichtig ontsnappen uit de installatie.
  • Vul het meetrapport volledig in.
  • Koppel de compressor af en zorg dat de installatie klaar is om er water op te zetten.
  • Lever de installatie op aan de klant.



Fittingen die fluiten als ze niet zijn aangeperst:



Invullen meetrapport

Vul het keurrapport volledig in en lever deze in via It's learning

Keurrapport water
