Project werkvoorbereiding infra 1e jaar 2023

Project werkvoorbereiding infra 1e jaar 2023

Project vakantiepark Texel met vijver en brug

Deze periode gaan jullie bezig met een werkvoorbereidingsproject. Deze gaat over een vakantiepark dat gebouwd wordt op Texel. Jullie gaan in de komende tien weken twintig opdrachten maken waardoor jullie je verdiepen in deze gebiedsontwikkeling. In Teams kunnen jullie bestanden downloaden die je nodig hebt voor de komende opdrachten. Lees de opdrachten goed door en kijk dus ook even naar de link onder de afbeelding!





ideeen voor een circulair vakantiepark

Periode overzicht

Portfolio overzicht

Inhoud lessen en beoordeling opdrachten

Uitleg:

Onder andere tijdens de lijnlessen van bedrijfskunde zal aan jullie de theorie die benodigd is voor de projectopdrachten worden uitgelegd. Tijdens de projectlessen krijgen jullie uitleg van de opdrachten en de tijd om in de lessen met de opdrachten aan het werk te gaan.

Opdrachten:

Wekelijks moeten jullie een aantal opdrachten inleveren via Teams. Eerst lever je een voorlopige versie in. Hierop wordt tijdens de projectles de week erop feedback gegeven. Voor de Infra kan dat zijn dat je pas aan het einde van je project, tijdens de beoordeling van je portfolio je volledige inhoudelijke feedback krijgt. Na deze feedback heb je tijd om de opdrachten te verbeteren en als definitieve opdrachten opnieuw in te leveren.

Beoordeling:

Zowel de voorlopige als de definitieve opdrachten worden beoordeeld. Dus beide moeten ingeleverd worden.

Kijk en lees goed wat de opdracht inhoudt en hoe deze ingeleverd moet worden. Wij beoordelen op inhoud, op hoe het er uit ziet en op hoe het wordt aangeleverd.

Informatie vakantiepark vanuit teams onder bestanden "Vakantiepark"

Download vanuit teams de map "vakantiepark". Je hebt de bestanden nodig in de verschillende opdrachten.



Week 1

Het bestek is de rode draad van de bouw. Alles komt daar samen. Het is het juridisch document waar de opdracht over gaat in werk.

Deze week beginnen we met het inventariseren van het project. Verdiep je in de opdrachten voor de komende 10 weken. Hiervoor ga je een verslag en een planning van alle opdrachten maken.



Opdracht 1: Maken vragenlijst bij bestektekening

Tijdens de les krijg je van ons een vragenlijst op papier. In tweetallen ga je naar de bestektekening kijken en probeert de vragen op de lijst te beantwoorden, ieder maakt zijn eigen vragenlijst.

Maak hiervan een foto en lever je foto in op Teams

Opdracht 2: Verslag inventarisatie werkzaamheden

Bekijk alle opdrachten van dit project. Maak een inschatting welke werkzaamheden er van jou gevraagd worden.

Bechrijf in een verslag (dus met voorblad, inhoudsopgave, inleiding, paginanummering etc.) per opdracht wat de werkzaamheden inhouden, hoe je dit gaat aanpakken, waar je de informatie vandaan haalt, hoe lang je verwacht er mee bezig te zijn, wanneer je er aan gaat beginnen en wat je leerdoelen zijn.

Lever je verslag in in PDF via Teams



Week 2

Aannemersbedrijf in Aalsmeer



Gaat het allemaal lukken in de tijd?

Alle klussen hebben hun tijd. Neem je die niet dan raak je in de problemen.







jullie hebben in het bestek bekeken naar welke materialen het ingenieursbureau Sweco heeft voorgeschreven. Jullie gaan nu een voorstelling/ visualisatie maken van hoe het park er uit komt te zien.

Daarna gaan jullie op onderzoek. Welke duurzamere materialen zou jij de opdrachtgever adviseren?

Opdracht 3: Maken strokenplanning project

Bekijk alle opdrachten van dit project. Maak een inschatting welke werkzaamheden hier van jou gevraagd worden en hoe lang je hier mee bezig bent.

Maak een strokenplanning in Excel geef aan per opdracht wanneer je er aan gaat werken en wanneer je de opdracht in moet leveren.

Lever je strokenplanning in Teams als Excel-bestand en als PDF-bestand (op 1 A4-tje en overzichtelijk door lijnen, kleuren en lege regels/kolommen)





Opdracht 4: Situatieschets





Maak gebruik van de tekening in je bestanden. Mocht dat niet lukken, dan vraag je aan je autocad docent hoe je via cad-college de plattegrond van de slufter kan verkrijgen.

Hierop ga je je programma van eisen uitwerken.

Maak dus een ontwerp-plattegrond! Zorg dat alle onderdelen aanwezig zijn.

Lever een tekening in op papier of in autocad. Met alle elementen uit je adviesrapport en het programma van eisen.

Week 3

Deze week ga je je verdiepen in de onderdelen van het vakantiepark.

Per element onderzoek je welke materialen worden toegepast.

Je maakt een situatieschets met daaromheen de materialen.



Opdracht 5: duurzame/cirkulaire inrichting en uitvoering



De opdrachtgever wil graag duurzame en toekomstbestendige oplossingen voor de inrichting van het park. Biodiversiteit en duurzame energievoorziening zijn voor de opdrachtgever van belang. Kunnen jullie hem van een gedegen advies voorzien?

A. Welke mogelijkheden zijn er om natuurlijke oevers te maken? Laat dit aan de hand van afbeeldingen zien.

B. Wat zijn de technische componenten van een zonneweide? En wat zijn de technische componenten van een windmolen? Hoeveel energie heeft het park eigenlijk nodig? Kan dit park Off-Grid?

C. Hoe kan je ervoor zorgen dat het park van het riool af gaat. Kan dat zowel voor zwart-, grijs- en Hemelwater?

D. Wat betekend dit alles voor de huisaansluitingen? Dus voor zowel stroom en riolering.

Verwerk al je opgedane kennis/onderzoek in een adviesrapport aan de opdrachtgever.

 i

Opdracht 6: Overzicht duurzaam materiaal en materieel in de GWW

In de excel van de vorige opdracht maak je nu een uitbreiding. Misschien kan je duurzamere materialen verzinnen/vinden dan waar de huidige brug van is gemaakt. Zoek op internet naar vervangende materialen die duurzamer zijn dan het ingenieursbureau heeft voorgeschreven. Schrijf deze in de excel op in een paar nieuwe kolommen en vul hiervan ook de gevraagde gegevens in. Je kan de onderstaande tabel als uitgangspunt gebruiken. deze gaat echter alleen maar over de bevestigingsmaterialen. Maak de excel groter door ook andere bouwdelen toe te voegen en maak een extra excel aan voor (duurzaam) materieel.

Week 4

Deze week kijken we nogmaals naar duurzame energiebronnen en andere duurzame oplossingen voor de inrichting van het vakantiepark. Nu ga je zorgen dat dit in een klap zichtbaar wordt. Je kan in een poster duidelijk maken welke materialen je in het vakantiepark gaat gebruiken.

Je hebt verschillende vormen van "presenteren". Dat hoeft niet altijd met je praatje voor een groep. Dat kan ook aan de hand van een goede poster.

Je maakt hiervoor in een projectgroep een poster en gaat samen een 'posterpresentatie' geven.



Wereld zal tegen 2023 meer dan een triljoen watt aan schone energie hebben  geïnstalleerd - Ode

Opdracht 8: presenteren collage, moodboard, situatieschets

Grote Collage

Juliie maken met je Infra projectgroep rondom je situatieschets een collage van hoe de verschillende componenten er in werkelijkheid uit kunnen gaan zien.

Je voegd dus je situatieschets, je afbeeldingen uit je adviesrapport en nieuwe afbeeldingen van buivoorbeeld materiaalgebruik, inrichting en uitstraling/sfeer samen tot een poster met zo weinig mogelijk tekst. Maar,.... waar in een blik duidelijk wordt hoe het vakantiepark er uit gaat zien.

Ieder voor zich levert de collage in als PDF op A1 formaat in Teams.



Week 5

Opdracht 9: Koppelen bestekteksten aan de tekeningen

Je gaat zoeken in het bestek naar alle onderdelen die je op de tekeningen ziet staan. Dit knip je uit het bestek en plak je met een verbindingslijntje op de tekening. Voor de tekening zoek je zo veel mogelijk onderdelen met beschrijving op. Deze opdracht maak je in PowerPoint, hier plak je de tekeningen en de knipsel uit je bestek.

Lever je opdracht in als PDF in Teams

Wat is een bestek en wat is een bestektekening? Waarvoor hebben we die en wat staat er in het bestek en wat staat er op de bestektekening?

Deze week ga je je nog verder verdiepen in het bestek en in de bestektekening

Opdracht 10: Verdieping aannemingsbedrijf

Je gaat een organogram maken van een aannemingsbedrijf. Onderzoek welke functies en rollen hier voorkomen. Maak een organogram met plaatjes en tekst. Van elke functie zoek je een bijpassend plaatje op internet.





Lever je opdracht in in PDF via Teams





Luister even naar de directeur - Nursing



De opdrachtgever heeft belang bij een goede communicatie tussen alle betrokken partijen gedurende het bouwproces. Daarvoor is een helder overzicht nodig waarin taken en verantwoordelijkheden van alle partijen duidelijk zijn omschreven.

Opdracht 3:

Je onderzoekt welke partijen betrokken zijn bij de diverse fasen van de werkvoorbereiding. Wat is hun rol? Wat zijn de taken en de verantwoordelijkheden van de verschillende partijen? Wanneer wordt welke partij waarover geïnformeerd? Schrijf in een verslag duidelijk en overzichtelijk wat je onderzocht hebt.

Voor informatiebronnen ga naar Digibib taak 5. Heb je geen digibib, dan vraag je aan je docent of je deze in mag zien. Of je krijgt uitleg van de opdracht via je docent.

https://digibib.consortiumbo.nl/uitgave/22437/87e19084-bff0-42dd-a0b6-1048544e0868/



Lever je verslag in in PDF via Teams

werkvoorbereider

projectleider

bim modelleur

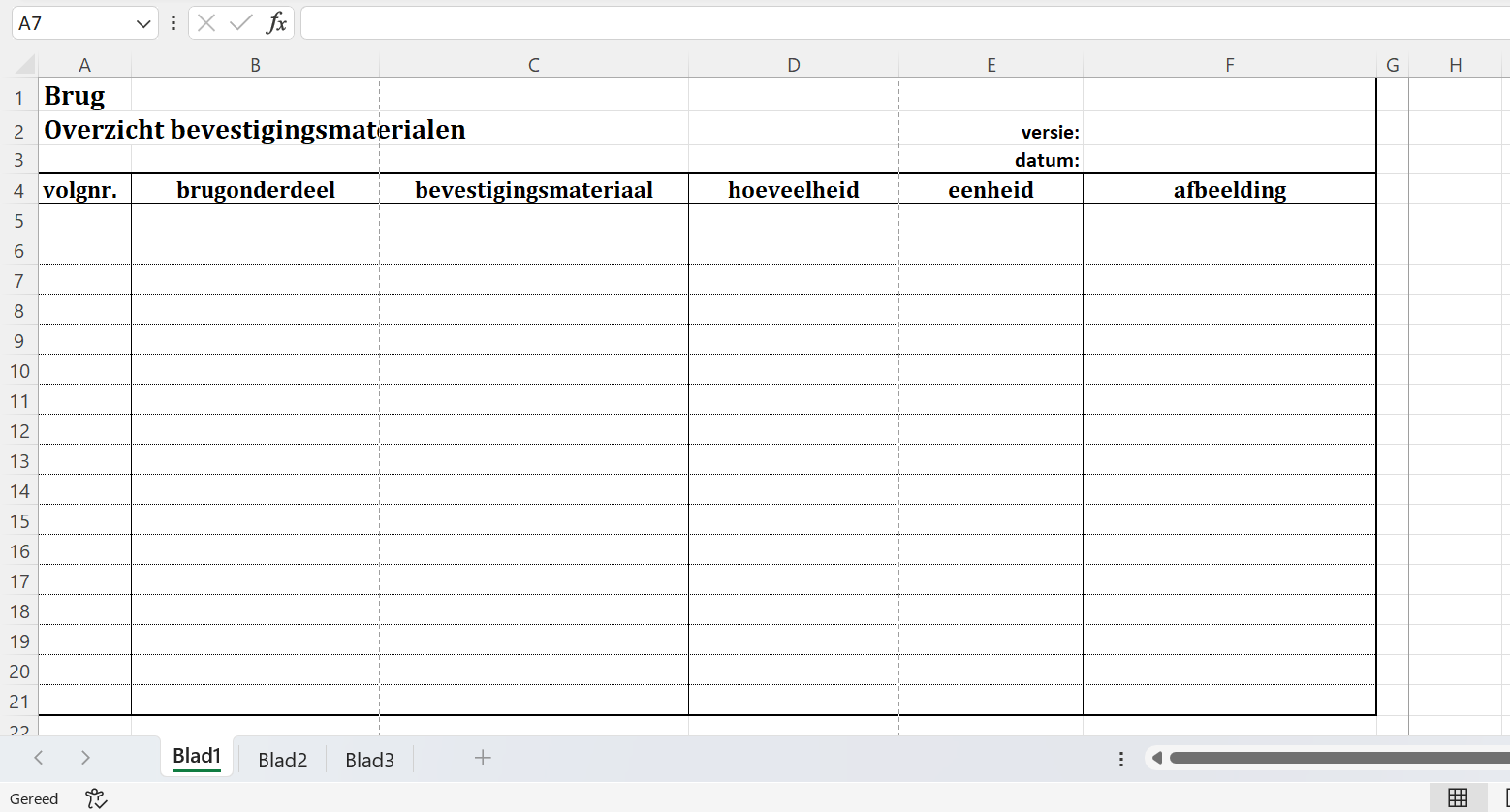

Opdracht 11: Overzicht materialen van de brug

Je zoekt in het bestek op welke materialen zijn voorgeschreven voor de brug. Van deze materialen zoek je de gevraagde gegevens op en vult deze in in een excel.

Lever deze excel in PDF in in Teams





Week 6

Deze week gaan we kijken naar de planning van de uitvoering van onze Brug. Welke werkzaamheden moeten er gedaan worden in welke volgorde en hoelang duren ze.

Bouwplanning - YouTube

Opdracht 12: Bouwvolgorde of primaire planning

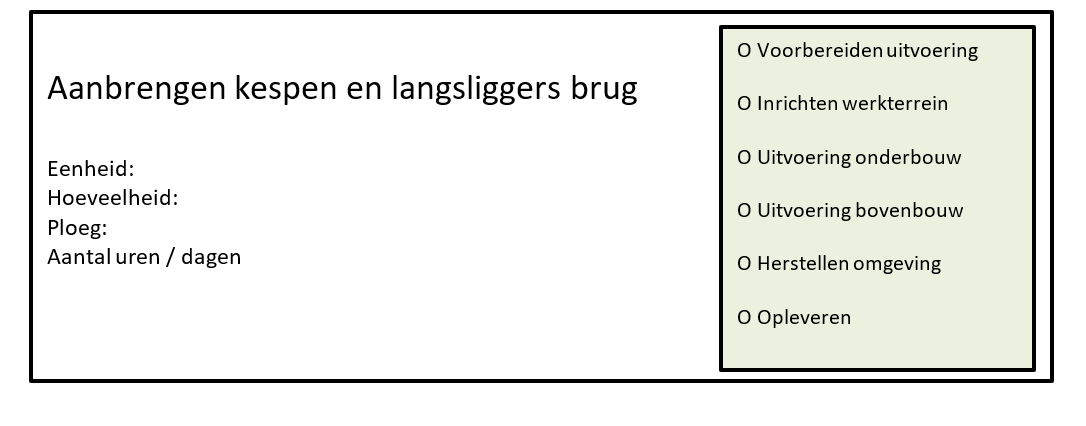

In Teams onder bestanden vind je een aantal kaarten. Hierop staan de bewerkingen voor de uitvoering. Per bewerking vul je in:

  • In welke fase de bewerking thuis hoort
  • Hoeveel mensen hiermee bezig gaan
  • Hoeveelheid werk
  • Hoe lang het gaat duren.

Knip dan deze bewerkingen uit en plak ze, volledig ingevuld en in de juiste volgorde, op een A3 blad op.

Maak foto's van je bladzijden en lever deze in in Teams.



Opdracht 13: Primaire planning

Bij opdracht 13 heb je alle bewerkingen op de juiste volgorde gelegd. Je hebt bepaald hoeveel tijd er per bewerking nodig is. Nu ga je deze informatie verwerken tot een primaire planning in Excel. Zorg dat alle bewerkingen in de juiste volgorde blijven, maar kijk wel of je bewerkingen gelijktijdig kunt uitvoeren zodat de bouw sneller klaar is.



Lever je opdracht in als Excel én als PDF (afgedrukt op 1 blad) in Teams



Download hier het voorbeeld van een projectplanning - Werken aan Projecten

Week 7

Je hebt alle bewerkingen op een rijtje. Je weet welke materialen er nodig zijn volgens het bestek. Dan is nu het moment om een begroting te maken. We gaan deze week 2 soorten begrotingen maken, namelijk een bouwdeelbegroting (of elementenbegroting) en een (deel) inschrijfbegroting.

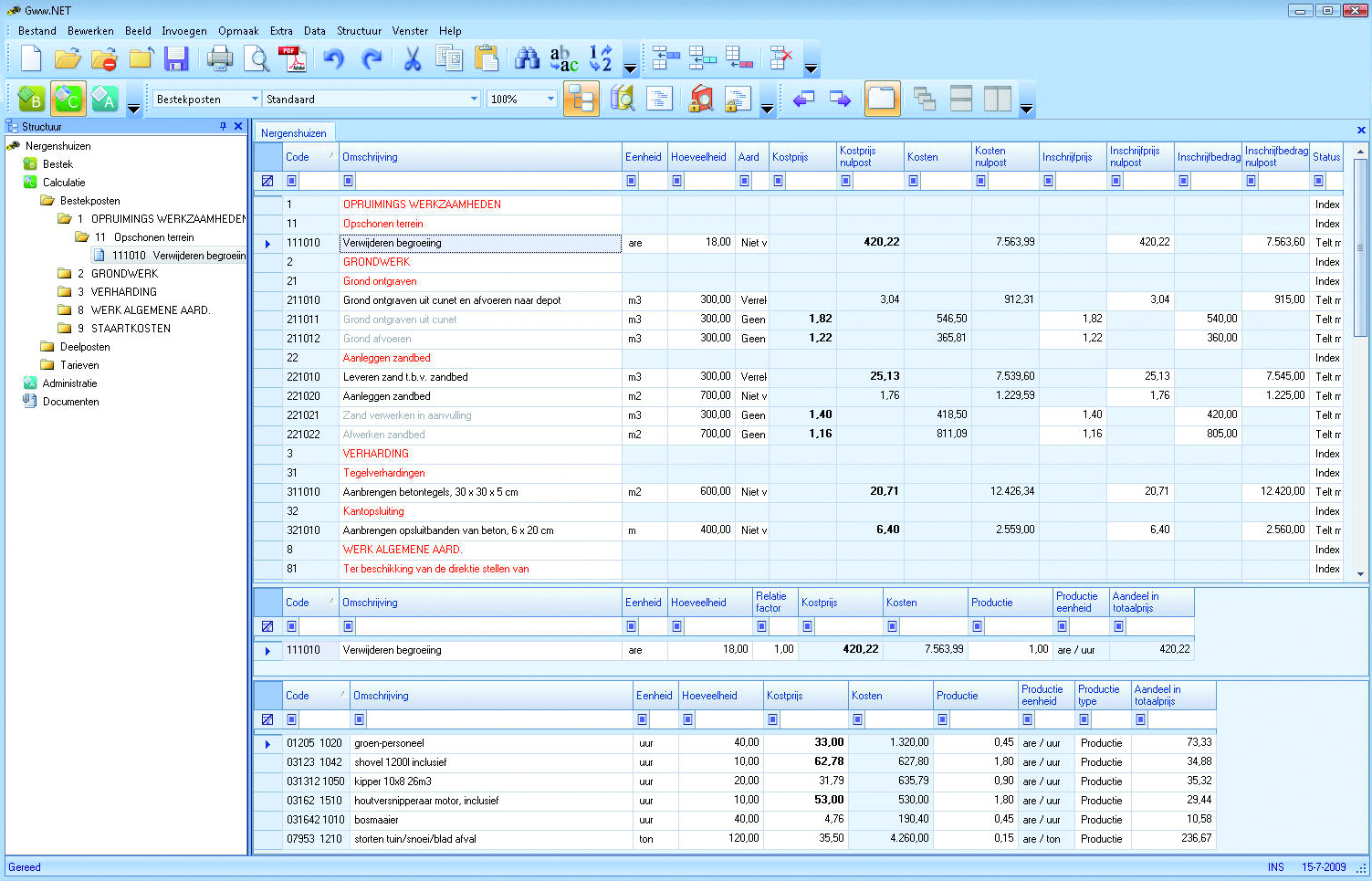

Begroten van werken | Cumela



Opdracht 14: begrotingen

Je maakt op basis van de informatie uit je vorige opdrachten een werkbegroting.

Bepaal aan de hand van de planning en van het bestek je begroting. Is dit ook je inschrijfbegroting?



In de lessen bedrijfskunde worden jullie hiermee geholpen.

http://www.gwwkosten.nl/welkom#_=_


De informatie over de prijzen zoek je op op internet: https://bouwkosten.bouwformatie.nl/


Opdracht 15: Deelbegroting beschoeiing per m1 traditioneel en natuurvriendelijke oever

De opdrachtgever wil een duidelijk overzicht over de kosten van twee opties. Je maakt op basis van materiaalgebruik en uitvoering een begroting per m1 oever. Je maakt een prijs per m1 traditionele beschoeiing en je maakt een prijs per m1 natuurvriendelijke oever.

Je levert je begrotingen van beide varianten in, in zowel Excel als in  PDF bestand.





Week 8:

Bouw & Architectuur - Middenkaderfunctionaris | Landstede MBODeze week staat in het teken van jezelf presenteren. Je krijgt een sollicitatietraining tijdens de projectlessen. Daarnaast maak je een presentatie om jezelf te presenteren op de open dagen.

Je laat zien wat je geleerd en gemaakt hebt.

Middenkaderfunctionaris infra | ROC Mondriaan



Opdracht 16: Presentatie maken

Je maakt een presentatie van jouw projectopdrachten en als je dat wilt ook die van de eerste periode. De vorm doe je in overleg met de docenten.

5 Professionele tips om de ultieme PowerPoint-presentatie te makenDeze presentatie lever je in via Teams

Opdracht 17: Presenteren op de opendagen 24 en 25 januari

Je gaat jezelf presenteren op de opendagen van het Alfa college.

Woensdag 24 januari 16:00 tot 20:00 uur of

Donderdag 25 januari 16:00 uur tot 20:00 uur.

Er wordt door de docenten een rooster gemaakt voor welk tijdsblok jij verwacht wordt aanwezig te zijn. Natuurlijk ook voor het helpen opbouwen en afbreken

Je wordt beoordeeld op het contact  maken met de gasten en op de inhoud van je verhaal.

Week 9

Deze week is de afronding van het project. Je zorgt dat je alles bij elkaar voegt tot een mooi portfolio. Daarnaast ga je reflecteren op wat je hebt gedaan, hoe het gegaan is, wat je hebt geleerd en wat je een volgende keer anders aan zou pakken.



BVA - Beratung im Drei-Partner-Modell (3PM) - Projektanbahnung - Der Weg  zum Projekt

Opdracht 18: Reflectie op project

Einstein - Als je doet wat je deed, krijg je wat je kreeg -Je gaat elkaar interviewen in tweetallen. Dit neem je op in teams. In je interview ben je 3 minuten lang de persoon die vragen stelt en 3 minuten lang de persoon die de vragen beantwoord. In totaal duurt jullie gezamenlijk interview dus 6 minuten.

Tijdens dit interview komen van jullie beide de volgende onderdelen naar voren:

  • Wat je verwachtingen waren, je leerdoelen waren en hoe je je had voorgenomen de opdrachten aan te pakken.
  • Wat je hebt gedaan, hoe je het hebt aangepakt, of dit overeen komt met je verwachtingen en of je je leerdoelen hebt gehaald.
  • Wat er niet goed gegaan is en hoe je dat de volgende keer anders aan gaat pakken en waarom.
  • Wat je wel goed gegaan is en wat je de volgende keer weer precies zo gaat doen.

Dit filmpje leveren jullie alletwee in via Teams al MP4 bestand.



Opdracht 19: Portfolio

Voor je portfolio voeg je alle opdrachten van het project (compleet/integraal) samen tot één groot verslag. Dit verslag heeft een voorblad, een inhoudsopgave, een inleiding, paginanummering etc.

Lever in als PDF



Portfolio printen: snel en eenvoudig online - Printenbind.nl

Week 10

Deze week ga je met je docenten van het project in gesprek over je protfolio.



Indeling SLB-gesprek – Lessen Jean-Paul Poell

  • Het arrangement Project werkvoorbereiding infra 1e jaar 2023 is gemaakt met Wikiwijs van Kennisnet. Wikiwijs is hét onderwijsplatform waar je leermiddelen zoekt, maakt en deelt.
