Een vlak figuur is tweedimensionaal (2D). Het is dus plat (vlak).
Sommige figuren hebben een bijzondere naam.
Zoals een driehoek, vierhoek, vierkant, rechthoek, ruit, parallellogram en vlieger.
Een figuur heeft hoekpunten en zijden. In een hoekpunt komen twee zijden bij elkaar.
De hoekpunten geef je aan met een hoofdletter.
Hierboven zie je vierhoek. Dit is een figuur met vier hoeken.

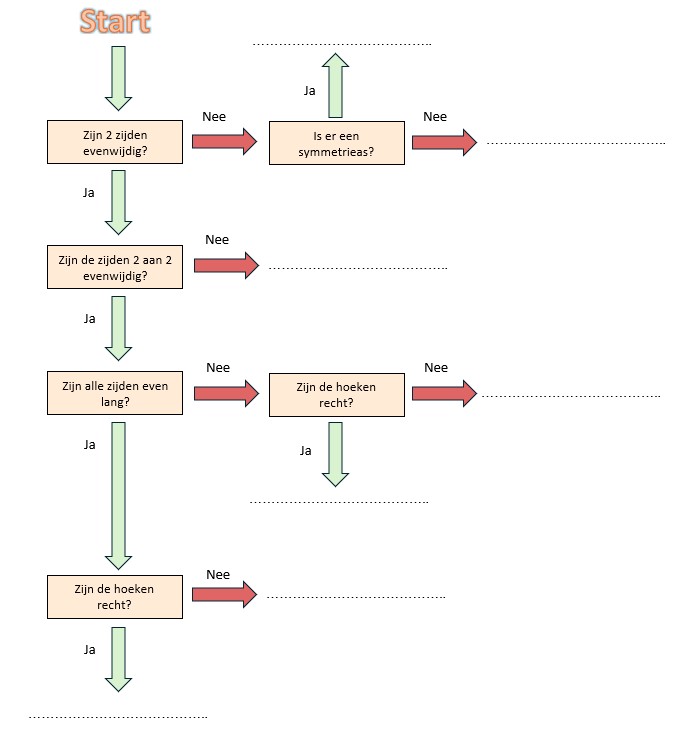

Er zijn ook speciale vierhoeken.
Dit zijn: vierkant, ruit, rechthoek, parallellogram en vlieger.
Wat dat betekent lees je verderop.
Ook zie je twee stippellijnen in de figuur. Deze lijnen noem je diagonalen.
Deze lijnen lopen dwars door de figuur heen naar een ander hoekpunt.
Meestal zijn deze lijnen gestippeld. Ze worden namelijk niet echt getekend.
Vlakke figuren - Inleiding 2
Om aan te geven dat lijnen dezelfde lengte hebben, plaats je een dwarsstreepje door de betreffende lijn.
Zo zie je hieronder dat \(\small\text{AD}\) dezelfde lengte heeft als \(\small\text{AB}\). Dit geldt ook voor \(\small\text{CD}\) en \(\small\text{BC}\) etc.
Vlieger
Ook zijn er driehoeken. Een driehoek is een figuur met drie hoeken.
Speciale driehoeken zijn een rechthoekige driehoek, gelijkbenige driehoek en een gelijkzijdige driehoek.
Een driehoek kan nooit diagonalen hebben.
Vlakke figuren - Driehoek
Een driehoek heeft drie hoekpunten en drie zijden.
Hier zie je driehoek \(\small{\text{ABC}}\). Je schrijf ook wel: \(\small{\triangle{\text{ABC}}}\).
Vlakke figuren - Vierkant
Hieronder zie je een vierkant \(\small{\text{ABCD}}\).
De zijden van een vierkant staan loodrecht op elkaar.
Alle zijden zijn even lang.
De twee diagonalen van een vierkant zijn even lang.
De twee diagonalen staan loodrecht op elkaar.
De twee diagonalen delen elkaar middendoor.
Vlakke figuren - Rechthoek
Hier zie je twee keer rechthoek \(\small{\text{ABCD}}\).
De zijden van een rechthoek staan loodrecht op elkaar.
De zijden die tegenover elkaar liggen zijn even lang.
De twee diagonalen van een rechthoek zijn even lang.
De twee diagonalen delen elkaar middendoor.
Vlakke figuren - Parallellogram
Hier zie je twee keer parallellogram \(\small{\text{ABCD}}\).
De zijden die tegenover elkaar liggen lopen evenwijdig.
De zijden die tegenover elkaar liggen zijn even lang.
De twee diagonalen delen elkaar middendoor.
Vlakke figuren - Ruit
Hier zie je twee keer ruit \(\small{\text{ABCD}}\).
De vier zijden van een ruit zijn even lang.
De twee diagonalen van een ruit staan loodrecht op elkaar.
De twee diagonalen delen elkaar middendoor.
Vlakke figuren - Vlieger
Hier zie je twee keer vlieger \(\small{\text{ABCD}}\).
Zijde \(\small{\text{AB}}\) is even lang als zijde \(\small{\text{BC}}\).
Zijde \(\small{\text{CD}}\) is even lang als zijde \(\small{\text{AD}}\).
De twee diagonalen van een vlieger staan loodrecht op elkaar.
Vlakke figuren - Voorbeeld
De vlakvulling wordt vaak gebruik gemaakt van vlakke figuren.
Deze vlakvulling bestaat uit allemaal ruiten.
