Een warmte wiel is een ronde schijf die is opgebouwd uit aluminium lamellen die warme of koude lucht opneemt en deze weer afstaat.
er zijn 3 soorten warmtewielen:
Condensatiewiel.
Enthalpiewiel.
Sortiewiel.
Condensatiewiel.
Deze warmtewielen hebben vooral voelbare warmteterugwinning als doel. waarbij de temperatuur belangrijker is dan de luchtvochtigheid. een condensatiewiel is is goed in het overbrengen wan warmte en minder geschikt om vocht terug te winnen.
Sorptiewiel
Dit warmtewiel is het beste in vochtterugwinning, vochtterrugwinning is belangrijk in koude periodes om het vocht wat in de uitgeblazen lucht zit op te vangen en deze weer te gebruiken bij de ingeblazen lucht. in de zomer wordt de het vocht welke zich in de warme lucht bevind niet mee ingeblazen.
Enthalpiewiel
dit is een combinatie van het condensatie- en sorptiewiel. en wordt gebruikt om zowel warmte als vocht terug te winnen. dit wiel is is meer geschikt om vocht terug te winnen dan een condensatiewiel, maar minder geschikt dan een sorptiewiel.
Welk wiel moet ik kiezen
welk type warmtewiel er nodig is? om warmte terug te winnen kun je het beste een condensatiewiel kiezen. als je vocht terug wilt wilt reguleren kies dan voor een enthalpie- of een sorptie wiel. met deze warmtewielen wordt ook het hoogste redenment gehaald omdat je het inkomend vocht niet hoeft te koelen of verwarmen.
Waarom gebruiken we een warmtewiel?
Waarom gebruiken we een warmtewiel?
Een warmtewiel wordt ingezet om met de afgezogen lucht de inkomende lucht te verwarmen of te Koelen. tevens kan het vocht hergebruikt worden of juist buitengehouden worden.Dit noemen we recuperatie van vocht?
Waar bevind zich het warmtewiel?

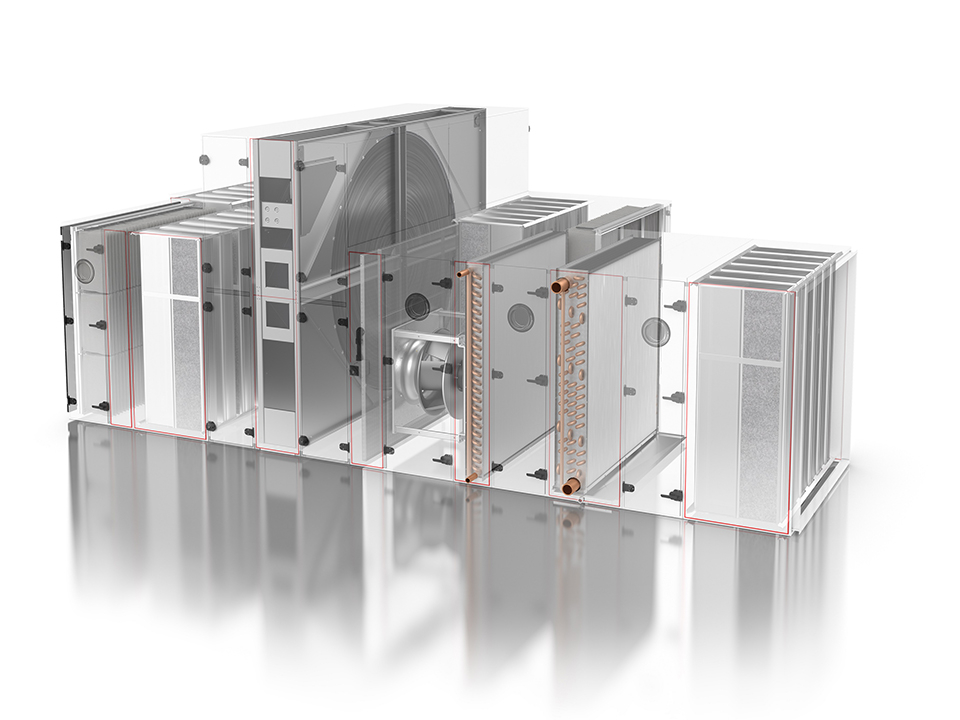

Het warmtewiel bevind zich in een luchtbehandelingskast. deze kasten staan opgesteld in een technische ruimte van een gebouw. in deze ruimte bevinden zich meerdere utilities en machines om het gebouw zijn specifieke functie te kunnen laten uitvoeren.
Duurzaamheid en gezondheid
Het principe van ventilatie met warmteterugwinning bestaat al lange tijd. Door de opwarming van de aarde en de hoge energiekosten wordt er tegenwoordig nog meer aandacht besteed aan het terugdringen om het gebruik van fossisliele brandstoffen. Ook speelt er het comfort van de ventilatie een belangrijke rol. Vooral in koudere en warmere maanden worden hogere eisen gesteld aan het ventilatiesysteem. denk hierbij aan het ongemak van droge binnenlucht tijdens de koude maanden en de hitte van de zomermaanden.Hierbij wordt vaak met de vinger naar ventilatie gewezen.
Een goede oplossing voor deze problemen is warmterecuperatie met energieterugwinning d.m.v een warmtewiel.
Hoge warmte terugwinning
De massa van het warmtewiel slaat in de winter veel warmte op uit de afgevoerde lucht en wisselt die door omwenteling van het wiel (ideaal 12/minuut) terug uit naar de vers aangevoerde lucht. De nieuwste generatie warmtewielen passen door metingen de rotorsnelheid automatisch aan voor een maximale terugwinning. Het thermisch rendement kan bij een goeie balans behaald kan worden en loopt op tot +80%.
Minder last van droge lucht in de winter
In koude periodes bevat de buitenlucht weinig vocht. Wanneer je die droge lucht verder opwarmt, voelt deze nog droger aan en ontsteken slijmvliezen of ontstaat irritatie van de ogen. Door het principe condenseert een warmtewiel een deel van het onttrokken vocht van binnen en wordt die opnieuw aan de verse lucht meegegeven. De meeste types wisselaars winnen geen vocht terug. Een warmtewiel kan naargelang het type (condensatie of sorptie) tot 75% van het onttrokken vocht (met energie) terugwinnen. Dit vocht bevat ook veel energie die in werkelijkheid bovenop het temperatuurrendement komt.
Minder drukkend warmtegevoel in de zomer
In de zomer, zorgt de frisse temperatuur in het gebouw dat de verse lucht lichtjes worden afgekoeld. Maar belangrijker nog, dat het vocht uit de warme en vochtige verse lucht wordt onttrokken. Zodat dat de afgekoelde en drogere lucht naar de woning wordt gevoerd. De droge lucht voelt tijdens de zomer een stuk comfortabeler aan als vochtige lucht. bijkomend voordeel: wanneer je deze drogere lucht verder wil afkoelen, kost dat gewoonweg veel minder energie.
Onderhoud van het warmtewiel.
Onderhoud warmtewiel
Warmtewielen zijn gevoelig voor vervuiling. Zonder regelmatige reiniging neemt het rendement van een warmtewiel af en zullen de kosten voor het energieverbruik stijgen. Daarnaast heeft vervuiling in een warmtewiel ook nadelige gevolgen voor de luchtkwaliteit. Het is daarom zaak dat warmtewielen regelmatig gereinigd worden.
De onderhoudsfrequentie is minimaal 1x per jaar.
Uitzonderingen hierop zijn:
Afwijkende voorschriften van de fabrikant.
In een vervuilende omgeving kan er meer onderhoud van specifieke onderdelen wenselijk zijn.
Veiligheid.
Bij werkzaamheden aan een warmtewiel, zorg ervoor dat deze stilstaat door de hoodtschakelaar uit te zetten en te borgen doormiddel van een slot!
Visuele controle bestaat uit:
Controle van de afdichtingen.
Loszittende bouten en moeren van de bevestiging van de motor op de draagconstructie.
Oxidatie van alle bevestigingsonderdelen (bouten/moeren).
Alle elektrische aansluitingen (losse verbindingen).
Beschadigingen, corrosie en slijtage van het warmtewiel.
Onbalans/ trillingen/ geluid van de aandrijfmotor. Indien één van deze factoren of een combinatie hiervan aanwezig is, duidt dit altijd op een defect of slijtage van de rotor- of motorlagers of verlopen uitlijning van de poelies.
Controle van de v-snaren op overmatige slijtage. De slijtage moet symmetrisch zijn op beide vlakken.
Controle op vervuiling van het warmtewiel.
Reinigen van het warmtewiel.
Welke werkzaamheden worden er uitgevoerd tijdens het schoonmaken van het warmtewiel:
Schoonmaken van de condensovangbak, en reinigen van de bijbehorende sifon.
Lichte vervuiling op het warmtewiel verwijderen met een stofzuiger en een zachte borstel.
met behulp van water en chemicalien kan er zware vervuiling verwijderd worden.
Mocht het warmtewiel niet voldoende gereinigd kunnen worden en niet aan het rendement kunnen voldoen, dient deze vervangen te worden. perodiek onderhoud en controle is hierin belangrijk.
