Hoe ga je door de wiki

tips voor als je gaat beginnen aan deze wiki .

Werk de onderwerpen af van boven naar beneden.
Maak de toetsen aan het einde van de onderwerpen,op deze manier kun je voor jezelf nagaan of je de stof begrijpt.



Succes en veel plezier!



Leerdoelen

Aan het einde van deze les ,

- weet je wat ventileren is.

- kun je uitleggen waarom je een huis moet ventileren.

- kun je uitleggen op welke manieren je een huis kunt ventileren.

- weet je  wat de samenstelling van lucht is.

- kun je uitleggen wat er gebeurt als lucht verwarmd wordt, en weer afkoelt.

- kun je uitleggen wat de voordelen zijn van het ioleren van een woning.

- kun je uitleggen wat de invloed is op het binnenmilieu van een woning, als je vetileert.



Inleiding.

Ventilatie

Ventilatie of luchtverversing is het vervangen van lucht in een ruimte. De vuile of verontreinigde lucht in een ruimte wordt vervangen door schone lucht. Bijvoorbeeld kooklucht, schimmelsporen, chemische lucht van reinigingsmiddelen of geur van dieren. De noodzakelijke hoeveelheid te verversen lucht (het debiet) hangt af van de productie van vocht, koolstofdioxide (CO2) en verontreiniging en de aard van de verontreiniging, en van het aantal mensen of dieren die in die ruimten verblijven. Voor scholen, kantoren, ziekenhuizen en woningen gelden daarom verschillende normen. In Nederland is de ventilatie aan normen onderworpen en wel in het Bouwbesluit worden de normen per gebruiksfunctie gehanteerd.

In lucht zit zuurstof. Als je in een gesloten ruimte zit dan verbruiken mensen en dieren deze zuurstof. Ook vuur van een openhaard of een gasfornuis gebruiken zuurstof. Door te ventileren vul je het tekort aan zuurstof weer aan met verse buitenlucht.

Lucht kun je verwarmen en ook afkoelen. Het verwarmen doe je bijvoorbeeld met een verwarmingsinstallatie in de winter en op koudere dagen. In de zomer kun je de te warme lucht afkoelen met een airconditioning. Op deze manier veraangenaam je het binnenklimaat in de woning.

In lucht zit naast zuurstof (en andere gassen) ook waterdamp. In warme lucht is meer ruimte voor waterdamp dan in koude lucht. Als er teveel waterdamp in de lucht zit dan kun je deze zien. Bijvoorbeeld als het buiten vriest. De lucht die je dan uitademt, is lucht met veel waterdamp (vocht), je ziet dan heel veel kleine waterdruppels als een "rook" bij het uitrademen.
Door te douchen krijg je teveel vocht in de badkamer. Het wordt dan mistig. Je kunt dit vocht verwijderen door te ventileren.

Ventilatie is belangrijk voor de gezondheid van mensen en dier die in de woning aanwezig zijn. In een vochtige ruimte, kunnen schimmels en  bacteriën groeien, deze kunnen ook allergieën veroorzaken. We kunnen natuurlijk of mechanisch ventileren.
Bij een natuurlijke ventilatie ben je afhankelijk van de aanwezigheid van openingen die in de vloeren, wanden en dak van een huis zitten.  Door wind kan de buitenlucht dan ongehinderd het huis binnendringen en de binnenlucht het huis weer verlaten. Het is een gezonde manier van ventileren, de verse lucht komt direct naar binnen, en het ventileren op deze manier kost geen extra energie. Nadeel van het systeem is de beperkte controle die men heeft over de aan- en afvoer van lucht. Op warme zomerdagen werkt natuurlijke ventilatie niet voldoende, tijdens koude perioden werkt hij juist te goed en ontstaat er tocht. Ramen worden dan gesloten met als resultaat onvoldoende frisse lucht. Het probleem is te ondervangen door extra roosters te plaatsen; daarmee is in elk jaargetijde een adequate ventilatieregeling mogelijk
Bij mechanischeventilatie wordt er gebruik gemaakt van een ventilator die de verontreinigdelucht in een huis naar buiten wegblaast of juist binnen blaast. De verse buitenlucht komt dan door openingen weer in de woning.
.





Toets: deeltoets ventilatie

Ventilatie, vroeger en nu

In het verleden werd de lucht in gebouwen op een natuurlijke wijze ververst. In de middeleeuwen zaten vaak alleen openingen in de huizen om licht en lucht door te laten. In de winter werd dan lucht in de huizen verwarmd met behulpvan open vuren op koo- en haardplekken. Om de temperatuur in de ruimten te regelen konden de openingen ook middels luiken geopend en  gesloten worden. Later werden er in de leefruimten ramen met glas geplaatst.

Nu was de ruimte afgesloten en kwam er toch daglicht binnen. Als je de ruimte wilde luchten kon je het raam open zetten. Maar de kieren in de ramen en deuren zorgden voor ventilatie.

In de oliecrisis in de jaren 70 was er een tekort aan brandstoffen. Er waren nog veel mensen die de olie als brandstof gebruikten om hun huizen te verwarmen. Men werd zich ervan bewust dat de voorraden aardolie, steenkool en gas eindig zijn. Men ging letten op het algemeen energiegebruik.Er werd ook in de woningen en gebouwen gelet op het energiegebruik. Er verdween nog veel warmte via kieren in ramen en deuren en werden de eerste maatregelen genomen die de grootste kieren en openingen in huis afdichten, veealal door het plaatsen van tochtstrips. Om nog meer energie te sparen ging men de buitenmuren en daken te isoleren en het plaatsen van dubbel glas. De huizen werden luchtdicht gemaakt. Ventilatie werd geregeld met uitzetramen en/of draaikiepramen. s'Winters was dit echter geen goede oplossing doordat de ramen dicht werden gehouden, werd de lucht in huis onvoldoende ververst. Dit resulteerde in ongezonde lucht in de woningen, mede omdat toen ook nog veel mensen in huis rookten.

Om energie te besparen is het isoleren en luchtdicht maken van woningen belangrijk, immers de warmte die je niet verliest hoef je ook niet op te wekken. Ook is het bespaten van energie beter voor het mileu. Als we minder energie verbruiken dan stoten we ook minder verbrandingsgassen uit. Verbrandingsgassen zorgen ervoor dat de kwaliteit van de lucht die inademen steeds slechter wordt. We moeten op sommige plekken in de wereld de verse lucht die we gebruiken om te ventileren eerst zuiveren.

Op vandaag maakt men meer gebruik van mechanische ventilatie. Dit wil zeggen dat de lucht door een ventilator via een leiding wordt afgezogen en naar buiten wordt afgevoerd. De verse lucht komt dan via rooster het huis binnen. Deze roosters zijn vaak in raamkozijnen aangebracht maar het kan ook in de buitenmuren aangebracht zijn. In de winter als het erg koud wordt zorgt de koude (ventilatie)lucht een onbehaaglijk gevoel in huis. Mensen sluiten dan de roosters af, hierdoor komt er geen verse lucht de woning binnen. De luchtkwaliteit kan slecht worden. Dit kan gevaar opleveren, zelfs zo gevaarlijk dat mensen kunnen overlijden. Een goede oplossing hiervoor is een balansventilatie. Deze voert de vuile lucht af  en voert voorverwarmde verse lucht weer toe.

Bij een verversing door de buitenlucht binnen te blazen, wordt verse lucht met behulp van ventilatoren in de woning gepompt langs aanvoeropeningen in leefruimten en slaapkamers. De vervuildelucht wordt zo gedwongen om de woning via de afvoeropeningen in de ruimten zoals keuken, wasruimten en toilet/badkamer te verlaten. De afvoeropeningen monden uit in een kanaal dat boven de nok van het dak uitsteekt. dit wordt niet meer toegepast, het is te duur in aanleg, en het rendement te laag.

Bij een verversing door de lucht af te zuigen. Hiedoor zal de vervuilde lucht via afvoerroosters in toiletten, badkamers, berging en keuken uit de woning worden weggezogen. Door de onderdruk die hierdoor gecreëerd wordt, wordt verse lucht via raamroosters de overige ruimten van de woning binnengebracht, slaapkamers, woonkamer. Intern in de woning wordt de lucht tussen de kamers getransporteerd via roosters in deuren, of via een opening onder de deuren. deze methode zie je nog veel.

Het verwarmen van een ruimte.

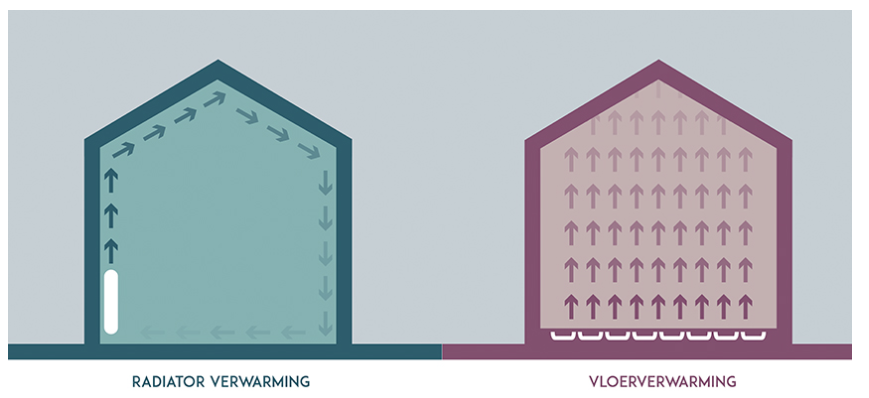

een woonruimte kan op verschillende maniere verwarmd worden. Er zijn diverse manieren om dit te doen. In de inleiding al werd gezegd dat je de lucht in een ruimte kunt verwarmen. Warme lucht stijgt omhoog en koude lucht daalt.
Veel woningen worden verwarmd door gebruik te maken van radiatoren en of vloerverwarming.

A  Verwarming met radiatoren

Veel huizen worden verwarmd door middel van een cv-ketel die warmwater pompt naar radiatoren. De radiatoren zijn in de meeste gevallen geplaatst onder of naast de ramen. Dit is de koudste plek in de kamer. Glas isoleert namelijk veel minder dan de buitenmuren. De radiator verwarmt lucht waarna deze opstijgt naar het plafond. Daar zal de lucht zich verplaatsen en langzaam afkoelen om vervolgens weer naar beneden te zakken. Bij de radiator zal de lucht weer gaan opwarmen en weer stijgen. De de lucht gaat zo door de kamer circuleren. Doordat de koude lucht over de vloer weer naar de radiator gaat krijgen mensen last van koude voeten bij dit systeem.



B  Vloerverwarming

Bij vloerverwarming gaat warm water door slangen die over de gehele vloer zijn verdeeld. De warmte stijgt nu gelijkmatig over het gehele vloeroppervlak naar boven. Hierdoor zal het op elke plaats in de kamer behaaglijk aanvoelen.

Ventilatie in een woning





Natuurlijke ventilatie

De ruimtes worden geventileerd door openingen in de buitengevels en het dak. Dit kan ook door het openzetten van klapramen of draai-kiepramen.

Als je ramen en deuren helemaal gaat openzetten kan er veel wind door het huis gaan. Er wordt dan er veel lucht in een korte tijd uit een ruimte ververst. Dit noemen we doorspuibaarheid. Dit doen we in de zomer om warme lucht uit de woning te krijgen. Of als er in de woning rook of gas aanwezig is dat snel moet worden verwijderd.

natuurlijke ventilatie

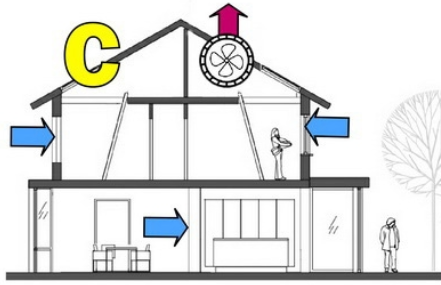

Natuurlijke toevoer met mechanische afvoer.

Dit syteem maakt ook gebruik van een motor. Alleen nu zuigt de motor de vervuilde lucht via kanalen in keuken, badkamer en toilet weg en blaast deze naar buiten. Via roosters in ramen of muren komt er verse lucht naar binnen. De lucht verplaatst zich dan verder via kieren onder de binnendeuren naar naar andere ruimtes naar de afzuigpunten

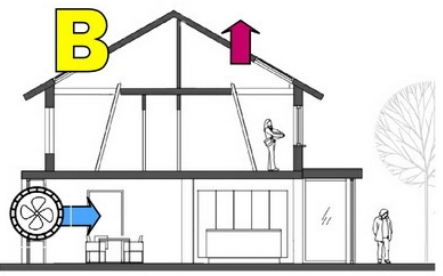

ventilatie door lucht weg te zuigen



Ventilatie met mechanische toevoer

Bij dit systeem wordt er met een motor buitenlucht via kanalen naar alle ruimtes in een woning geblazen. De aangevoerde buitenlucht zal de vervuilde binnenlucht via roosters in muren of ramen naar buiten duwen. Het nadeel van dit systeem is dat in natte ruimtes zoals badkamers en toilteruimtes de ventilatie niet goed werkt. Hier kunnen dan vocht- en schimmelplekken ontstaan.

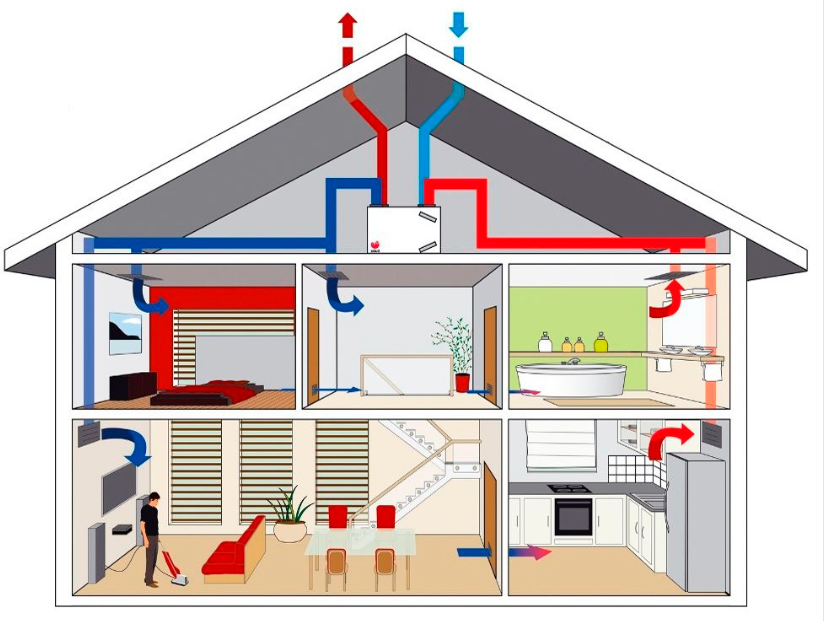

Balans ventilatie

Bij balansventilatie wordt de lucht, binnen een woning, doormiddel van een motorunit toegevoerd en afgevoerd. In de natte ruimtes zoals de keuken, badkamer, berging en toilet wordt de vervuilde lucht via rooster en kanalen afgevoerd. De toevoer van verse lucht gaat ook weer via rooster en kanalen naar de overige ruimtes. Als er evenveel lucht wordt toegevoerd als afgevoerd, dan is de ventilatie in balans.

Een nadeel van ventileren is dat lucht die in een ruimte wordt opgewarmt, weer wordt afgevoerd via het ventilatie systeem. De koude lucht die de woning wordt binnengeblazen geeft een onbehagelijk gevoel en kost het extra energie om de lucht weer op te warmen. Om dit probleem te voorkomen wordt de balans ventilatie gecombineerd met een WTW installatie. WTW betekent "Warmte Terug Winning". Het gaat als volgt:

Via een motorunit wordt buitenlucht via kanalen naar de ruimtes in het huis geblazen. Via andere kanalen wordt de warme vervuilde lucht weer afgevoerd naar dezelfde motor. In de motor kruist de warme en koude lucht elkaar. Dit gaat via een warmte wisselaar. Doordat de warme lucht door de wisselaar gaat warmt de wisselaar op. De koude lucht die ook door deze wisselaar gaat wordt door de wisselaar opgewarmd. Zo wordt wel 90 procent van de warmte uit de vervuilde lucht weer hergebruikt.

                                                                                             https://www.interieurdesigner.nl/

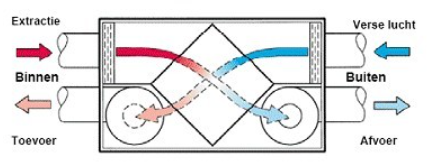

de warmte wisselaar.

Bron https://warmtepomp-weetjes.nl/



Door deze wiki te maken heb je nu kennis van hoe de ventilatie vroeger gebeurde.

hoe de diverse ventilatiesystemen die op vandaag gebruikt worden werken.

Je hebt een idee van het eenrgiegebruik van de diverse systemen.

Je hebt inzicht in het ventilatiesysteem wat bij jou thuis gebruikt wordt.

extra informatie voor belangstellenden en mensen die verder willen gaan in de warmte transitie

voor geinteresseerden die een klimaatregeling willen maken die en dit energie neutraal willen doen,

Kijk op de volgende site voor de diverse mogelijkheden.

Op deze site kun je ook het benodigde vermogen berekenen voor warmtepompen voor woning gebruik.

https://warmtepomp-weetjes.nl/
