Een els of priem gebruiken we om een klein gaatjete maken in hout, zodat we de schroef op de juiste plaats kunnen vastdraaien.
Normaal wordt het gaatje gemaakt door met de vlakke handop de els te slaan, hierna trekken we de priem met een draaiende beweging terug uit het hout.
Een tweede mogelijkheid is om de els met 1 lichte slag van de hamer in het te drijven, daarna halen we de priem er terug uit met een draaiende beweging.
de els of de priem
Opgelet!
Een priem is geen boor, je gebruikt de els dus niet om gaatjes te maken in hout!

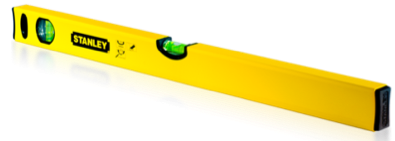

De waterpas
De waterpas is een toestel dat we kunnen gebruiken om voorwerpen perfect horizontaal of vertikaal op muren te bevestigen. De waterpas is gewoon een lat met 2 ingebouwde buisjes gedeeltelijk gevuld met vloeistof. Omdat deze buisjes maar voor een gedeelte gevuld zijn met vloeistof ontstaat er een luchtbel. Als deze luchtbel perfect in het midden tussen de streepjes op het buisje staat, dan staat ons voorwerp mooi horizontaal of vertikaal.
Waterpassen vinden we in vele lengtes en uitvoeringen naargelang het gebruik.
Vb. Een metser kan weinig doen met een waterpas van 15cm.
Soms is het handig, als we grote lengtes moeten uitpassen, om gebruik te maken van een lange rechte lat die we dan onder de waterpas plaatsen.
de waterpas

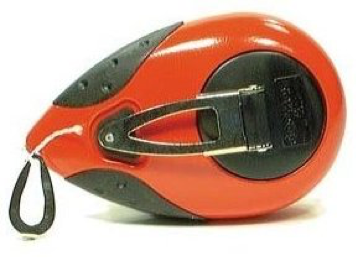

De smetkoord
De smetkoord is een klein toestelletje dat we gebruiken om lange rechte lijnen af te tekenen op muren, plafonds, vloeren, enz…
De smetkoord is niet meer dan een lang koordje, opgerold in huis dat gevuld wordt met gekleurd krijtpoeder.
Nu is het simpel, we tekenen 2 punten af, meestal de uiterste punten, we houden de koord strak tussen deze 2 punten, trekken ze lichtjesnaar beneden en laten deze dan los.
De koord schiet nu tegen de muur en laat zo een fel gekleurde recht lijn achter.
We rollen de koord terug op zodat deze zich weer met krijtpoeder kan vullen.
het smetkoord
krijtpoeder om smetkoord te vullen
Voor grote projecten wordt de smetkoord tegenwoordig vervangen door een laserwaterpas.

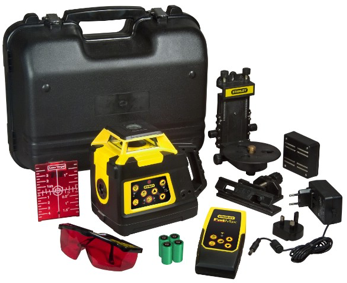

De laserwaterpas
De laserwaterpas vervangt de smetkoord bij grotere projecten, het is bij de duurdere versies niet meer dan een snel ronddraaiende laserstraal die, indien het toestel goed is afgesteld, een mooie rechte lijn op de muur laat zien, dit toestel is echter vele malen duurder dan een smetkoord.
de laserwaterpas
OPGELET!!!!
Kijk nooit in een laserstraal en richt deze nooit op andere personen; in het ergste geval kan het blindheid veroorzaken.
De onderstaande antwoorden moet je zelf nakijken; vergelijk jouw antwoorden met de goede
antwoorden, en geef aan in welke mate jouw antwoorden correct zijn.

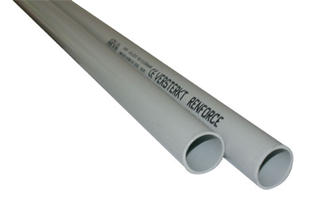

Tth staat voor Tube thermoplaste of wel buis uit thermoplastisch materiaal.
Simpelweg gezegd is dit gewoon een PVC buis.
Deze is buis is te verkrijgen in lengtes van 3m in verschillende kleuren, tegenwoordig vinden we meestal grijze buis, vroeger werd de gele buis meer gebruikt.
De meest gebruikte diameters zijn 16mm en 20mm, voor de overschakeling op metrische maten hadden we buizen van 5/8”en 3/4", deze maten zijn ongeveer even groot, oudere elektriciens zullen deze maatvoering nog altijd gebruiken.
Tth buis
Voordelen!
PVC buizen wegen aanzienlijk minder dan metalen buizen.
Aardsluitingen worden volledig uitgesloten.
Mits een speciale lijm kunnen tussen de buizen en verbindingsmoffen kunnen we de buizen waterdicht monteren.
De buizen zijn onbrandbaar, ze verkolen echter wel indien men ze een tijdje in een vlam houdt.
Tth buizen kunnen goed tegen zuren, basen, dampen, enz, dus ze kan worden ingemetseld in de muur.
Kleinere stukken kan men nog gebruiken als bocht, dus minder afval.
Nadelen
Tth buis mag niet gemonteerd worden in ruimtes waar de temperatuur de 60°C overschrijdt.
Mechanisch zijn ze minder sterk dan metalen buizen.

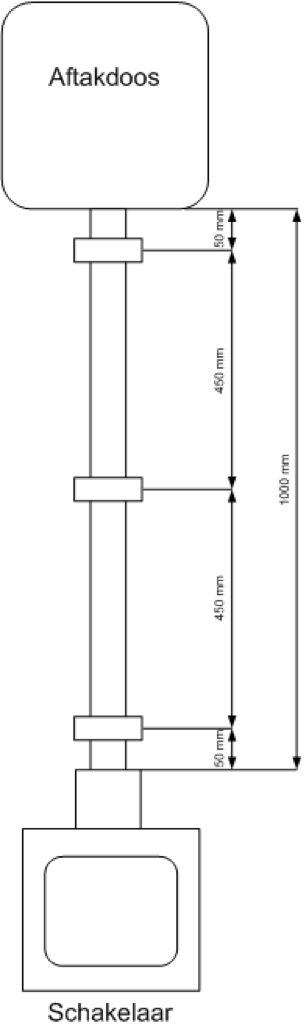

Ze moeten met voldoende beugels worden vastgezet vanwege de sterke uitzetting en krimping onder invloed van de temperatuur ( maximum 50cm tussen 2 beugels)
Inkorten en ontbramen van Tth buis
Kunststof buizen kan men inkorten met een buiskniptang ofwel een juniorzaag.
De bramen kan men verwijderen met een mes of een vijl.

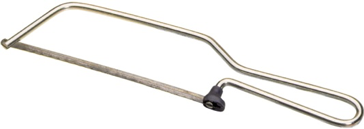

juniorzaag
buiskniptang
elektricienmes
Opgelet!!
- Let er op dat je niet in je handen zaagt.
- Meet altijd of er geen spanning (Volt ) op een kabel staat voordat je hem gaat doorzagen. Juniorzagen zijn niet geïsoleerd tot 1000V zoals je tangen en schroevendraaiers.
Plooien ( buigen ) van Tth buis
Omdat kunststof buizen dichtklappen als we ze zouden plooien zonder hulpmiddel, heeft men reeds lang geleden de plooiveer of buigveer uitgevonden.
Een plooiveer is een stalen veer die men in de buis schuift zodat deze niet dicht kan klappen als we de buis plooien. Voor elke dikte van buis heeft men een andere plooiveer nodig.
plooiveer
Nu we weten welke materialen te gebruiken is het belangrijk om te weten HOEwe deze gaan gebruiken. Als we de buigveer in de buis steken en plooien zo maar wat dan ga je als resultaat hebben dat de buis te scherpgeplooid is ( te kleine bocht).
De wetgeving, in ons geval het AREI( Algemeen Reglement op Elektrische Installaties ) vertelt iets over de grootte van de bocht die we moeten maken.
Voor een Tth buis staat er dat de minimum buigstraal 5x de uitwendige diametervan de buis moet hebben. Dus voor een buis van 16mm hebben we een minimum buigstraal nodig van 16mm x 5 = 80mm = 8cm.

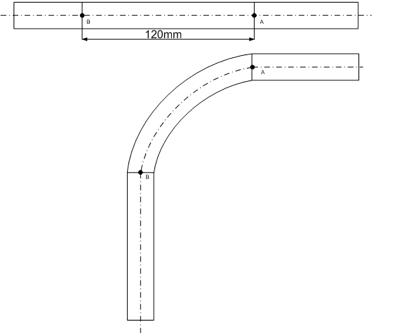

Praktisch wil dit zeggen dat we boven op de buis twee streepjes kunnen tekenen met het begin en einde van de bocht. Deze streepjes zullen 1,5 x de minimum buigstraaluit elkaar getekend moeten worden. Dus 1,5 x 8cm = 12cm = 120mm.
Minimum buigstraal: Afstand op de buis = 7,5 x de uitwendige diameter van de buis
We moeten deze buiging respecteren omdat we anders problemen gaan krijgen met het invoeren van de draden.
Hoe buizen plooien?
Bekijk volgend instructiefilmpje!
Buizen plooien met een plooiveer
Verbinden van een Tth buis
Bijna alle soorten buizen kunnen we verbinden met verbindingsmoffen.
Let er op dat je de buizen ver genoeg in de moffen inbrengt zodat ze stevig vast zitten, indien nodig kan je ze bij een Tth buis altijd verlijmen. Voor het oog van de klant is het zeer interessant om ongeveer de zeflde kleur verbindingsmoffen te gebruiken als de kleur van de buis.

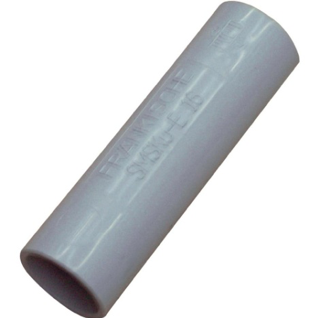

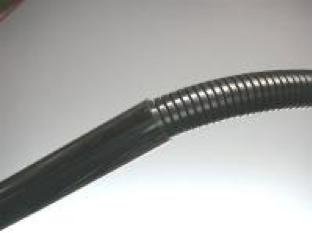

verbindingsmof
Een goede verbindingsmof moet nauw rond de buis aansluiten en stootrandje hebben binnen in het midden van de mof.
binnenkant
Afwerking
Indien we deze buizen in opbouwinstallatie met kabels gaan gebruiken worden de uiteinden van de buis voorzien van eindtullen zo lijkt alles veel mooier afgewerkt en hebben we tevreden klanten.
Bij een opbouwinstallatie met draad worden de buizen ingebracht in buisingangen op de toestellen, er zal nergens een einde zichtbaar zijn, dus moten we de eindtullen niet gebruiken.
Net zoals bij onze verbindingsmoffen kies een kleur van eindtul die
overeen komt met de kleur van de buis.
