Werken met PVC

Theorie Les duur is 50 minuten

Praktijk les duur is 90 minuten

Les is voor basis en kader leerlingen niveau 1 en 2







In deze les gaan we het hebben over de stankafsluiter, waarom wordt deze gebruikt en waar moet men op letten. Tevens behandelen we de stroming in het leidingwerk.

Tussendoor moeten er vragen beantwoordt worden en  is er een opdracht van het monteren van een sifon.

De vragen kun je opzoeken in je leerboek of op internet

Leerdoel







De leerling weet nu de functie van de sifon

De leerling leert werken met PVC buizen en hulpstukken

De leerling kan een leiding maken

Benodigheden

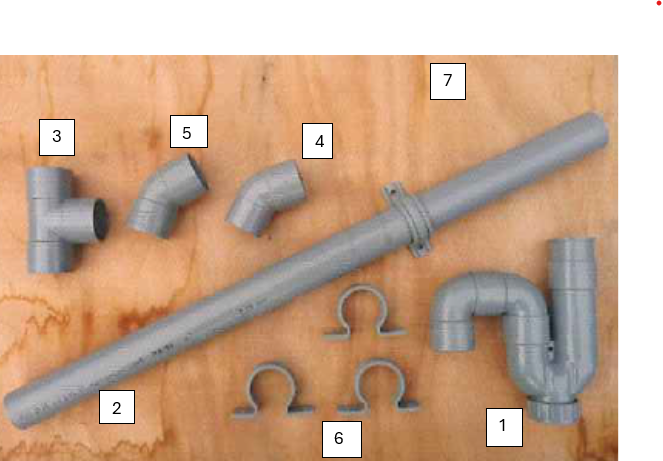

Materialen lijst



  1. 1x zwanenhals ∅40
  2. PVC buis ∅40mm lengte 1000mm
  3. 1x T stuk, mof/mof/mof ∅40
  4. 1x bocht 45˚ mof/spie ∅40
  5. 1x bocht 45˚ mof/mof ∅40
  6. 4x  zadelklemmen ∅40
  7. 1x plank 500 x 500 mm
  8. 8x Schroeven 4x16







Gereedschappen lijst







  • fijn vertanden zaag / verstekzaag
  • fijn vijl
  • rolmeter
  • stift / potlood
  • priem
  • kruisschroevendraaier



De sifon

Wat is een sifon

Een sifon wordt ook wel een waterslot of zwanenhals genoemd. Dit is een blokkade van water die het mogelijk maakt om twee gassen gescheiden te houden. Elk sifon werkt volgens het principe dat er een laag water in blijft staan dat fungeert als afsluiter. Standaard is de hoogte van het waterslot 50 mm, maar tegenwoordig heb je ook douchafvoeren die een kleiner waterslot hebben van 30 mm

Wat doet een sifon

In een sifon blijft een laag water staan. Dit water blokkeert de luchtstroom en zorgt ervoor dat de rioollucht niet in huis komt. Tevens zorgt een beker sifon ervoor dat vuil wordt opgevangen.

Er zijn verschillende soorten sifons op de markt, elke sifon heeft zijn specifieke toepassing en er zijn ook verschillende bevestigingen, denk hierbij aan schroefverbindingen en verlijmen

Bekersifon; Het water wat uit de kraan in de verticale afvoerbuis stroomt in de beker van de sifon.

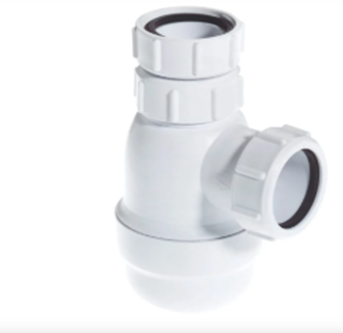

bekersifon
bekersifon

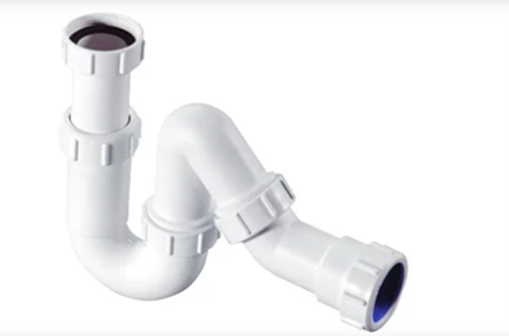

buissifon
buissifon

PVC leidingen







Bij woningbouw wordt pvc het vaakst gebruikt omdat de installateur dankzij de vaste verbindingen sneller en goedkoper kan werken.

Leidingen en hulpstukken van PVC worden verlijmd, waardoor  er een trek vaste verbinding ontstaat. PVC staat voor polyvinylchloride.

Bevestigen afvoer







De PVC buis van de afvoer bevestig je met een zadel of een PVC beugel aan de wand of aan het plafond. Met een zadel wordt de PVC buis strak tegen de wand gemonteerd. Om de water afvoer te beschermen tegen doorzakken, is het verstandig de buizen goed te ondersteunen.  Zorg dat je ook vlak bij een knie of bocht een beugel plaatst. Het afschot van horizontale leidingen bedraagt 5 mm per meter. De standaard lengte van een pvc buis is 6000 mm.

De maximale afstand tussen de beugels per diameter PVC leiding

Horizontale leiding:

32mm  ▶750mm

40mm   ▶750mm

50mm   ▶750mm

75mm   ▶750mm

110mm ▶1000mm

125mm ▶1000mm

160mm ▶1000mm





Verticale leiding

32mm  ▶1000mm

40mm   ▶1000mm

50mm   ▶1250mm

75mm   ▶1500mm

110mm ▶1500mm

125mm ▶1500mm

160mm ▶1500mm

Het verlijmen van de leidingen en hulpstukken

Het lijmen van de PVC leidingen gaan we niet doen, dit omdat we dan de bochten/t stukken en sifon weer kunnen hergebruiken en vanwege de damp van de lijm. De docent zal dit in de les behandelen.

Zorg altijd dat je netjes werkt, een goed toegankelijke/opgeruimde werkplek werkt gewoon beter. Gebruik de lijm en cleaner volgens de handleiding, gebruik veiligheidsmiddelen zoals voorgeschreven (mondmasker/bril/handschoenen). Werk dus veilig.

Teken de maat van het hulpstuk af op de leiding. Zo weet je tot waar het hulpstuk over de leiding zit.

Gebruik PVC cleaner voor de lijmverbindingen. Deze PVC cleaner doet meer dan ontvetten en schoonmaken. Door de cleaner worden de te verlijmen oppervlakte zacht en plastisch (week) gemaakt, zodat er een goede verlijming kan worden gemaakt. Cleaner de te verlijmen oppervlakte, dus de buitenkant van de buis en de binnenzijde van de hulpstukken.

Het schoonmaken met pvc cleaner van de pvc buis
Het schoonmaken met pvc cleaner van de pvc buis

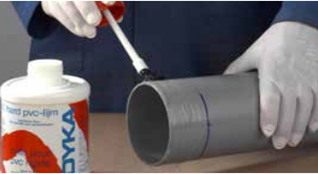

PVC lijm aanbrengen aan de buis
PVC lijm aanbrengen aan de buis

Zijn de te verlijmen delen schoongemaakt met de cleaner, dan moet je beide oppervlakte insmeren met lijm. Dus zowel de buis als het hulpstuk.  Zorg dat de lijm vloeibaar is en dat er overal lijm zit. Gebruik genoeg lijm maar niet teveel, teveel lijm hoopt zich op in de naad van de leiding wat resulteert in een niet gladde binnenzijde van de leiding. De lijm penetreert in het schoongemaakte oppervlak voor een dichte en sterke verbinding. De leiding en hulpstuk moeten in een beweging in elkaar worden geschoven terwijl de lijm nog vloeibaar is. Op deze manier smelten de twee delen samen tot een geheel. Verwijder met een doek het overtollige lijm. Als de lijm droog is, pvc lijm is sneldrogend, dan heb je een hele sterke en dichte verbinding.

Opdracht

Wat ga je doen

Je gaat een leiding aanleggen die bestaat uit pvc leidingen en een sifon, een t stuk en 2 bochten. De leidingen worden op de houten plaat gemonteerd.

Tijd

Je krijgt hiervoor 2 lesuren voor

Vraag 1

Vraag 2

Vraag 3

Vraag 4

Vraag 5

Vraag de materialen aan je docent en haal het gereedschap in het magazijn

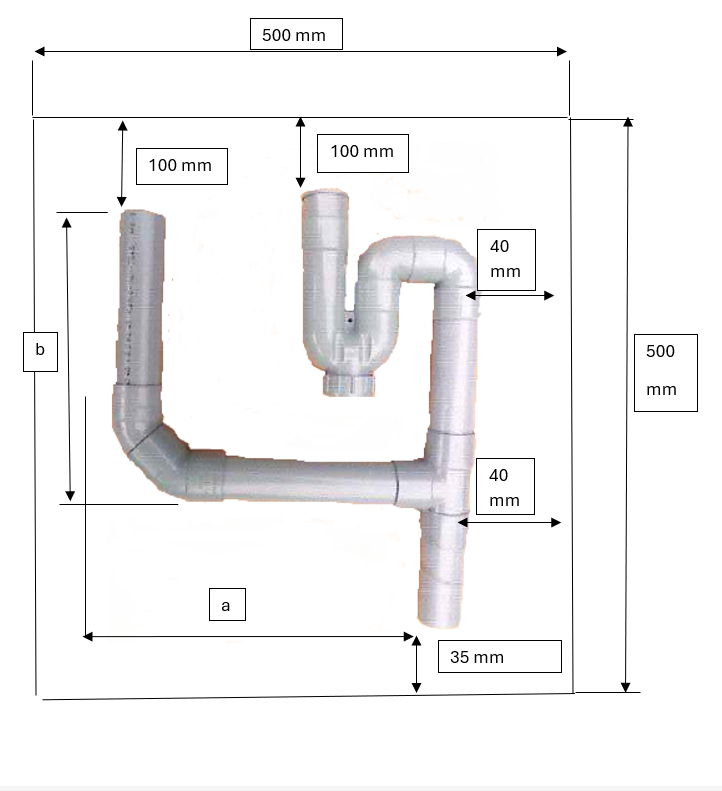

Werktekening

Stap 1 lengte van de leidingen

lengte 100 mm  aantal 1 stuks

lengte 150 mm aantal 2 stuks

lengte 200mm aantal 1 stuks

Stap 2 Het zagen van de PVC leidingen

Nu ga je de afgetekende maat afzagen

LET OP!! De PVC leiding nooit zo inspannen, de leiding kan gaan scheuren en ovaal worden zodat deze niet meer past
LET OP!! De PVC leiding nooit zo inspannen, de leiding kan gaan scheuren en ovaal worden zodat deze niet meer past

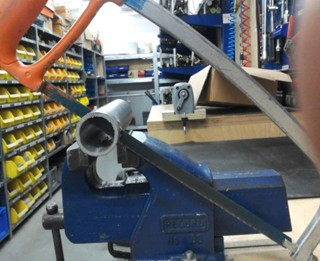

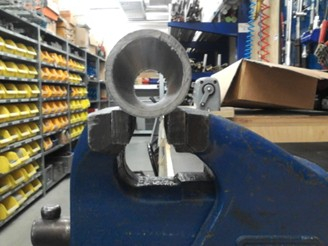

Zo span je de PVC leiding in de bankschroef voor het zagen en het vijlen
Zo span je de PVC leiding in de bankschroef voor het zagen en het vijlen
Zaag de PVC leiding recht af en op de juiste lengte
Zaag de PVC leiding recht af en op de juiste lengte

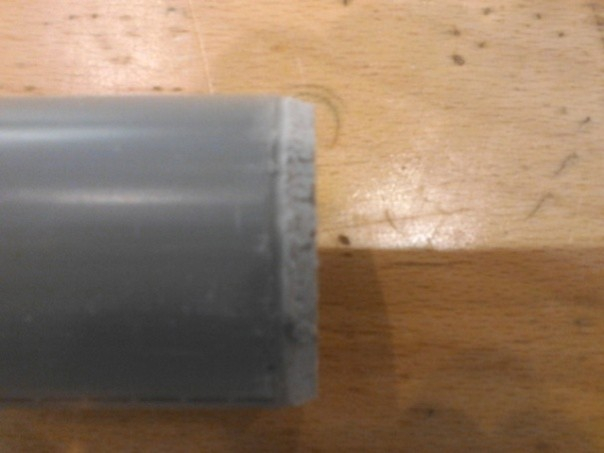

Stap 3 schuine kant vijlen

Vijl een kleine zoek rand aan de pvc leiding, doe dit alleen aan de zijde waar de leiding in de sok moet komen. Dit doen we dat de pvc leiding makkelijk in de sok zijn weg zoekt. De andere zijde doe je ligt afbramen zodat alles braam vrij is.
Vijl een kleine zoek rand aan de pvc leiding, doe dit alleen aan de zijde waar de leiding in de sok moet komen. Dit doen we dat de pvc leiding makkelijk in de sok zijn weg zoekt. De andere zijde doe je ligt afbramen zodat alles braam vrij is.

Vraag 6

Vraag 7

De sifon in elkaar zetten

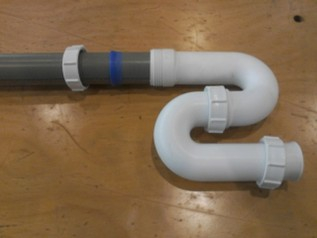

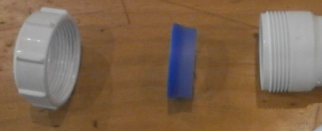

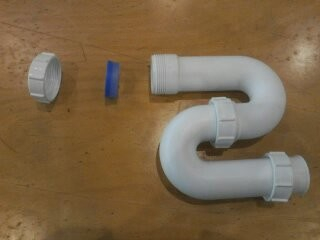

Draai de moer en de afdichtingsring los, let er op dat ze niet op de grond vallen. Pak de juiste lengte pvc leiding waar de sifon aan bevestigd moet worden.
Draai de moer en de afdichtingsring los, let er op dat ze niet op de grond vallen. Pak de juiste lengte pvc leiding waar de sifon aan bevestigd moet worden.
Draai alles handvast Let er op dat de afdichtingsring niet verschuift
Draai alles handvast Let er op dat de afdichtingsring niet verschuift

In elkaar zetten

Nu ga je alles in elkaar schuiven

Doe dit op een houten plaat van 500mm x 500mm

Let op of de maten goed zijn

Vraag 8

Beugels op maat plaatsen

Schroef de beugels op de juiste plaats en maat vast
Schroef de beugels op de juiste plaats en maat vast

Vraag 9

Vraag 10

Lever je opdracht in bij de docent
