Buigen met buigijzer

Buigen met buigijzer

Inleiding buigen met buigijzer

Opleidingen mbo bbl installatietechniek | GoflexIn deze les ga jij leren buigen met een buigijzer. Een echte installatietechnicus (loodgieter) kan een buis zonder koppelingen laten lopen van punt A naar punt B. Hier leer jij de eerste stap naar het worden van een echte installatietechnicus (loodgieter).

Je gaat 2 bochten op maat leren buigen. En leert hier de theorie achter. aan het eind heb je een stuk buis met 2 haakse bochten.



Over deze les

Thema van deze les

Het buigen van twee bochten

Lesdoel(en)

Aan het eind van deze les kan je de volgende bocht op maat buigen.

  • twee 90 graden bochten

Benodigde voorkennis

Om deze les te kunnen maken moet je weten hoe je moet afmeten met een rolmaat en moet je weten hoe je werkt met een winkelhaak.

Benodigdheden

  • Buigijzer met rolgeleider voor 15 mm buis
  • een rolmaat
  • een stift
  • een winkelhaak





Voorbereiding

Voordat je begint

Pak de benodigdheden voor deze les en leg ze klaar op de werkbank met een bankschroef.

De benodigdheden:

Buigijzers
Buigijzers

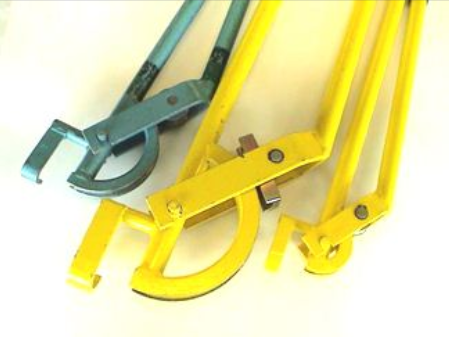

  • Een buigijzer met rolgeleider voor 15 mm buis.
  • Een rolmaat.
  • Een stift
  • Een winkelhaak



Deze benodigdheden leg je op de centrale werkbank met de bankschroeven. Aan deze werkbank gaan we de bochten oefenen.

Aan de docent vraag je de lengtes dunwandige stalenbuis.



buigen 90 graden bochten

De terugmeetmaat ontdekken.

Hier gaan we de terugmeetmaat behandelen voor het buigen van 90 graden bochten.

Deze maat heb je nodig om de bochten op de juiste plaats te buigen.

Om dit te begrijpen heb je de rolmaat en het buigijzer nodig.

Verder ga je ook buigen.

Hiervoor gebruik je alle middelen die je hebt klaar gelegd.





Opdracht:

Het buigen van de eerste bocht


De volgende onderdelen gebruik je bij deze opdracht.
- het buigijzer,
- de twee buizen,
- je rolmaat,
- de stift of potlood,






stap 1

Opdracht:

Het buigen van de eerste bocht



De eerste stap

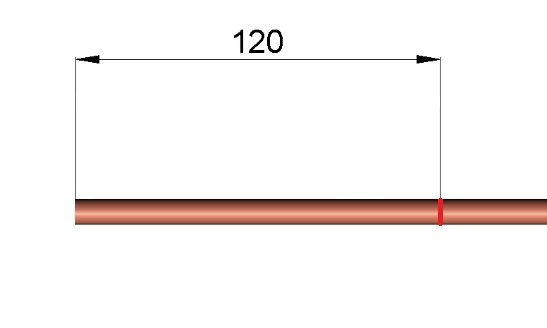

Zet als eerste een streep op 120 mm vanaf het begin van de buis.







Stap 2

Opdracht:

Het buigen van de eerste bocht

Stap 2

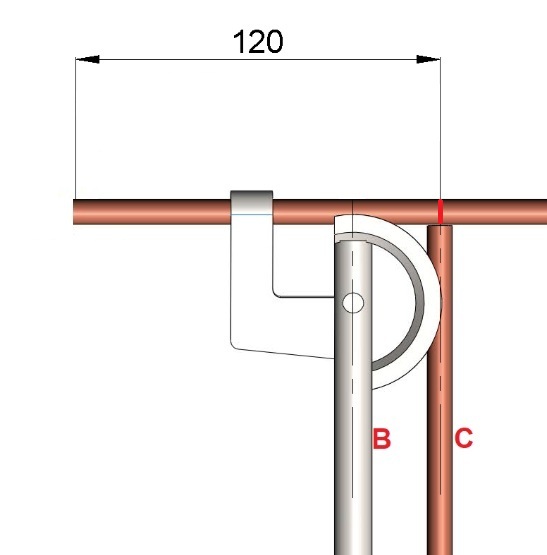

Plaats de tweede buis en het buigijzer zoals op de afbeelding.
Meet de maat tussen B en C.
Dit is maat X





Stap 3

Opdracht:

Het buigen van de eerste bocht

Stap 3

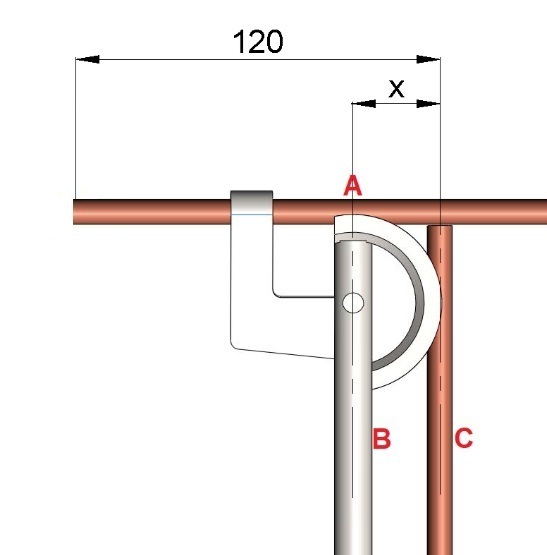

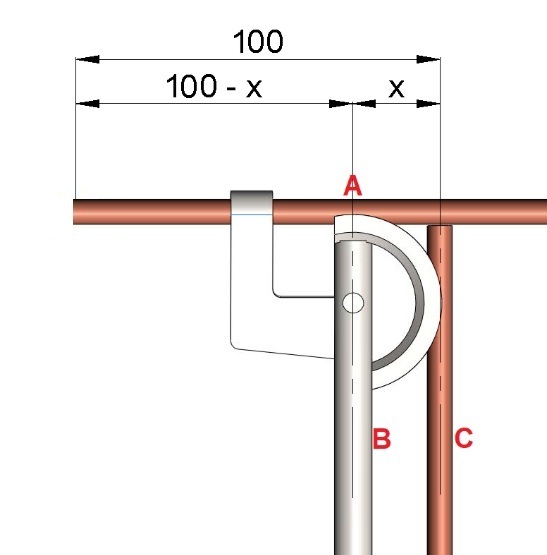

Bij het aftekenen op de buis moet je de terugmeetmaat X aftrekken van de 120 mm.
Dan zet je bij punt A een afteken streep op je buis.
Deze streep staat dus op 120 mm - de maat X.






Stap 4

Opdracht:

Het buigen van de eerste bocht

Stap 4

Plaats het buigijzer bij punt A.
Plaats het tweede deel van het buigijzer zoals op de afbeelding.

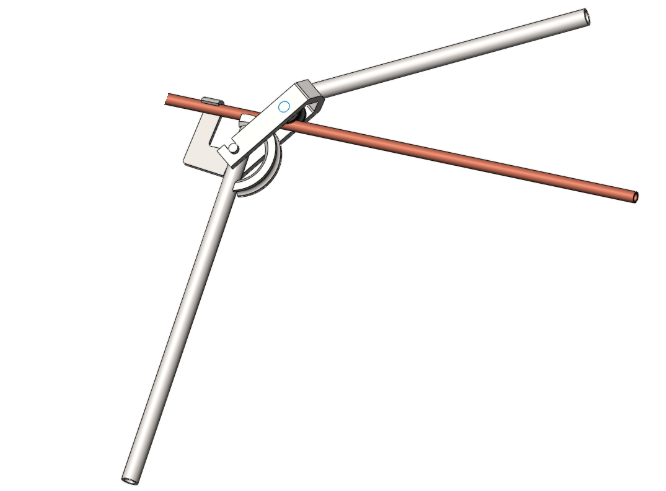

Nu buig je de buis zoals op dit filmpje.


Als laatste gebruik je de winkelhaak om de bocht te controleren.




Zelf een bocht buigen.

Opdracht:

Het buigen van de eerste bocht


De volgende onderdelen gebruik je bij deze opdracht.
- het buigijzer,
- de twee buizen,
- je rolmaat,
- de stift of potlood,

Nu ga je zelf aan de andere zijde van de buis een bocht buigen op 100 mm.

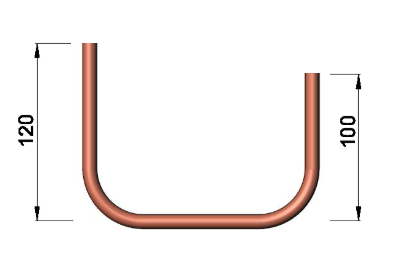

Dit is je eind resultaat.



Inleveren opdracht

Opdracht:

Lever je buis met bochten in bij je docent.



  • Het arrangement Buigen met buigijzer is gemaakt met Wikiwijs van Kennisnet. Wikiwijs is hét onderwijsplatform waar je leermiddelen zoekt, maakt en deelt.

    Auteur
    Jeroen Pijffers
    Laatst gewijzigd
    2025-06-20 12:41:14
    Licentie

    Dit lesmateriaal is gepubliceerd onder de Creative Commons Naamsvermelding 4.0 Internationale licentie. Dit houdt in dat je onder de voorwaarde van naamsvermelding vrij bent om:

    • het werk te delen - te kopiëren, te verspreiden en door te geven via elk medium of bestandsformaat
    • het werk te bewerken - te remixen, te veranderen en afgeleide werken te maken
    • voor alle doeleinden, inclusief commerciële doeleinden.

    Meer informatie over de CC Naamsvermelding 4.0 Internationale licentie.

    Aanvullende informatie over dit lesmateriaal

    Van dit lesmateriaal is de volgende aanvullende informatie beschikbaar:

    Toelichting
    In deze les leer je de theorie van het buigen met een buigijzer. met deze theorie ga je ook oefenen met buigen in de les.
