Techniek klas 2A bb/bk Modus 2

Techniek klas 2 BB/KB

Techniek

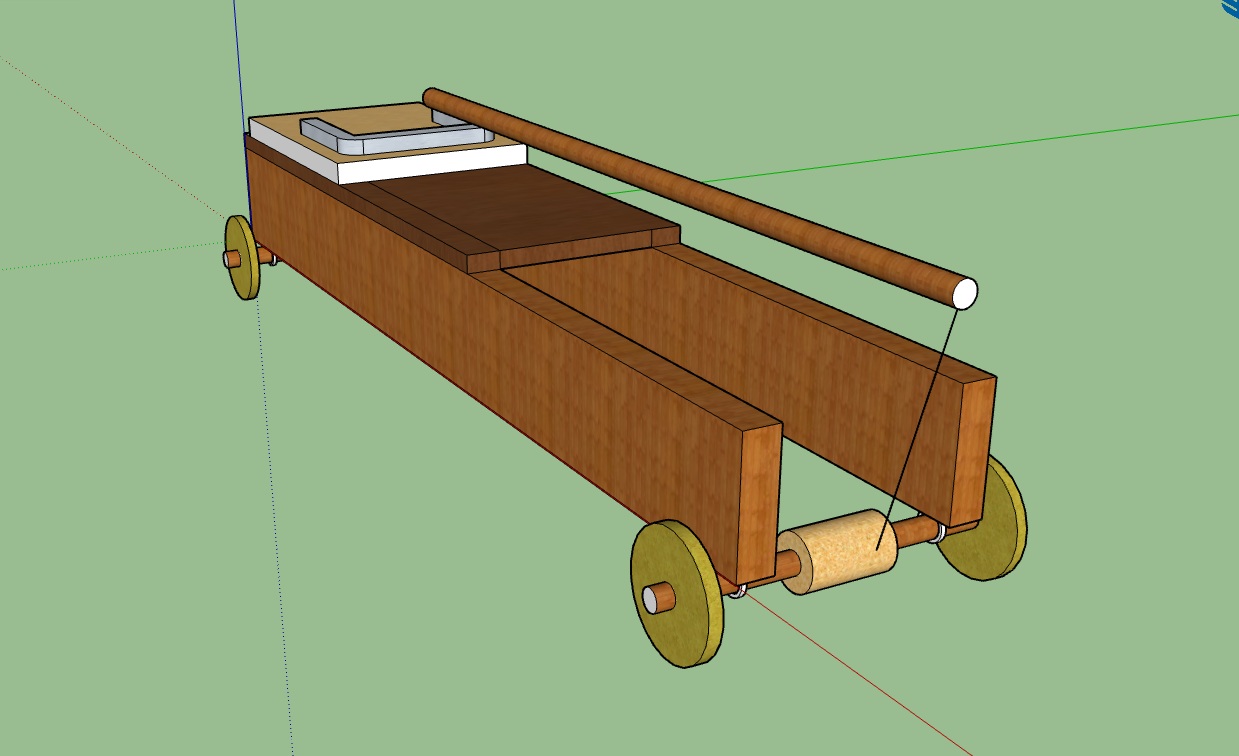

Muizenval auto

Muizenval auto

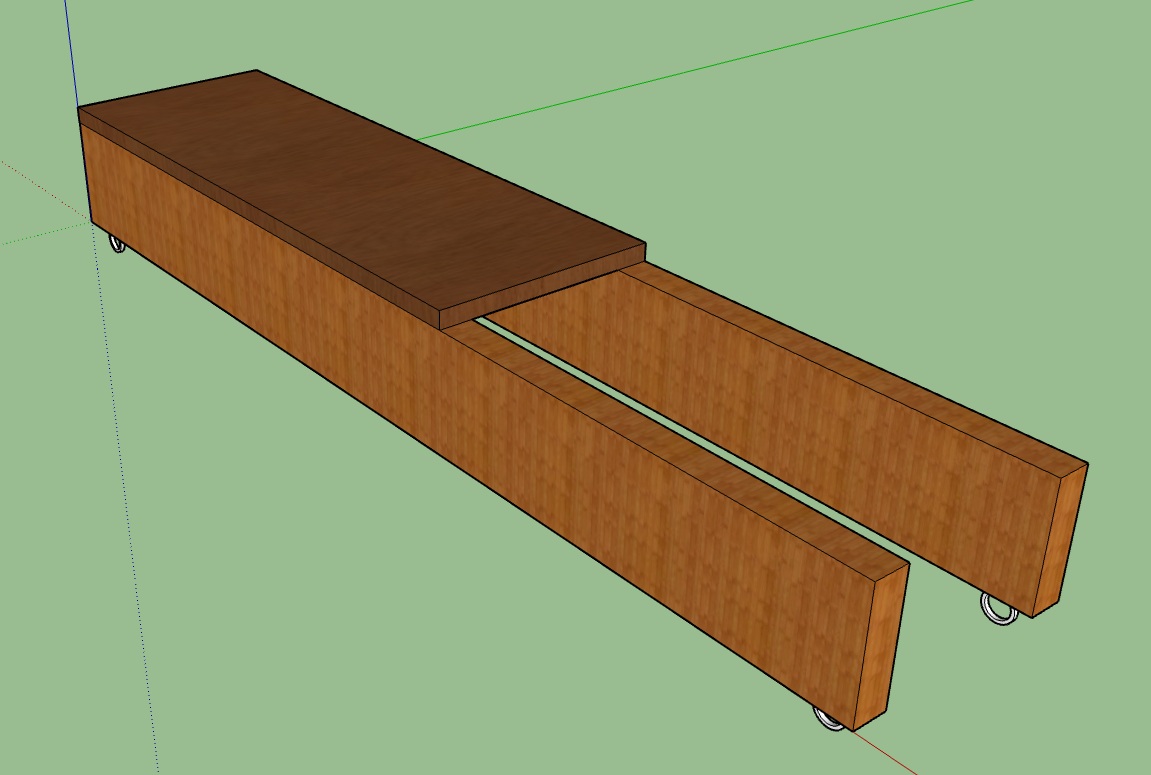

Stap 1: Onderstel

Het onderstel wordt  30 cm lang en 10 cm breed.

Hij krijgt een plankje voor de muizenval van 15cm bij 10 cm.

Onderop het onderstel zitten 4 schroef-ogen voor de wielen.









Stap 2: Wielen

Voor de wielen gebruiken we de 7-gaten boor. Daarna maak je de gaten voor de as groter met een gewone boor.





Stap 3: Muizenval

Stap 4: Aandrijfstok



Lasersnijden.

Maak de zijkant van auto met behulp van de Laserbox.

Download de link en installeer het laserbox programma.

Laserbox-win



Volg 3 stappen:

Stap 1 maak stap voor stap je eigen figuur. Gebruik in het laserbox programma met Union en Subtract. Je figuurtje wordt 40 millimeter groot.

Stap 2 maak met een halve cirkel een steuntje en voeg een sleuf toe. Deze sleuf is een halve hoogte van je steuntje en is 2.9mm breed. De zelfde sleuf voeg je toe aan je figuur.

Stap 3 koppel je laptop aan de laser snijder en probeer 1 figuur uit. Zet de 'power' op 100% en de snelheid op 8 mm/s.

Robotica Spike prime

Inleverformulier Robotica

Download het formulier, vul deze in en lever deze in via Opdrachten in Teams.

Filmpjes van opdrachten delen met je docent.



























Lego Spike App:

Klik op de link hieronder en instaleer de app.

Ga in de startpagina van de App.

Spike App klik hier.



Opdrachten:

Pak een ondergrond uit de kast en plaats je robot in het startvlak.

1: Rondrijden om objecten heen.

2: Achteruit inparkeren met geluid.

3: Oppakken van de 'kist' en afgeven op een andere plek.

4: Rondrijden m.b.v. de ultrasone sensor, de touch-sensor en de lichtsensor. Ga naar het onderdeel Sensoren, deze staat onder de opdrachten. Gebruik de programma's die daar staan.

5: Pak de kist m.b.v. de ultrasone sensor.

6: Volg de lijn met behulp van de lichtsensor. Ga naar het onderdeel Lijnvolger, deze staat onder het onderdeel Sensoren. Gebruik de programma's die daar staan.

7: Volg de lijn, draai de hoek om en volg de lijn verder.

8: Precies draaien met behulp van gyro-sensor

9: Vul de betonsilo.

10: Haal de kist op, plaats de kist onder de mixer, vul de mixer, mix het beton en vul de kist, breng de kist naar de bouwplaats, parkeer je robot terug in het start-vak.

Extra opdracht 1 : Achteruit parkeren met waarschuwings-geluid.

Extra opdracht 2: Kleur herkenning.

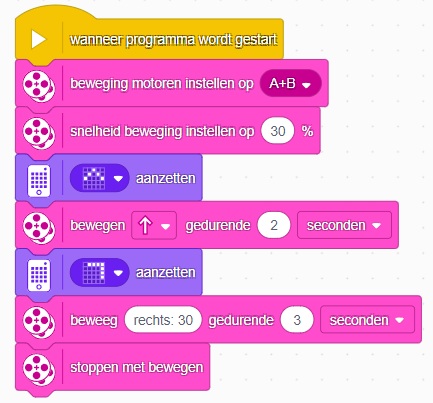

Opdracht 1: Draaien en keren.

Opdracht: Laat de robot, stap voor stap, over de baan rijden zonder ergens tegenaan te botsen.

Klik linksonder alle blokken aan:





Opdracht 2: Achteruit inparkeren met geluid.

Keer achteruit in de 'Pit Area' terug. Voeg voor en na het achteruitrijden een geluid toe.



Opdracht 3: Tillen en oppakken

Opdracht: Laat de robot, stap voor stap, over de baan rijden en zet de kist met materialen op een andere plaats.

Voor het bedienen van de til-vork heb je het blauwe programmeer blok nodig met uitgang C.



Gebruik het onderstaande blok:

Eventueel de draairichting aanpassen met een 'min'-teken.  (-50 graden of -30%)



Opdracht 4a, 4b, 4c: Ultrasonic, Touch en Lichtsensor

Opdracht: Laat de robot, stap voor stap, over de baan rijden met behulp van een van de sensoren.

Sensoren:

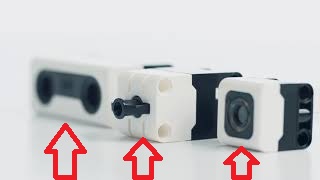

Ultrasone sensor Touch sensor Licht sensor



Programma's bij de sensoren (let op de icoontjes):

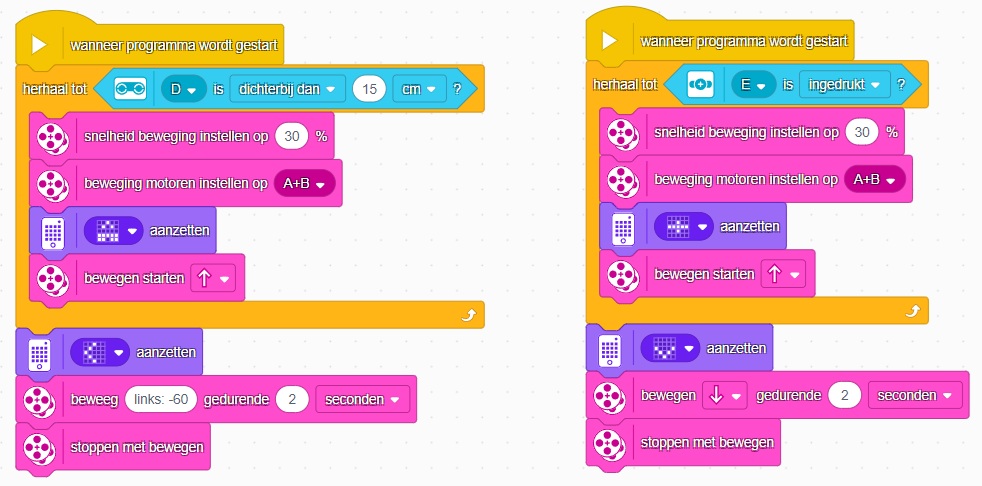

Opdracht 4a: Op afstand van de wand draaien.                            Opdracht 4b: Tegen de wand rijden en achtruit.

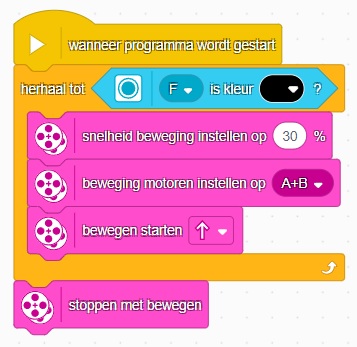

Opdracht 4c: Zoek de witte streep gebruik: >



Opdracht 5: Pak de kist m.b.v. de ultrasone sensor.

Stop de robot met de ultrasone sensor vlak voor de de kist en pak de kist op en zet hem weg.

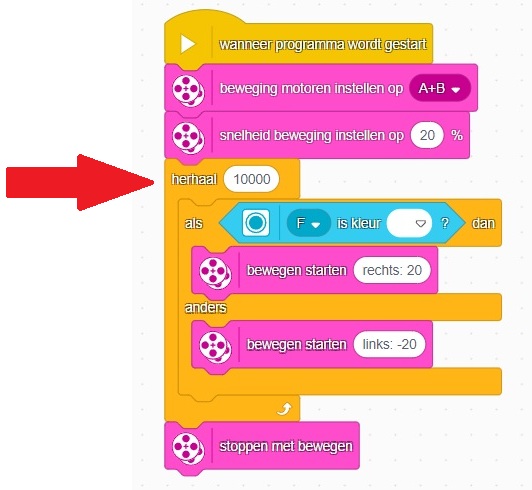

Opdracht 6a: Lijnvolger:

Gebruik de lichtsensor en gebruik het ondestaande programma.

Bij de pijl zie je een 2de 'herhaal-blok', het getal geeft aan hoevaak je gaat herhalen. Als je het getal groter maakt volgt hij de lijn langer, maak je het getal kleiner volgt hij de lijn minder ver.

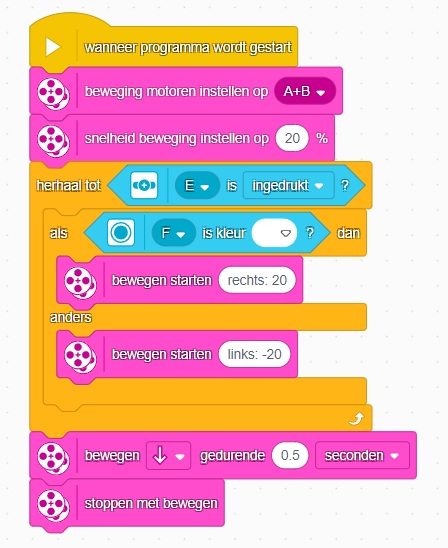

Opdracht 6b: Lijnvolger met een 2de sensor:

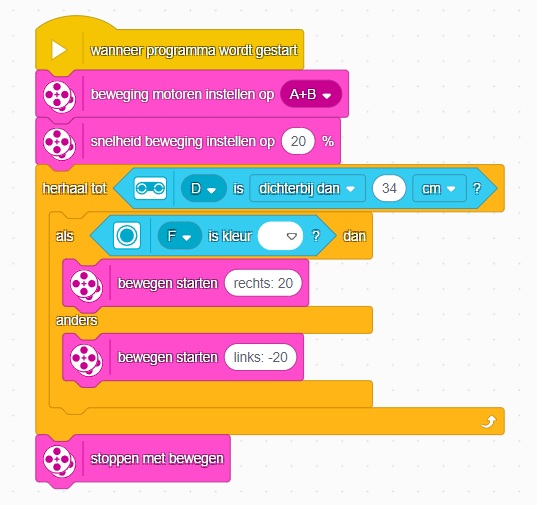

Je kunt ook de lijn laten volgen tot een bepaalde afstand van een object. Zie het onderstaande programma:

Of met de 'touch-sensor'. Zie het onderstaande programma.



Opdracht 7: Lijn volgen en de hoek om.

Volg de lijn, ga de hoek om en volg de lijn verder.

Gebruik de lijnvolger van opdracht 6, programmeer de draai en gebruik weer het lijn volgen.

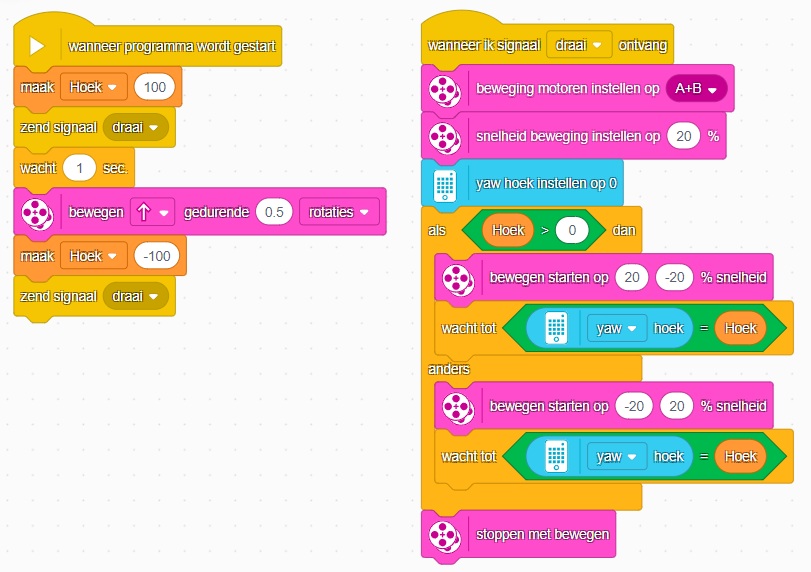

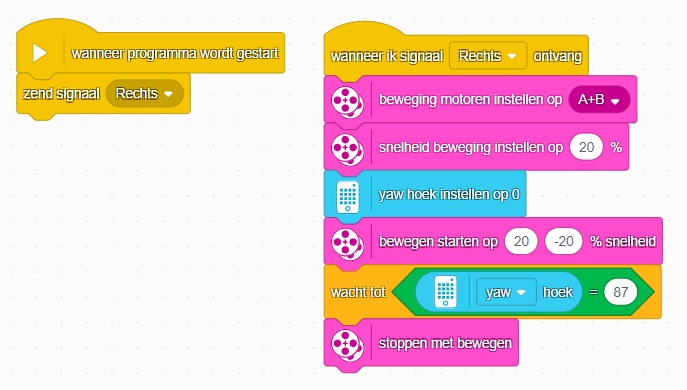

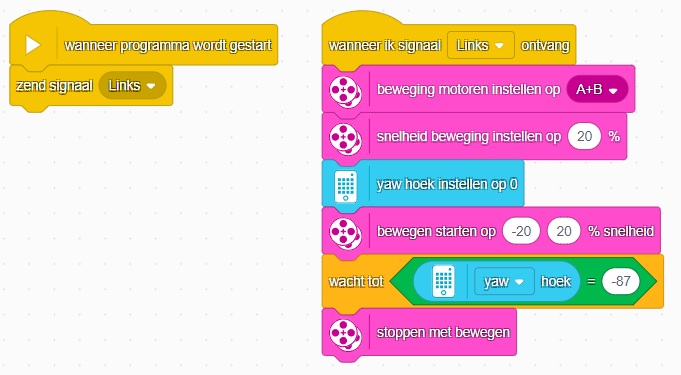

Opdracht 8: Precies draaien met behulp van de gyro-sensor.



Opdracht 9: Vul de betonsilo.

Bouw object waarmee de de silo kunt vullen. Bekijk het voorbeeld van een vulsysteem.

Voorbeeld van een vulsysteem



























Opdracht 10: Alle opdrachten bij elkaar.

Haal de kist op, plaats de kist onder de mixer, vul de mixer, mix het beton en vul de kist, breng de kist naar de bouwplaats, parkeer je robot terug in het start-vak.



Extra opdracht 1:

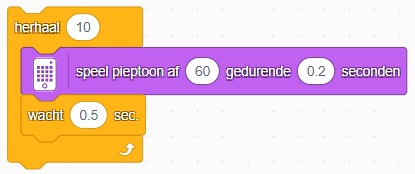

Hieronder een uitdaging voor je: Achteruit inparkeren met waarschuwings tonen.

Achteruit inparkeren.

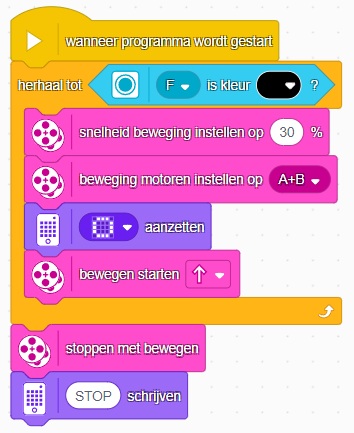

Extra opdracht 2a: Kleur herkenning:

Monteer een lichtsensor en kijk naar het voorbeeld. Je kunt de 'ogen', op het schermpje, vervangen door bewegingen.

Extra opdracht 2b: Laat 2 robots elkaar volgen. Gaat de 1ste robot naar links dan volgt de 2de ook naar links enz.

Je programma bestaat uit 2 delen:

  • Deel 1 gaat over volgen links en rechts.
  • Deel 2 gaat over de afstand en snelheid van de robot.

SketchUp / 3D printing / VR viewing

Inleverformulier SketchUp/3D-printen/VR-viewing

Download het formulier, vul deze in en lever deze in via Opdrachten in Teams.

Link formulier.

SketshUp for Schools installeren



























Les: Ontwerp een sleutelhanger en maak hem klaar om te printen in 3D.

Ontwerp een sleutel hanger met SketchUp, met je eigen naam en print deze met de 3d printer uit.

SketchUp Starten klik hier.

SketchUp tekenen





























Les: Verdeel je sleutelhanger in plakjes met Flashprint en printen maar.

Je ontwerp van de sleutelhanger moet nu van SketchUp naar BambuLab Studio. Installeer Bambulab Sudio via deze link. In dit programma ga je je ontwerp in plakjes opdelen om te kunnen printen.Je kunt delen van je ontwerp laten printen in een andere kleur, ook dit kun je aangeven in dit programma. Daarna volg je de printer instructies om je sleutelhanger te printen.

Flashprint instructie

Printer instructie





















































Les: Ontwerp een huis en bekijk je huis in een game en in 3D.

Ontwerp je huis met SketchUp. Zorg ervoor dat je huis wanden heeft (met dikte), vloeren, een deur, ramen, en eventueel een trap. Begin met een plattegrond waarin de muren al een plek hebben. Geef de wanden van je huis een kleur, dan is de wand ook zichtbaar in de game. Sla je ontwerp op en voeg je huis toe aan de game. Bekijk de instructies hier onder.

Huis tekenen en exporteren in SketchUp for Schools

Je huis tekenen met SketchUp

Van SketchUp naar Unity (VR en de game).

Electronica solderen

Inleverformulier Soldeerwerkstuk

Download het formulier, vul deze in en lever deze in via Opdrachten in Teams.





De 'Led-kaart' de led-lampjes maken onderdeel uit van de kaart.

MicroBit programmeren hoofdstuk 1

Make Code Gebruik deze link om te programmeren.



Om een programma op de MicroBit te krijgen probeer je het onderstaande filmpje uit.

Starten met de MicroBit

Je naam programmeren in licht.

Steen, papier, schaar.

Een digitaal kompas.

Thermometer.

MicroBit programmeren hoofdstuk 2

Make Code Gebruik deze link om te programmeren.



Om een programma op de MicroBit te krijgen probeer je het onderstaande filmpje uit.

Microbit start

Maqueen (MicroBit autootje)

Monteren van de gripper en de lift.

Programmeren van de gripper en de lift

Leerdoelen

Robotica

  • Ik kan de robot aan en uit zetten.
  • Ik kan de robot laten rijden in alle richtingen met een voor geprogrameerd pad.
  • Ik kan een sensor op de juiste wijze monteren.
  • Ik kan de robot zo programmeren dat hij reageert op een sensor.

Downloads

SketshUp for Schools installeren

Lasersnijden

Maak je eigen bordspelpionnen.

Voor het maken van je eigen pionnen voor het bordspel gebruiken we de lasersnijder.

Download de link en installeer het laserbox programma.

Laserbox-win

Introductie

De wereld van morgen.
