Theater Techniek

Theater Techniek

Theater techniek licht

Introductie

Verschillende theaterlampen aansturen.

Onderdelen

Hiervoor hebben we de volgende zaken nodig:

  • Lampen:
1. Eurolite led theatre cob 100 rgb_ww mode 4 3. Varytec hero wash 340fx rgbw zoom mode2
2. Beamz cob50 rgbwa led par 4. ADJ Mega 24 pro



  • Licht-stuurprogramma: Daslight 5



  • Een Usb-DMX kastje, een DMX-interface: Daslight Fun



Theaterlampen werken op 230 V en hebben een aanstuur kabel. Het aansturen doen we met 'DMX', de kabel heet dan ook een 'DMX-kabel'. Alle lampen zijn zo gemaakt dat je ze met elkaar kunt door verbinden. Elke lamp krijgt ook zijn eigen 'kanaal' het 'DMX-kanaal'. Deze kun je op de lampen instellen. Deze 'DMX-kanalen' komen ook terug in het licht-stuurprogramma.

Daslight 5 Licht-stuurprogramma

Stap 1: Opstarten computer.

Het stuurprogramma is te groot voor je eigen laptop dus dat doen we op de computers in het OLC.

Login met: ilb

Het wachtwoord is: InnolabBU22!

Stap 2: Daslight 5.

Start Daslight 5 op. Je ziet het onderstaande scherm:

In de Library zie je allemaal merken van lampen staan. Staan die er niet, druk op het wolkje. Zoek het merk en het type van de lamp. Kijk goed dat je de juiste lamp neemt.

Soms zie je een driehoekje voor het merk en type van de lamp staan dan kun je de mode van de lamp kiezen. Kies altijd de hoogste mode, de meeste mogelijkheden.



De lampen zijn:

> Eurolite led theatre cob 100 rgb_ww mode 4. Hier hebben we er 4 van dit vul je in bij  Number of fixtures.

> Beamz cob50 rgbwa led par Hier hebben we er ook 4 van.

> Varytec hero wash 340fx rgbw zoom mode 2. Hier hebben we er 2 van.

> ADJ Mega 24 pro Hier hebben we er 2 van.











In de Patch zie je de lampen verschijnen en je ziet het 'DMX-kanaal' dat de lamp heeft gekregen.

Lampen instellen.

DMX-kanaal instellen.

Achter op de lamp kun je een menu bedienen. Ga naar het menu-onderdeel waar je het adres, het DMX-kanaal, kunt invullen. In de Patch, in het tabblad Setup, kun je de toegekende adressen, DMX-kanalen, vinden. Het eerste 'DMX-kanaal' vul je in op de lamp.

Soms moet je ook de mode instellen.



Bij de 'moving-head' zit het menu in de voet.

Ook op deze lampen kun je de mode instellem.

3D visualizer: Easy View

We gaan in het programma naar Control. Op het plaatje zie een geprogrammeerde show. Zelf zie je maar 1 vlakje, maar deze ga je zelf uitbreiden met meer Scenes.



3D visualizer: Easy View.

Om te zien wat je programmeert gaan we een simulatie starten: Je gaat naar de 3 puntjes linksboven, Tools en dan 3D visualizer. Je ziet je eigen ingestelde lampen op een rij hangen. Deze kun je verplaatsen om een beeld van je show te krijgen. Wat lampen gaan doen is nu zichtbaar te maken.

Verplaats de lampen met ''Build view':









Plaats de 2 schermen naast elkaar met windows knop, op je toetsenbord, en een linker pijl of rechter pijl.





Show programmeren

Bekijk het filmpje voor het programmeren van de verschillende lampen.

> Introductie Wat zit waar. vanaf: 0.00

> Eurolite led theatre cob 100 rgb_ww vanaf: 1.15

> Beamz cob50 rgbwa led par vanaf: 2.49

> Varytec hero wash 340fx rgbw zoom vanaf: 4.21

> Foutjes repareren vanaf: 10.09

Daslight 5 programmeren

Geluid

Onderdelen

Onderdelen

We gebruiken de volgende onderdelen:

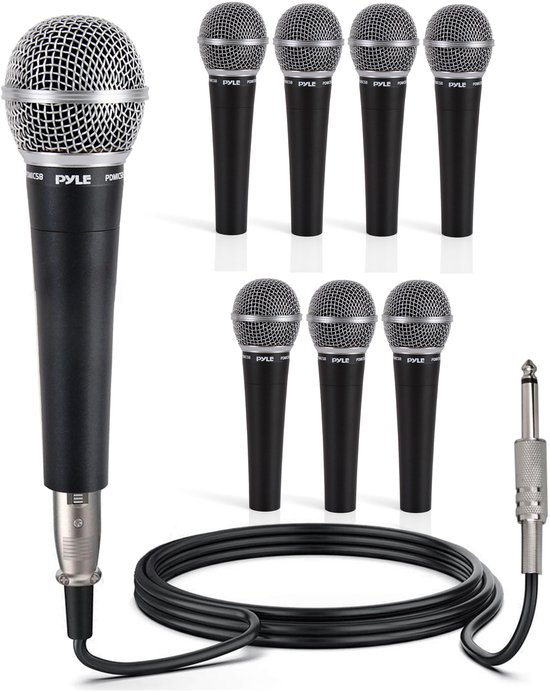

Microfoons
Streamdeck

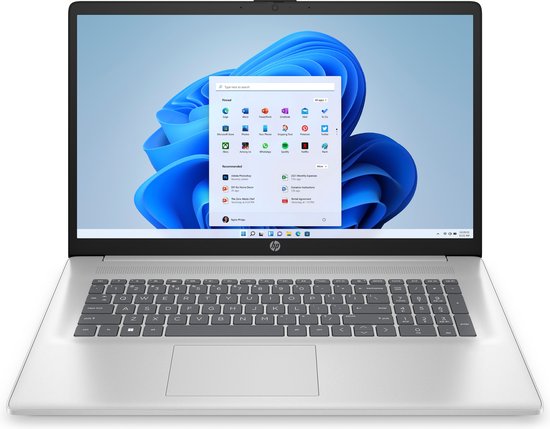

Laptop

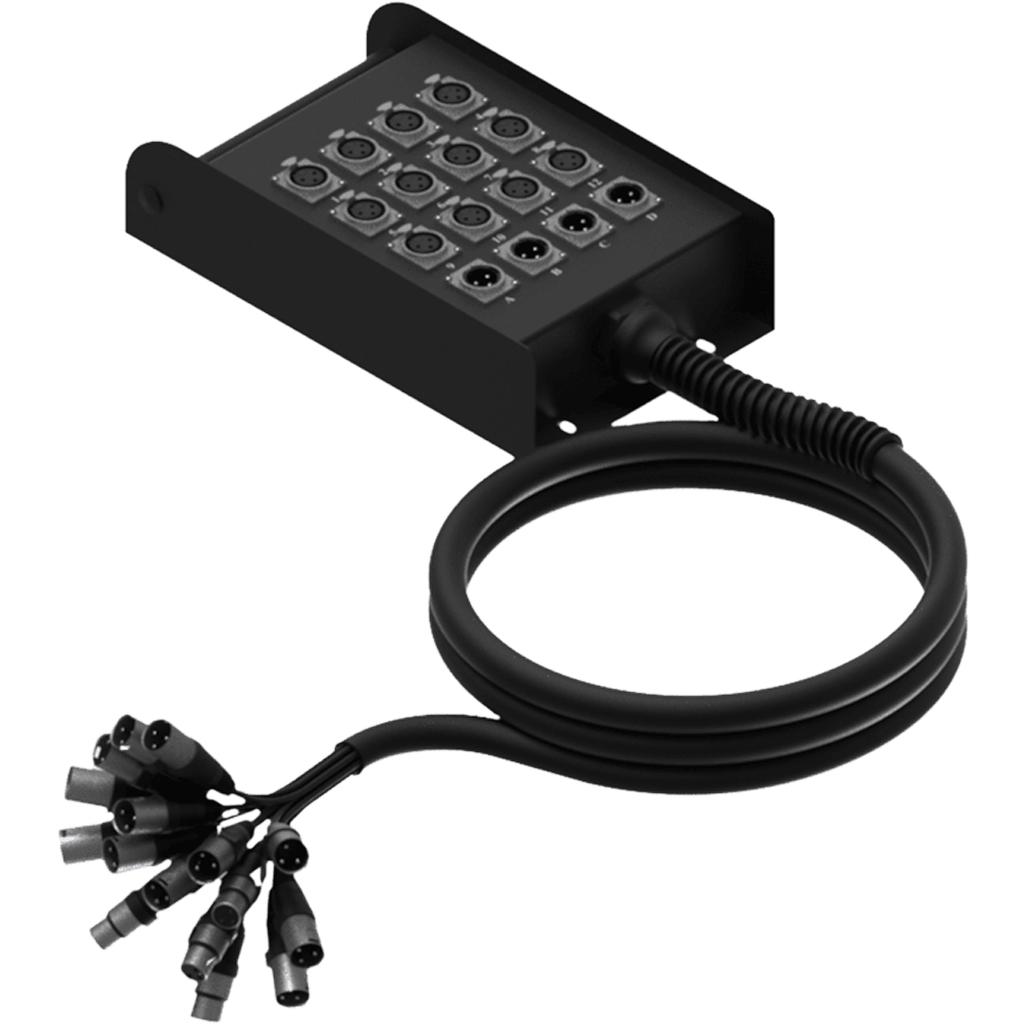

Multikabel

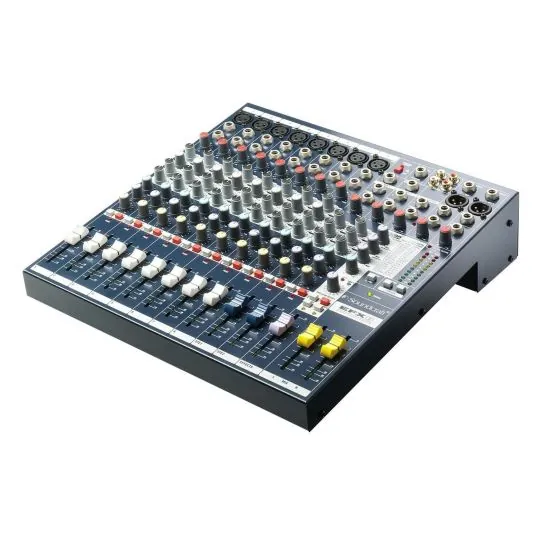

Mixer

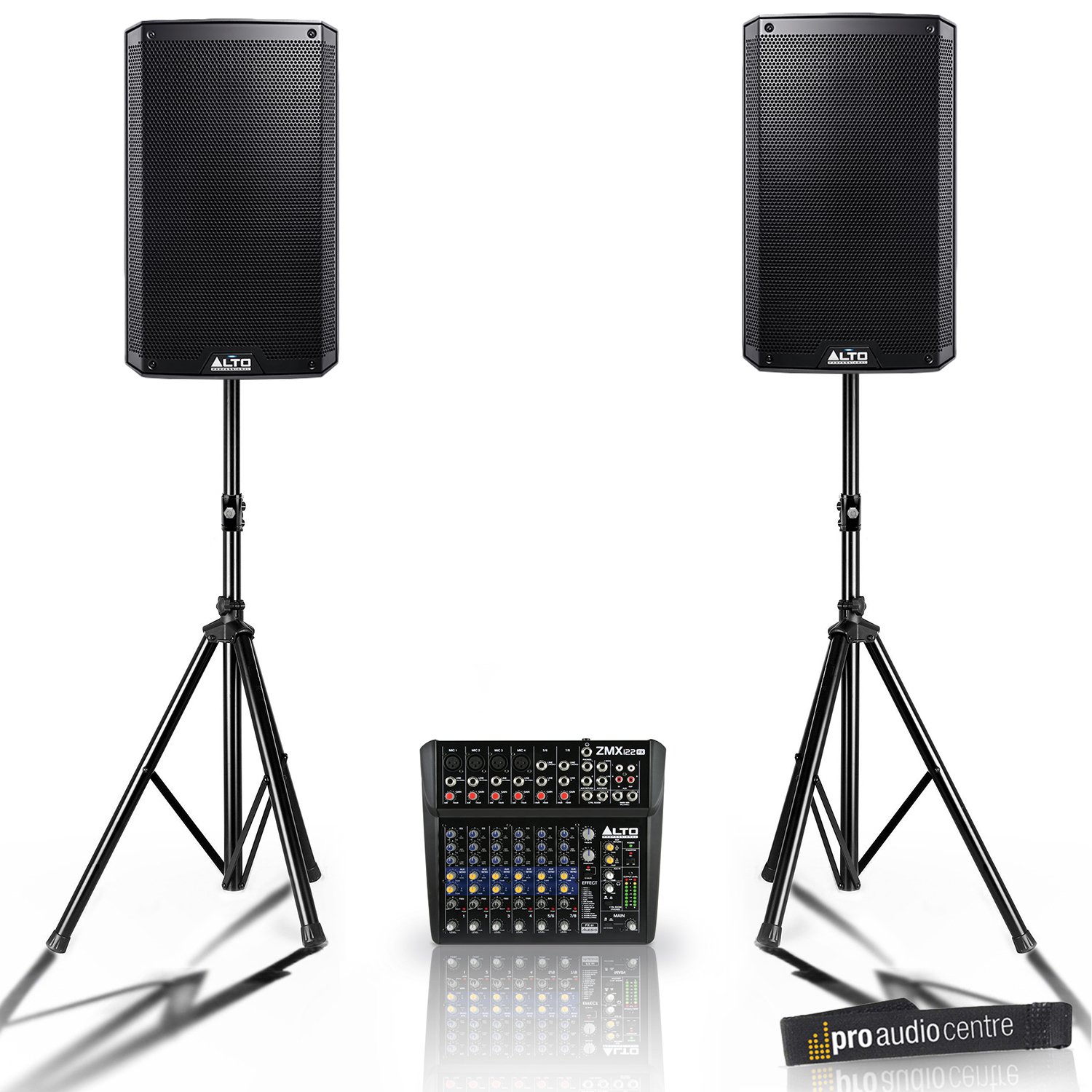

Speakers



Geluiden en muziekjes

Youtube downloader

Geluidje opzoeken in Youtube is een mogelijkheid. Deze moet je wel downloaden om reclame te voorkomen tijdens de voorstelling.

Download via deze link je geluidsbestand. Daarna maak je van de MP4 een MP3 via deze link.



Opnemen van muziekjes en knippen in muziekjes.

Zoek het stukje muziek dat je wil gaan gebruiken. Het kan op Youtube staan, Spotify of je hebt je eigen muziek bestand. Neem het stukje dat je wil gaan gebruiken op met Audacity. In dit programma kun je je stukje knippen, uitfaden enz.

Voor Audacity klik op de volgende link:

https://www.audacityteam.org/download/

Gebruik de 'Audio-instellingen' om het juiste opnameapparaat te kiezen. Ga naar Audio-instellingen, kies in het bovenste vakje Windows WASAP!



Met de schuif bij het microfoontje kan je je opname zo hard mogelijk maken.

Als je muziekje klaar is ga je naar 'bestand', 'Audio exporteren' en kies je 'mp3'. Zet het bestand op een voor jou bekende map.

Visuals

Onderdelen

Onderdelen

We gebruiken de volgende onderdelen:

2 Digiborden

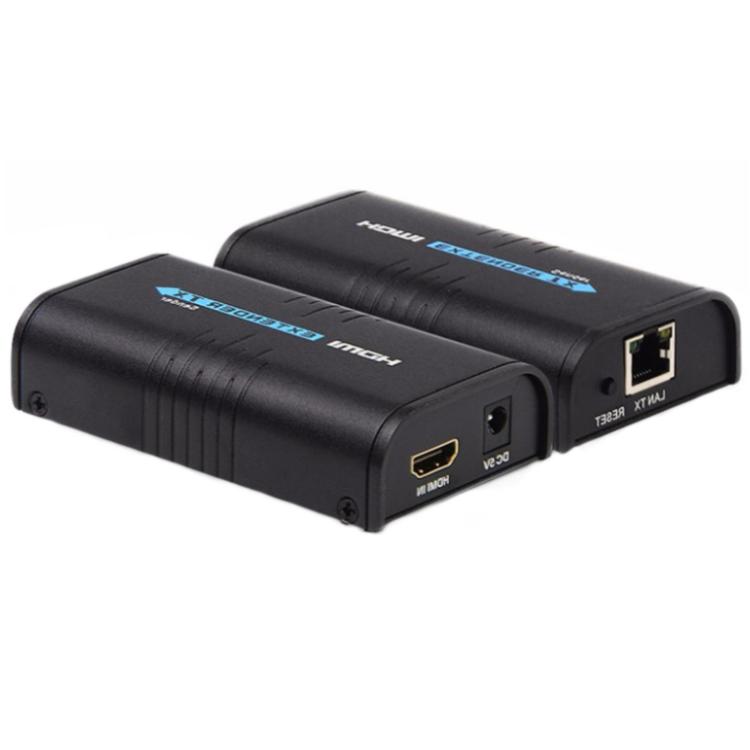

Hdmi verlenger

via netwerkkabel
2 Laptops

PowerPoint als decor

PowerPoint als decor.

Maak in PowerPoint een presentatie metdia's met volledige plaatjes, zonder watermerk. Tussen elke scene moet een zwarte dia zitten.





Youtube downloader

Visuals opzoeken in Youtube is een mogelijkheid. Deze moet je wel downloaden om reclame te voorkomen tijdens de voorstelling.
