Zonnepanelen

Zonnepanelen

PV-installatie





Deze pagina gaat over zonnepanelen installaties ofwel PV-installaties*. Door de teksten te lezen en de filmpjes en afbeeldingen te bekijken kan je een goed beeld krijgen van de PV-installatie zowel de werking als de installatie.



* PV staat voor Photo Voltaic'. 'Photo' betekent licht en 'voltaic' betekent elektriciteit.

Leerdoelen

- Weten wat een PV-installatie is

- Weten waarom je een PV-installatie aanlegt

- Leren hoe de werking van een zonnepaneel is

- Leren hoe je een PV-installatie aanlegt



Wat is een PV-installatie?

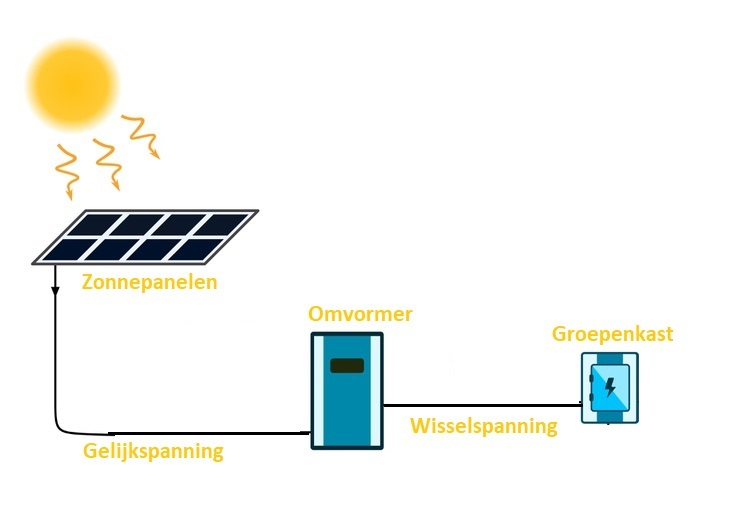

Een PV-installatie is een installatie die elektriciteit opwekt. De installatie bestaat uit verschillende delen je hebt de zonnepanelen zelf die licht omzet naar een gelijkspanning en de omvormer die de gelijkspanning omzet naar wisselspanning. De verschillende delen zijn verbonden met kabels.

Werking van een zonnepaneel



Een zonnepaneel bestaat uit zonnecellen die daglicht omzetten naar een Gelijkstroom*.

De stroom die je opwekt met je paneel drukken we uit in WattPiek ofwel WP.



Het vermogen van een paneel wordt ook in WattPiek uitgedrukt.

Dus een paneel van 300WP kan meer stroom opwekken dan een paneel van 200WP



Of je paneel ook werkelijk het opgegeven vermogen haalt is afhankelijk van de hoeveelheid licht die erop valt. Dit heeft te maken met de de richting waarnaar het paneel wijst en met de invakshoek van de zon.





* Een gelijkstroom is een stroom met een constante stroomrichting, het bekendste voorbeeld van een gelijkstroombron is de batterij.









Omvormer

De omvormer zet de opgewekte gelijkstroom (DC) om naar Wisselstroom* (AC)

De installatie die op het dak ligt is dan de DC-kant van de installatie

Het gedeelte van de omvormer naar de meterkast is het AC-gedeelte.



Het vermogen van de omvormer is afhankelijk van het aantal panelen dat je erop aansluit.

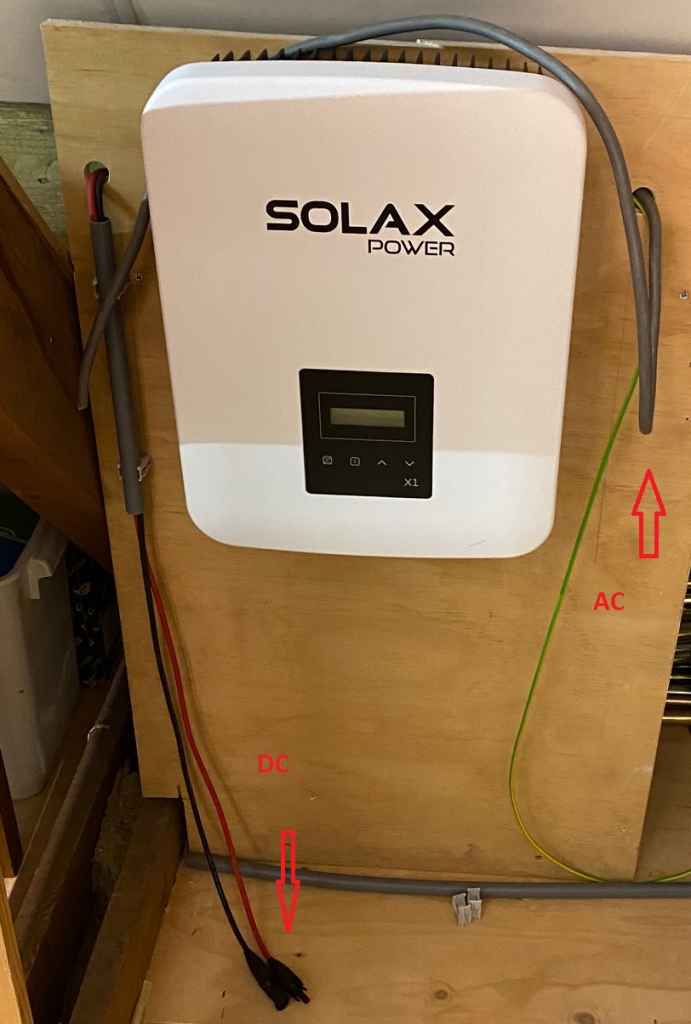

Op de afbeelding zie je een omvormer met de DC bekabeling (de kabels vanaf de zonnepanelen) en de AC kabel (kabel naar de meterkast)





*Een Wisselstroom dat is een stroom die continu veranderd van polariteid, op het Nederlandse stroomnet staat een wisselspanning van 230V, 50hz dat betekend dat de spanning 50x per seconde wisselt van plus naar min.

Paneel

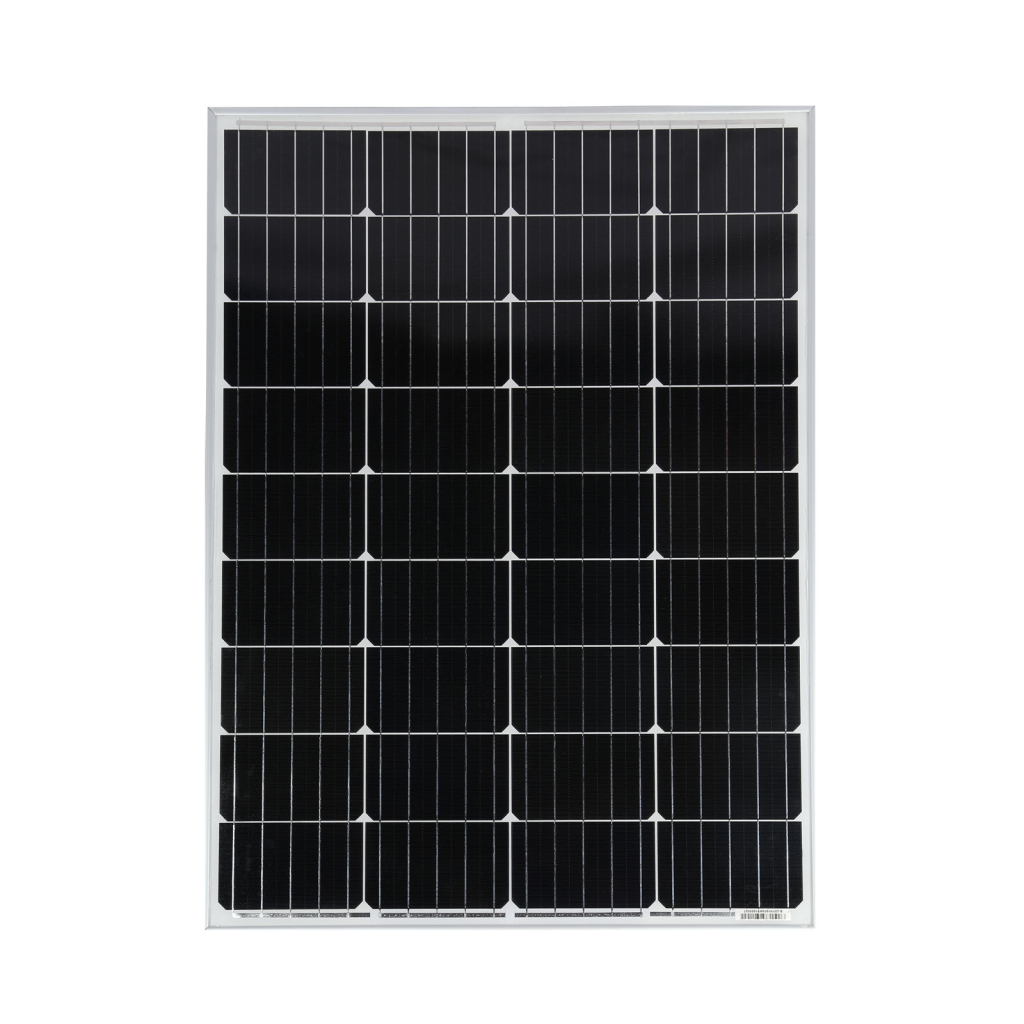

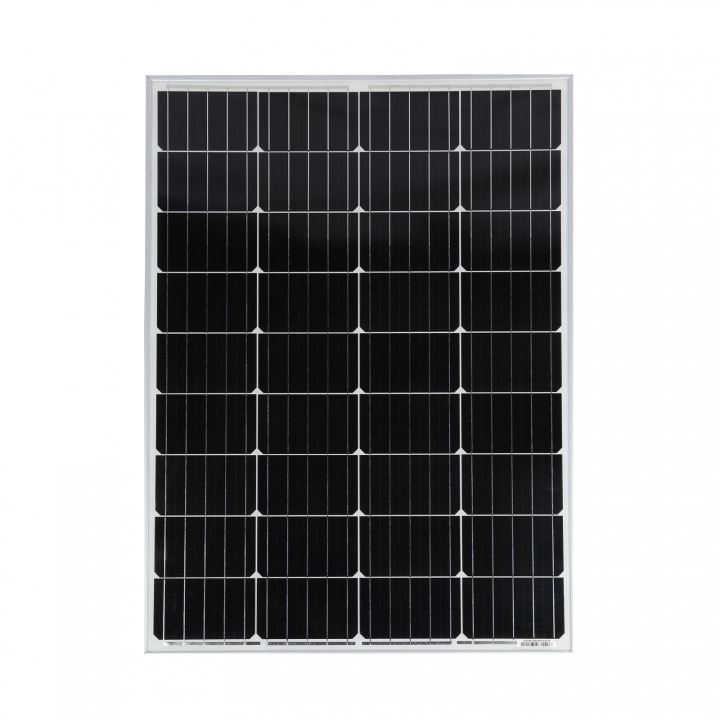

Er zijn veel verschillende panelen om de markt. Een groot verschil zit in het materiaal waarvan de zonnecellen gemaakt zijn. De meeste panelen zijn mono- of poly- kristal. Elk materiaal heeft zijn eigen eigenschappen.



Daarnaast kan de afmeting verschillen en kan het frame verschillende kleuren hebben. Tegenwoordig zie je vooral zwarte panelen van circa 160x100cm.



Oefenvragen

Bekabeling en Bevestiging van de zonnepanelen

Bekabeling DC

De bekabeling tussen de panelen en de omvormer in (DC bekabeling) is Rood en Zwart, Rood is de + (plus) en Zwart is de - (min)



De dikte van de kabel is afhankelijk van het aantal panelen wat erop aangesloten wordt.

meestal wordt er gekozen voor een 6mm² kabel.







Bekabeling AC

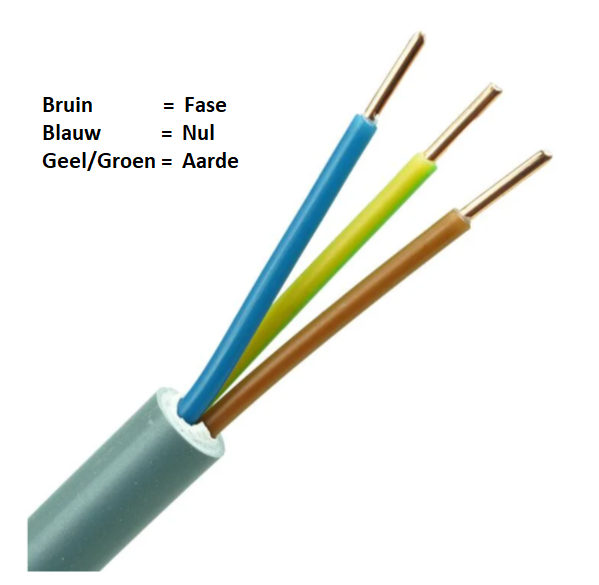

De bekabeling vanaf de omvormer naar de meterkast die noemen we AC bekabeling, hier staat namelijk wisselspanning op. De dikte van de kabel (in mm²) is afhankelijk van de grote van je systeem hoe hoger de stroom die je opwekt hoe dikker de kabel.

Voor een systeem tot 16A wordt er meestal een 3x 2,5mm² toegepast.

Bevestigingsmateriaal

Het bevestigingsmateriaal is afhankelijk van het dak waar je de zonnepanelen wilt plaatsen. Zo zijn er systemen voor zowel vlakke als hellende daken.

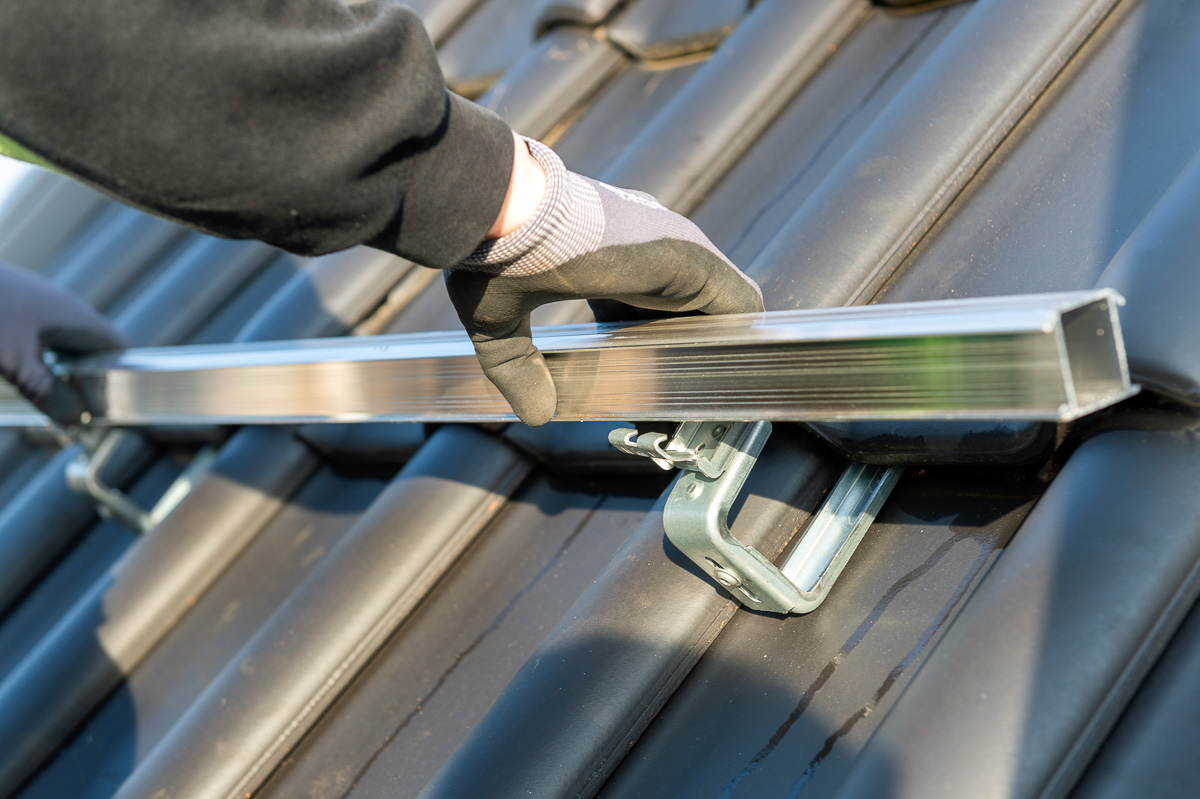

Voor een hellend dak gebruik je dakhaken die je onder de dakpan schuift vervolgens monteer je een montagerail op de haken. Doormiddel van speciale paneel-klemmen kan je de zonnepanelen monteren op de montagerail.

-





montage-systeem hellend dak

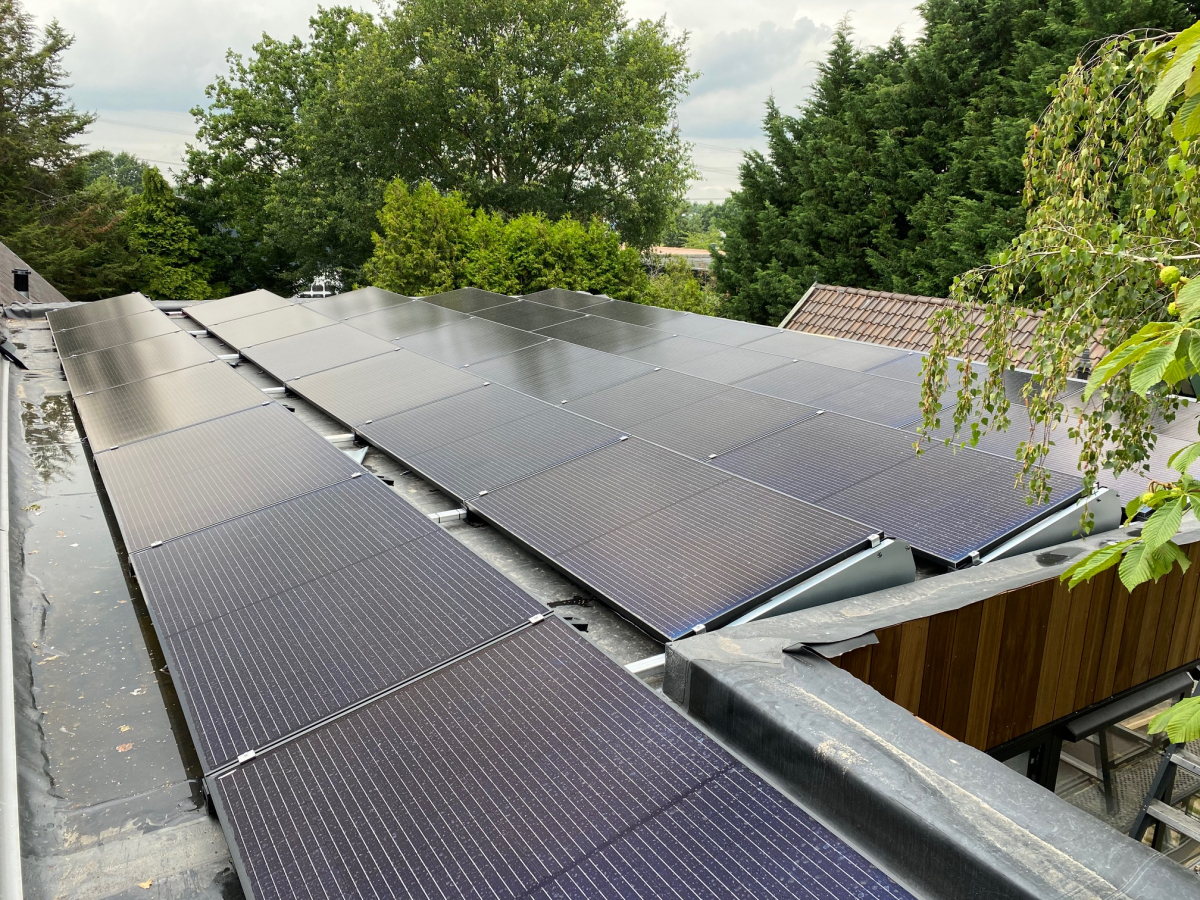

Voor vlakke daken zijn er ook allerlei systemen op de markt. Deze systemen worden los op het dak geplaatst het is hierbij belangrijk dat je genoeg balast gebruikt zodat je systeem bij een storm niet van het dak afwaaid.

montage-systeem plat dak

Oefenvragen

Oefening: oefenvragen

Start

Waarom een PV-installatie?

Een PV-installatie van 10 panelen kost al gauw een €3500,- incl montage. Waarom kiezen er toch steeds meer mensen om een installatie aan te schaffen?



Voor de meeste mensen zal de rede zijn dat je een PV-installatie snel terugverdient. Een installatie van 10 panelen kan als snel 3200Kwh opwekken per jaar als je er van uitgaat dat 1 Kwh 25 cent kost is de som natuurlijk makkelijk. Met de PV-installatie bespaar je zo'n €800,- per jaar (3200x0,25=800)  je kan de installatie dus in 4,5 jaar terugverdienen en alle stroom die je daarna opwekt dat is je winst!

Een andere rede kan zijn dat je de installatie aanschaft omdat je graag zelf groene stroom wilt opwekken. Ook kan je door middel van een PV-installatie je huis een stuk duurzamer maken.

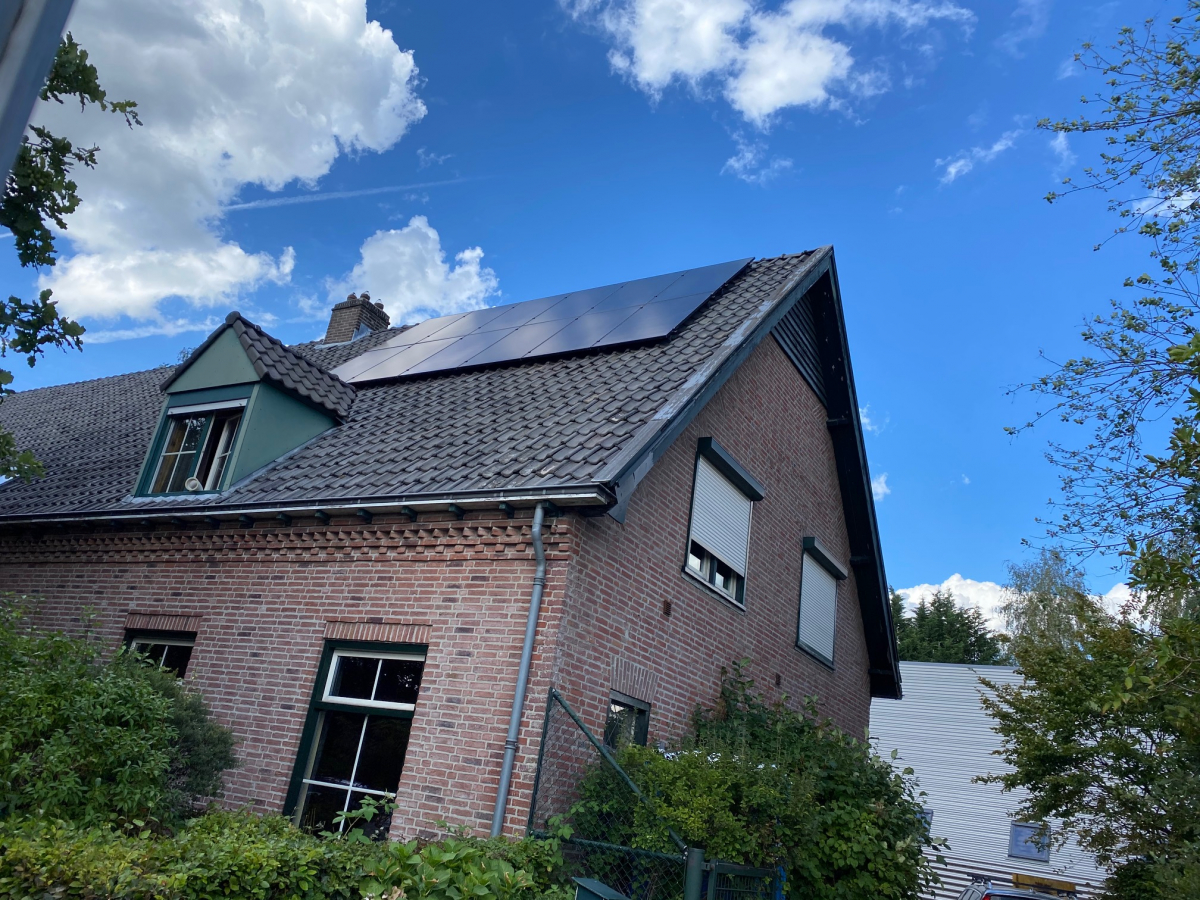

Met een PV-installatie is je huis een stuk duurzamer
Met een PV-installatie is je huis een stuk duurzamer
