2.1 Technisch tekenen

Theorie

Bij deze opdracht ga leren om Isometrische tekeningen te maken. Deze manier van technisch tekenen zal je altijd doen gedurende de periode dat je techniek hebt.

Waarom is technisch tekenen belangrijk?

"Technisch tekenen is het ambacht van het maken van tekeningen volgens de geldende normen en voorschriften. Dit in tegenstelling tot het vrij tekenen, wat een kunstvorm is. Het uiteindelijke doel van technisch tekenen is het bouwen van het getekende ontwerp."

Stel je wilt een stoel ontwerpen, zodat deze gemaakt kan worden door een timmerman. Het is dan ontzettend belangrijk dat je tekening netjes en duidelijk is getekend, anders kan de timmerman de stoel niet maken zoals jij die wilt hebben!

Voorbeelden uit de praktijk

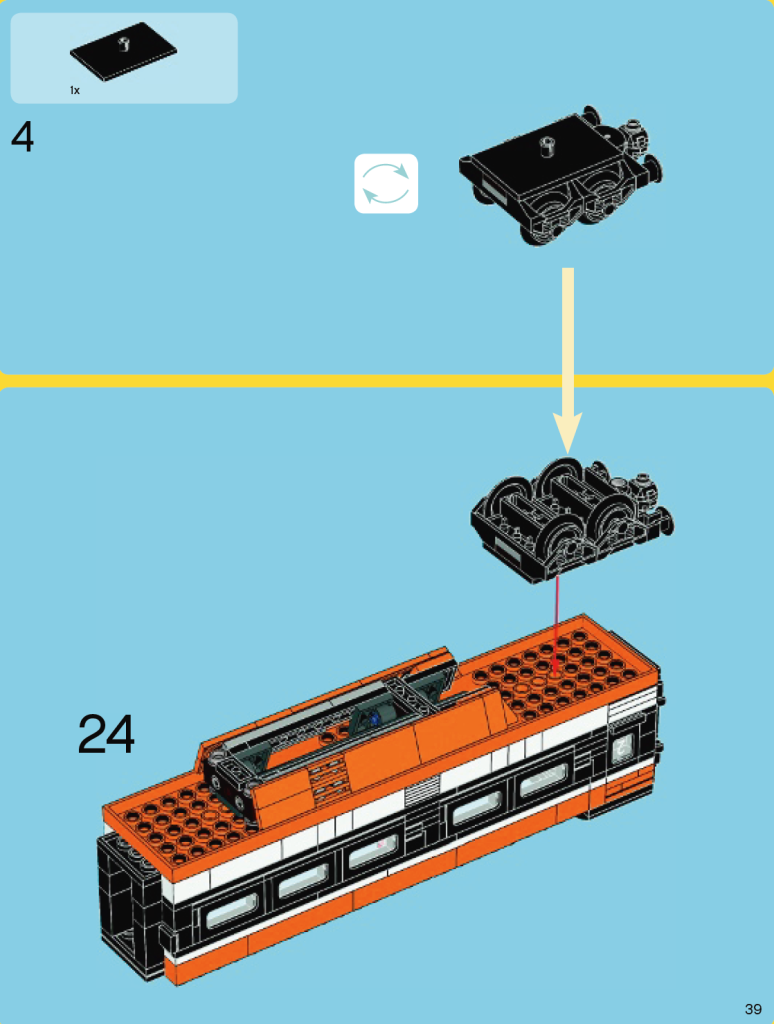

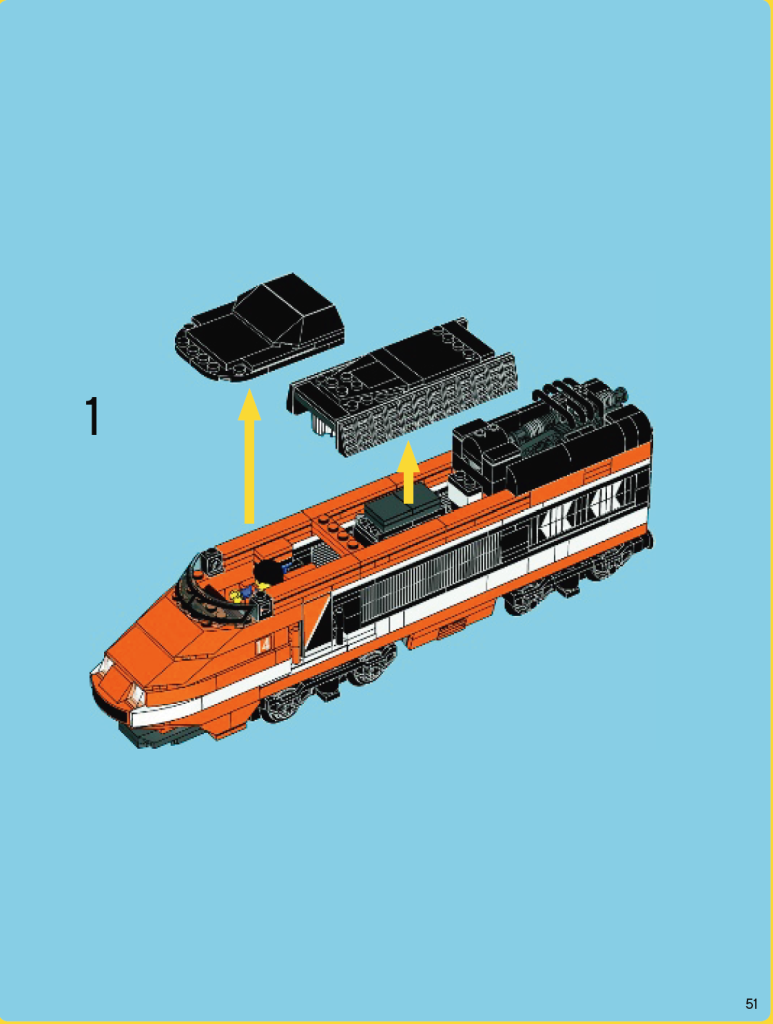

Lego handleiding
Lego handleiding
Lego handleiding
Lego handleiding

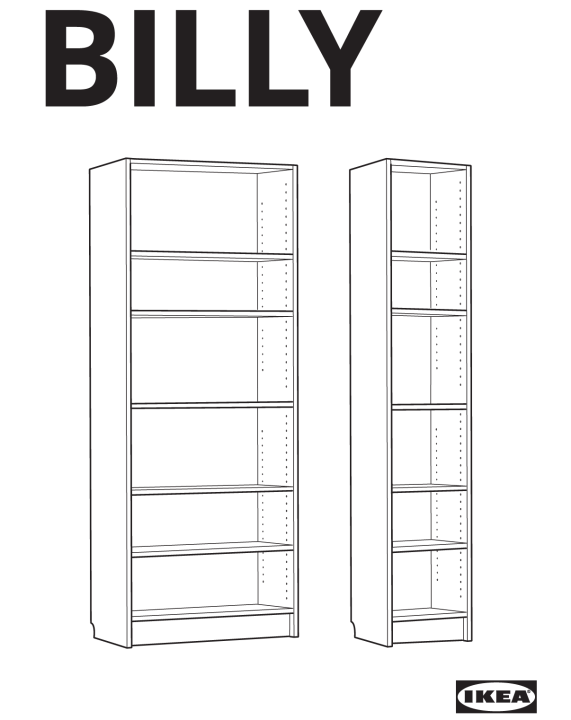

Kast van Ikea
Kast van Ikea

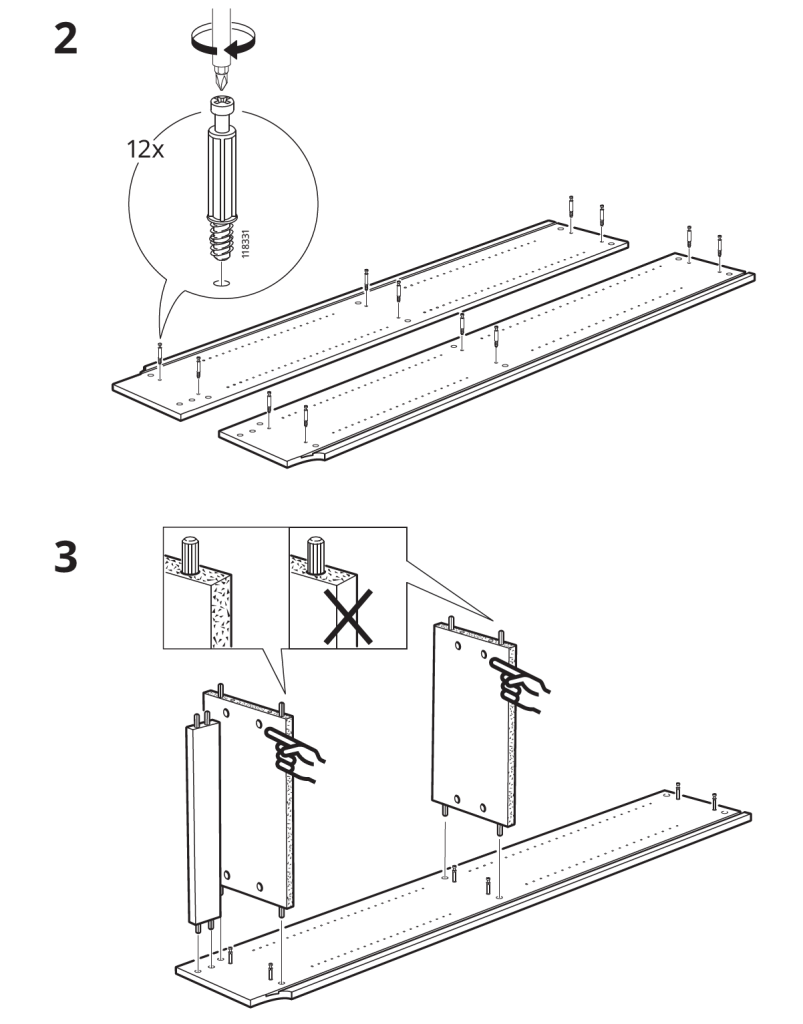

Handleiding kast Ikea
Handleiding kast Ikea

Isometrische tekenen

Je gaat aan de hand van de oefenbladen het Isometrisch tekenen onder de knie proberen te krijgen. Voor deze opdracht heb je twee blokuren de tijd.
Kijk voor inspiratie op de muur van het Technieklokaal of raadpleeg Google. Je kan zoeken op bijvoorbeeld "Isometrische voorbeelden"

De opdracht

Dit zijn de eisen voor deze opdracht:

- Teken een minimaal 1 huisje met ramen en deuren, meer huisjes mag altijd.

- Teken de eerste letter van je voornaam en de eerste letter van je achternaam

- Teken een straat waar je huisje aan ligt.

- Maak een foto en plaats die op je Wix op de pagina: Thema 2: Technisch tekenen. Vergeet niet om op "Publiceren" te drukken.

Beoordeling

Als je aan alle eisen hebt voldaan, dan heb je deze opdracht succesvol afgerond met een 6. Al het extra werk wat je laat zien, bijvoorbeeld verschillende soorten huizen of voertuigen, levert je extra punten op. Ook kijken we hoe netjes je hebt gewerkt. Dus maak gebruik van je geodriehoek of een lineaal.

Voorbeelden

Voorbeeld van Isometrische voertuigen
Voorbeeld van Isometrische voertuigen
Voorbeeld van een Isometrisch huis
Voorbeeld van een Isometrisch huis
Voorbeeld van Isometrische letters
Voorbeeld van Isometrische letters
