Voorschriften voor drinkwaterinstallatie VMBO

Voorschriften voor drinkwaterinstallatie VMBO

Inleiding

Inleiding

Een korte uitleg over de voorschriften van drinkwaterinstallaties.

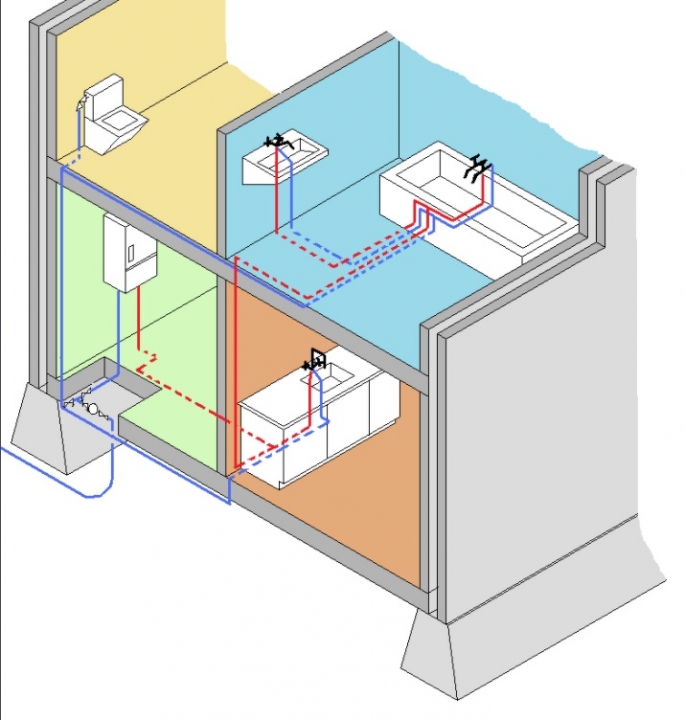

Een glas kraanwater drinken, je tanden poetsen, douchen,etc., én dat allemaal zonder er ziek van te worden. In Nederland is dat vanzelfsprekend. Hoe kan dat? Doordat er goede afspraken over gemaakt worden. Deze afspraken leggen we vast in normen, zoals NEN 1006. Dé norm voor ontwerpers, installateurs en inspecteurs van leidingwaterinstallaties

Aandachtspunten:

  1. Lees de theorie goed door.
  2. Maak als oefening de oefenvragen.

Succes Meneer Nooij

Leerdoelen

  • De leerling neemt kennis van de voorschriften drinkwaterinstallaties/
  • De leerling weet wat VEWIN- werkbladen zijn
  • De leerling weet waar de KIWA voor staat.
  • De leerling kent de gevolgen van een bevroren waterleiding.

NEN 1006 (AVWI)

In de NEN 1006 vindt men de eisen waaraan een leidingwaterinstallatie moet voldoen op het vlak van volksgezondheid, veiligheid en doelmatigheid.

Daarnaast onderscheidt de norm drie types water:

  • drinkwater
  • warmtapwater
  • huishoudwater

De norm voorziet ook in een uitbreiding voor onderhoud aan leidinginstallaties.

VEWIN-werkbladen

De inhoud van NEN 1006 wordt nader uitgewerkt en toegelicht in de VEWIN-werkbladen.
Dit losbladige naslagwerk is eigendom van de VEWIN; de werkbladen worden in samenwerking met de waterleidingbedrijven gemaakt.

Overeenkomstig het Bouwbesluit, het Drinkwaterbesluit en de aansluitvoorwaarden van de drinkwaterbedrijven in Nederland moeten drinkwaterinstallaties voldoen aan NEN 1006 "Algemene voorschriften voor leidingwaterinstallaties". Deze norm wordt uitgegeven door het Nederlands Normalisatie-instituut (NEN).
De norm is om een aantal redenen algemeen gehouden, onder andere met het oog op de verschillende omstandigheden waaronder de drinkwaterbedrijven het drinkwater leveren en de verschillen in samenstelling daarvan. Om tot een goede harmonisatie in de uitvoering van drinkwaterinstallaties te komen, wordt in de Waterwerkbladen een nadere uitwerking gegeven van wat in de norm in algemene zin wordt gesteld. In de Waterwerkbladen zijn zowel bepalingen als richtlijnen opgenomen.
Daarnaast zijn voor bepaalde situaties tevens aanwijzingen gegeven voor de uitvoering. Het in de Werkbladen gestelde moet worden beschouwd als standaardvoorwaarden waaraan een drinkwaterinstallatie moet voldoen om in overeenstemming te zijn met NEN 1006.

De NEN 1006 is in 2015 in zijn geheel herzien en in het najaar van 2015 gepubliceerd. Als gevolg daarvan zijn ook alle Waterwerkbladen herzien. Deze herziening heeft gefaseerd in 4 groepen plaatsgevonden en is inmiddels gereed. De groepen zijn te herkennen aan de versiedata "dec 2015", "jan 2017", "jan 2018" en "okt 2018".


Voor informatie of vragen over de Waterwerkbladen kunt u contact opnemen met Simcha Geleynse van Kiwa via NL.Waterwerkbladen@kiwa.com

KIWA

Alle materialen en onderdelen voor de drinkwaterinstallatie moeten voorzien zijn van het KIWA-keurmerk.



Kiwa test en certificeert producten die worden toegepast in industriële of huishoudelijke (drink-)waterinstallaties. Bij gebleken geschiktheid worden deze producten voorzien van het Kiwa-keur. Het Kiwa-keur is een kwaliteitsmerk dat aangeeft dat:

  • De producten voldoen aan de eisen met betrekking tot veiligheid, doelmatigheid, en duurzaamheid;
  • Het productieproces voldoet op het gebied van kwaliteitsbeheersing.

Bescherming van de drinkwaterleiding en bevriezing

Honderdduizenden mensen krijgen lood binnen via kraan:

De leidingen van een drinkwaterinstallatie moeten worden beschermd tegen;

  • bevriezen
  • overmatige verwarming
  • condens
  • corrosie
  • mechanische beschadiging


Bevriezen

Drinkwaterinstallaties moeten op een vorstvrije plaats worden aangelegd.
Kan daar niet aan worden voldaan, zoals bij een buitenkraan, dan moeten deze leidingdelen afzonderlijk kunnen worden afgetapt.

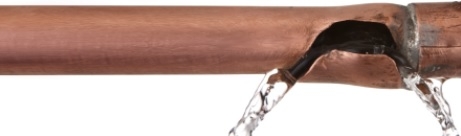

Omdat ijs uitzet loop je het risico dat de waterleiding scheurt en er lekkages optreden.

Bevroren watermeter

Overmatige verwarming

Drinkwaterinstallaties of delen daarvan moeten zo worden aangelegd of geïsoleerd, dat de temperatuur van de koudwaterleiding niet boven de 25°C kan oplopen.
Dit probleem kan zich voordoen als lange leidingdelen door warme ruimtes lopen.
Hoge temperaturen (boven de 25°C) in leidingdelen verhoogt de kans op vorming van bacteriën, zoals legionella.

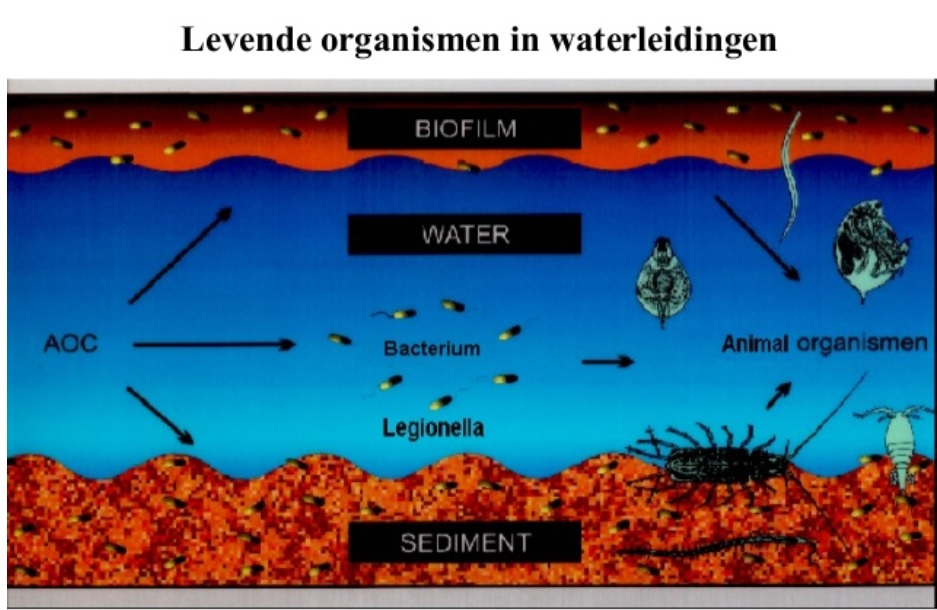

Leven in een waterleiding
Leven in een waterleiding

Condens

Het condenseren van waterdamp op een koudwaterleiding kan door het vallen van druppels hinderlijk en in sommige gevallen zelf gevaarlijk zijn.
Dit moet indien nodig voorkomen worden met een thermische isolatie.

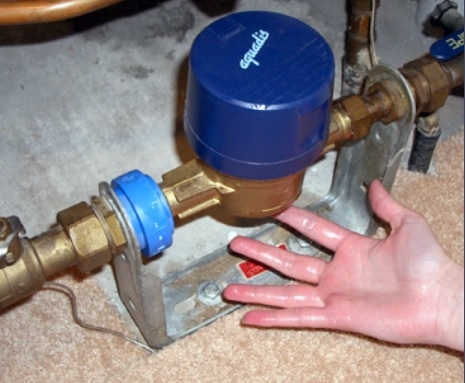

Als het kouder wordt gaat bij veel mensen de verwarming aan. Zo ontstaan er grote verschillen tussen de binnen- en buitentemperatuur. Installateurs krijgen vaak telefoontjes  over lekkages bij de watermeter. Sommige mensen zijn overtuigd dat er een lekkage is, vanwege de grote hoeveelheid vocht op en rondom de watermeter. Toch is er meestal geen sprake van een lekkage, maar van condensvorming. Het water in de waterleiding is veel kouder dan de omgevingstemperatuur. Dit water is gemiddeld 15 graden Celsius, terwijl het bij mensen thuis vaak boven de 20 graden Celsius is. De omgevingstemperatuur is vaak hoger, waardoor waterdamp uit de warme lucht als waterdruppeltjes (condens) neerslaat op de waterleiding en watermeter.

Corrosie en mechanische beschadigingen

Water + Zuurstof + Metaal = Corrosie

Corrosie

Op plaatsen waar de leidingen en het doorstromende drinkwater wordt aangetast mogen geen leidingen worden aangelegd.
Ook is het mogelijk om de buizen te beschermen met een kunststof isolatiemantel.


Mechanische beschadiging

Daar waar beschadiging van de drinkwaterleiding onvermijdelijk is moet leidingaanleg vermeden worden.
Is dit onvermijdelijk dan moet de leiding beschermd worden of van materiaal gemaakt worden die de mechanische krachten kan weerstaan.
