Warmte

Inleiding

Bij warmte gaan we een aantal verwarmingstoestellen behandelen. Dit zijn toestellen die in de meeste huishoudens voorkomen.

Ook gaan we alle standaard hulpstukken die nodig zijn om een verwarmingsinstallatie te kunnen maken in de komende lessen bespreken.

Hoofdgroepen verwarming

Verwarming kunnen we opdelen in 2 hoofdgroepen.

Je hebt namelijk:

Lokale verwarming, dit is verwarming door een kachel die in de ruimte staat die je wilt verwarmen.
Dit kan een houtkachel, gashaard, elektrische haard of wat ze heel vroeger hadden een potkachel.

Hieronder een aantal plaatjes:

Elektrische haard verwarmte met infrarode straling.

Houtkachel verwamte door houtblokken te stoken.

Potkachel is van vroeger en werd gestookt met kolen, hout, olie of turf.

Centrale verwarming: Hierbij wordt het hele huis verwarmt door een verwarmingstoestel.
Denk hierbij aan de cv-ketel of verwarmingspomp.

CV-ketel, meestal gas gestookt.

Warmtepomp, deze werkt op elektriciteit.

In de komende hoofdstukken gaan we de werking van een aantal verwarmingstoestellen uitleggen.

Verwarmingstoestellen

Bij verwarmingstechniek kunnen we een aantal verwarmingstoestellen.
De meeste voorkomende verwarmingstoestellen zullen in de lessen besproken worden.
Hieronder een aantal plaatjes van verwarmingstoestellen:

cv ketel

warmtepomp

houtkachel

palletkachel

CV ketel

De meeste huishoudens hebben een cv ketel om de woning te verwarmen.
Een cv ketel werkt op gas.

Wat is gas nu eigenlijk?
Dat ga je in het volgende filmpje bekijken

https://www.youtube.com/watch?v=IBY4wvbwlWE

Het aardgas hebben we nodig om de branders van de cv ketel het water te laten verwarmen.
Dat water gaat via een buizensysteem door het hele huis naar de radiatoren (verwarmingsplaten die aan de muur hangen) of naar de vloerverwarming. Sommige mens hebben geen radiatoren, maar alleen vloerverwarming. Dit zijn kunststof buizen die in de vloer verwerkt zijn.

Nu een een filmpje over de werking van de cv ketel:

https://www.youtube.com/watch?v=Cd5O2a4qabo

Er zijn verschillende soorte cv ketels te koop, dit zijn:

VR -ketel, dit is een ketel met een verbetert rendement.
Daarmee bedoelen we dat de warmte die opgewekt wordt in de ketel voor ongeveer 80 % in het huis komt en ongeveer 20 % door de schoorsteen naar buiten gaat.

HR-ketel en dan komen ook nog plusjes bij, maar een HR-ketel is een hoog rendement ketel.
Ongeveer 93 % van de warmte die in de ketel wordt geproduceerd wordt ook gebruikt om het water te verwarmenen en 7 % is verlies dat gelijk door de schoorsteen naar buiten gaat.

HRe-ketel is eigenlijk hetzelfde als een HR-ketel, allen is het grote verschil dat deze ketel ook zijn eigen stroom opwekt. Het voordeel is dat deze ketel dus minder stroom verbruikt om met zijn ingebouwde pomp het water door de leidingen te pompen.
Het nadeel van deze ketel is dat hij door dit systeem erg duur is.

De cv-ketel verwarmt dus water dat in een gesloten leidingsysteem zit.
Gesloten systeem betekent dat je er 1 keer water in doet en dat het er dan niet meer uit komt.

De verwarmingsinstallatie moet wel goed afgesteld worden in het volgende filmpje zie je wat er nodig is om een verwarmingsinstallatie af te stellen.

https://www.youtube.com/watch?time_continue=121&v=02ZUu6LIFYI&feature=emb_logo

Je weet nu het een en ander over de cv-ketel en de verwarminginstallatie.
In het volgde hoofdstuk ga ik jullie uitleggen wat je allemaal nodig hebt om een verwarmingsinstallatie te maken.

CV-ketel aansluitonderdelen

Aansluitonderdelen van een verwarmingsinstallaties worden ook wel appendages genoemd.

We hebben 2 manieren om de verwarmingsbuizen/slangen met elkaar te kunnen verbinden.
Dit is een vaste aansluiting of een losneembare aansluiting.

Vaste aansluiting

Dit zijn de zogenoemde persverbindingen, zodra de leiding gekoppeld zijn kun je ze niet meer los maken.

Hieronder een persverbinding.

De persverbinding wordt met een perstang gemaakt.
Hieronder een perstang:

En als laatste een video hoe je een persverbinding maken moet:

klik hier

Losneembare verbindingen

Losneembare verbindingen zijn verbindingen die altijd weer losgemaakt kunnen worden.
Dit noemen we ook wel knelverbinidingen.
Hieronder een voorbeeld van een knelverbinding

Voor een knelverbinding heb je een verstelbare moersleutel nodig.
Hieronder een voorbeeld:

Montage van de knelkoppeling zie je in het volgende filmpje: klik hier

Buizen en slangen

Je kunt een centrale verwarmingsinstallatie maken met slangen of met buizen.
Van beide zal ik een uitleg geven met de voordelen en de nadelen.

Buizen

De buizen voor een cv-installatie zijn gemaakt van staal en aan de buitenzijde zijn de verzinkt.
Verzinken van buizen betekent dat er een dun laagje zink op het staal wordt gemaakt.
Hoe dit werkt zie je in het volgende filmpje: klik hier

De buizen moeten tijdens de aanleg ook gebogen worden.
Dit buigen doe je met een buigijzer of buigtang, hoe dit werkt zie je in het volgende filmpje.
In het filmpje zie je hoe je koperen buis moet buigen, dit werkt precies hetzelfde als voor dunwandige stalen buis die wij nodig hebben voor de cv-installatie. klik hier

Nu moeten we de stalen buizen behalve buigen ook op maat maken.
Dit doen je met een pijpensnijder geschikt voor staal., zie plaatje hieronder.

Kunststof buizen

Tegenwoordig wordt voor het maken van een cv-installatie kunststof buizen gebruikt.
Het kunststof kun je met de hand buigen, dus het aanleggen gaat veel sneller dan met stalen buizen.

Hieronder een paar plaatjes van kunststof buizen:

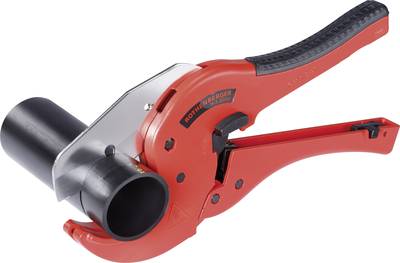

Het inkorten van kunststof leidingen doen we met een pijpensnijder geschikt voor kunststof.
Hieronder zie je een dergelijke pijpensnijder afgebeeld:

Warmtepomp

De warmtepomp is kan op 2 verschillende manieren werken:

Warmte wordt uit e buitenlucht gehaald en gebruikt om je woning op te warmen of de warmte wordt via een hele lange buis uit de aarde gehaald om je woning te verwarmen.

Verwarming door warmte uit de buitenlucht.

Dit soort warmtepomp is een lucht/water warmtepomp.
Het aansluiten van de verwarming in de woning gaat hetzelfde af beschreven staat aanleg cv-installatie.
Verwarming door warmte uit de buitenlucht te halen noemen we ook wel een open systeem.
Bij een open systeem staat het buizennet van de cv-installatie via een warmtepomp in verbinding met de buitenlucht. In praktijk betekent die dat het warmte niet alleen maar wordt rondgepompt in de cv-leidingen, maar dat we via een systeem dat in het filmpje hieronder besproken wordt, het cv-net via een apparaat in verbinding staat met de buitenlucht.

In het volgende filmpje staat uitgelegd hoe een lucht/water warmtepomp werkt: klik hier

Verwarming door aardwarmte

Een warmtepomp die de warmte van onze planeet gebruikt om de woning te verwarmen noemen we een water/water warmtepomp.
Deze warmtepomp is een gesloten sysyteem, dit betekent dat de verwarming volledig via de buizen van het verwarmingssysteem loopt.

Hiernaast een filmpje hoe verwarming met een warmtepomp en aardwarmte werkt: klik hier

Soorten wamtepomp systemen:

Er zijn een aantal warmtepomp systemen beschikbaar.
Je hebt de warmtepomp die volledig op elektriciteit werkt en de cv-ketel volledig vervangt.
Dit kost heel veel energie, maar is voor mensen met zonnepanelen juist heel goed betaalbaar.
Voor dit systeem moeten wel alle radiatoren in de woning vervangen worden voor radiatoren die geschikt zijn voor verwarming van lagere temperaturen.

Dan is er een warmtepomp die samen met de gasgestookte cv-ketel samenwerkt.
Dit betekent dat de warmtepomp op de cv-ketel wordt aangesloten en de cv-ketel helpt om in de bestaande cv-installatie het water op de juiste temperatuur te brengen.
Het voordeel hiervan is dat de bestaande cv-installatie niet hoeft worden aangepast.

Houtkachel

De houtkachel zorgt voor een prettige sfeer in huis.
Dit soort kachels zie je vaak in wonkamers staan voor de sfeer, terwijl het hele huis verwarmt wordt door de cv-ketel.
Een houtkachel is dus niet geschikt om het hele huis te verwarmen, maar wel een ruimte in het huis te verwarmen.
Let er goed op als er een houtkachel in de woonkamer staat en deze is aangestoken, dat op dat moment de thermostaat in de woonkamer niet werk.

Palletkachel

Een palletkachel kan wel aangesloten worden op de cv-installatie en dan kun je de cv-ketel dus vervangen voor een palletkachel.

De voordelen ten opzicht van een cv-ketel is dat je geen gasaansluiting meer nodig hebt en beter betaalbaar kan zijn dan verwarming met gas. De installatie is best eenvoudig te doen, je kunt de cv-ketel vervangen voor een palletkachel zonder de installatie in het huis aan te passen.

Nadelen ten opzichte van een cv-ketel is dat je telkens de brndstof toe moet voegen, vergeet je dit dan gaat de kachel vanzelf uit. De kachel zal altijd aan zijn dat is bij een cv-ketel niet zo. En je hebt uitstoot van fijn stof, wat weer niet zo goed voor het milieu is.

toets

Toets: Toets warmte

Start

Luchtbehandeling

Inleiding

Tegenwoordig worden alle huizen heel goed geïsoleerd.
Dit is heel fijn, want in de winter blijft de warmte in het huis en in de zomer is het niet gelijk heel warm in huis.

Dat het bij koud weer lekker warm blijft in huis is heel mooi, maar heeft ook nadelen.
Je krijgt namelijk in een goed geïsoleerd huis namelijk weinig frisse lucht binnen.
Als je ervoor kiest om een raampje open te zetten voor de frise lucht is dit in de winter best koud en in de zomer best warm, dus dat is niet zo'n goed oplossing.

Dit probleem kun je oplossen met luchtbehandeling en dat gaan we in de komende hoofdstukken bespreken.

Soorten luchtbehandeling

Een ander woord voor luchtbehandeling is ventilatie.
Ventileren in een huis of gebouw is heel erg belangrijk anders kun je ziek worden.
In het volgende filmpje wordt uitgelegd waarm het zo belangrijk is om een huis of gebouw te ventileren: ventileren

Ventileren, oftewel de kwaliteit van de lucht in een woning of gebouw telkens verversen kan op verschillende manieren.
Je kunt een deur of raam open zetten, maar dit is niet altijd handig, omdat je dan tocht in een huis krijg en daarvan kun je weer een stijve nek krijgen.
Het is dus beter om een huis te ventileren zonder dat je tocht in een huis krijgt.
Je kunt ventileren met een mechanische afzuigsysteem.
We noem dit ook wel mechanische ventilatie.

Er zijn ook andere manier om een huis te ventileren denk eens aan een airconditioning.
Met een airconditioner kun je een huis hel goed ventileren.

Mechanische ventilatie

De mechanische ventilatie is een circulatiesysteem waarbij er lucht uit het huis wordt weggezogen en hiervoor komt verse lucht van buiten weer terug in de woning.
Dit syteem heeft voor- en nadelen.

De voordelen van dit systeem is dat het vrijwel geruisloos is, in iedere ruimte van de woning is toe te passen, je alleen een klein rooster in de muur ziet zitten, er een goede luchtcirculatie iin de woning is.

De nadelen van dit systeem zijn dat het vaak tijdens de bouw van een woning gemonteerd en ingestort moet worden in de beton en vaak niet achteraf gemaakt kan worden, de roosters regelmatig moeten worden verschoond.

Hoe werkt zo'n mechanische ventilatie nu eigenlijk?
Als eerste heb je allemaal verzinkt stalen kokers nodig die door de betonnen vloeren in het hoe lopen. Hieronder zie je een plaatje van zo'n koker die in de beton wordt gestort:

Glimmende rechhoekige koers zijn mechanische ventilatie

De werking van het mechanis ventiltiesysteem wordt in het volgende filmpje besproken: klik hier

VENTILATIEYSTEEM TYPE A: NATUURLIJKE VENTILATIE

Je huis op natuurlijke wijze ventileren zou een dagelijkse gewoonte moeten zijn en dat is het voor de meeste mensen ook. Bij natuurlijke ventilatie laat je de vuile lucht uit je huis stromen en laat je verse lucht in je huis komen. Daarvoor heb je geen ventilator of andere hulpmiddelen nodig. Het is voldoende om regelmatig de ramen en deuren open te zetten en zo de natuurlijke circulatie op gang te brengen. Natuurlijke ventilatie heeft wel enkele nadelen. Zo is het in de winter niet altijd fijn om de koude (vries)lucht naar binnen te halen en kun je niet controleren of je voldoende vuile lucht naar buiten hebt laten stromen en voldoende lucht in het huis hebt laten komen.

VENTILATIEYSTEEM TYPE B: ENKEL TOEVOER MET VENTILATOREN klik hier

Bij dit systeem wordt verse lucht aangezogen door ventilatoren en vervolgens in de woning gepompt. Dat laatste gebeurt via aanvoeropeningen in verschillende ‘droge’ ruimtes (slaapkamer, bureau, woonkamer, ...). Deze manier van lucht aanvoeren zorgt voor een aanzuigeffect dat je kunt vergelijken met een schoorsteen: het dwingt de vuile lucht langs afvoerbuizen naar buiten.
De lucht van buiten wordt niet gezuiverd.

Tegenwoordig wordt niet vaak meer gekozen voor een ventilatiesysteem B.

VENTILATIEYSTEEM TYPE C: ENKEL AFZUIGING MET VENTILATORENklik hier

Een ventilatiesysteem C voert vervuilde lucht af via afvoerroosters in ‘natte’ ruimtes (badkamer, douchecabine, keuken, berging, ...) en haalt verse lucht binnen via raamroosters. Ook binnenshuis vindt luchtcirculatie plaats, meestal via roosters onderaan in deuren. Dit systeem bedien je met een schakelaar en doorgaans kun je daarbij kiezen voor een lage stand, een middenstand en een hoge stand.

VENTILATIEYSTEEM TYPE D: MET WARMTERECUPERATIE klik hier

Bij een ventilatiesysteem D gebeurt de aanvoer van verse buitenlucht en de afvoer van gebruikte binnenlucht volledig mechanisch. Hier komen dus geen roosters in muren of ramen aan te pas. Ventielen die zich op het dak of in de muur bevinden, zuigen verse buitenlucht aan. Ook de gebruikte binnenlucht verdwijnt via ventielen. Omdat dit systeem de luchttoevoer én –afvoer volledig mechanisch regelt, spreken we ook wel over balansventilatie. In de meeste gevallen is het D Systeem voorzien van een warmterecuperator. Dit betekent dat de opgezogen warmte weer terug wordt gegeven aan de woning.

CONCLUSIE

Veel mensen vinden het moeilijk om te kiezen tussen C en D. Het zijn dan ook de ventilatiesystemen die het vaakst worden toegepast. Het algemene gevoel van ventilatie is bij een systeem D aangenamer dan bij een systeem C. Bij een systeem D van Vasco haal je het hoogste temperatuurcomfort en is er een perfecte balans tussen de aanvoer van voorverwarmde buitenlucht en de afvoer van binnenlucht.

Montage en materialen

Ventilatiekokers en buizen kunnen op verschillende manieren worden geïnstalleerd.
In de woningbouw worden de koker of buizen ingestort in de beton, want wie vindt het nu mooi om in huis tegen stalen of kunststof kokers te kijken.

In de industrie en utiliteitsbouw (winkels en kantoren) worden de kokers vaak achter een verlaagd plafond of onder tegen de plafonds gemonteerd.

Hieronder een aantal plaatjes van luchtkoker en buizen.

Kunststof kokers en buizen:

Rechthoekige kunststof luchtkoker. Je monteerd deze koker tegen het plafond.

Flexibele luchtkoker voor ongelijke overgangen of om bochten mee te maken. Geschikt voor montage op muren en vloeren en achter verlaagde plafonds. Je kunt deze koker ook in de beton instorten.

Vaste kunststof met flexibel tussenstuk voor ongelijke overgangen of om bochten mee te maken. Geschikt voor montage tegen het plafond of in cement dekvloeren.

Ronde ventilatiebuis. Je monteert deze buis tegen het plafond.

Flexibele ventilatiebuis, deze buis gebruik je om bochten me te maken en bij ongelijke overgangen. Je monteert deze buis op plaatsen waar je geef vaste kunststof buis kunt monteren. Let op deze buis is alleen geschikt voor op de muur, vloer of plafond. Je moet er altijd bij kunnen.

Gegalvaniseerde stalen kokers of buizen

Ronde gegalvaniseerde stalen buis geschikt voor montagen tegen de wand of plafond.

Instortkanaal voor ventilatie en luchtehandeling. Dit kanaal wordt in de beton ingestort.

Hulpstukken kunststof koker/buis

Om de buizen in alle mogelijke situaties met elkaar te verbinden hebben we hulpstukken nodig.
Hieronder zien jullie een aantal hulpstukken afgebeeld:

Hoekstuk als je van een koker omhoog wilt gaan met een buis gebruik je bovenstaand hoekstuk.

Verloopstuk , als je van koker over wilt gaan op buis gebruik je bovenstaand hulpstuk.

Universeel verloopstuk als je van een grote diameter buis naar een kleine diameter buis wilt gaan of andersom gebruik je bovenstaand hulpstuk.

Bovenstaand T-stuk wordt gebruikt als je een buis wilt opsplitsen.

Verbindingsmof om 2 ventilatiebuizen aan elkaar te koppelen gebruik je een verbindingsmof.

90 graden bocht, deze wordt gebruikt om een bocht te maken met de ventilatiebuis.

Kunststof montagen beugel, deze gebruik je om de kunststof ventilatiebuis aan de muur of het plafond te bevestigen.

Gevelklep, deze wordt gemonteerd in de buitengevel en aangesloten op een ventilatiekanaal. De gevelklep wordt gebruik om de lucht aan te zuigen of af te voeren.

Kunststof verloopstuk van vierkante koker naar buis en andersom. De verloopstukken zijn ook verkrijgbaar voor het verloop van een rechthoekig kanaal naar een ronde buis.

Verticale 90 graden bocht voor kunststof koker. Let op aan beide zijden van de bocht moet een kunststof koker worden aangesloten. Dit is dus geen verloop.

T-stuk kunststof kanaal, deze is er voor om een kanaal op te splitsen.

Terugslagklep, deze wordt gebruikt als de lucht door het kanaal maar 1 richting om mag bewegen.

Verdeelstuk kunststof ventilatiebuizen. Als je ene ventilatiebuis wil opdelen in verschillende delen dan gebruik je bovenstaand verdeelstuk.

Een dergelijk verdeelstuk wordt meestal gemonteerd bij de ventilatieunit.

Hulpstukken gegalvanseerde metalen koker/buis

Alle afgebeelde hulpstukken voor kunstof koker/buis zijn ook verkrijgbaar voor metalen koker/buis.
De hulpstukken zullen dan gemaakt zijn van gegalvaniseerd staal.

Gereedschappen kunststof koker/buis

Om de kunstof koer/buis te kunnen monteren heb je een aantal gereedschappen nodig.

Voor het doorzagen van de kanalen en buizen gebruik je een kunststofzaag zie hieronder:

Om de beugels op de muren of het plafond te maken heb je een klopboormachine of pneumatische boormachine (voor beton) nodig.

Klopboormachine pneumatische boormachine

Een schroevendraaier om de beugels vast te schoeven.

Montage van een kunststof ventilatie systeem zie je in het volgende filmpje: klik hier

Gereedschappen gegalvaniseerde buis/koker

Voor het afkorten van gegalvaniseerde stalen kokers en buizen kun je twee soorte gereedschappen gebruiken.

1. De metaalzaag 2. Haakse slijper

Het bevestigen van de metalen kokers gebeurd vaak met zelftappende schroeven.

Aan de schroef zit een soort boortje dat door het metaal boort en dan schroef je het kanaal direct vast.

De kanalen worden luchtdicht gemaakt met ductape, zie afbeelding hieronder

Voor de montage van beugels op de muur of plafond heb je net als bij kunststof koker/buis een klopboormachine of pneumatische boormachine nodig.

Nu nog even een filmpje voor de montage van een stalen ventilatiebuis: klik hier

En als laatste een filmpje voor de montage van een stalen ventilatiekanaal: klik hier

Aircondition

Een andere manier van luchtbehandeling en ventilatie in de woning is met een airconditioner, afgekort de airco.
Het grote voordeel van een aircondtioner ten opzicht van de mechanische ventilatie is dat deze de verse lucht zowel kan verwarmen als koelen.
Wel zal de airconditioner regelmatige schoongemaakt moeten worden, wnt in het systeem ontstaan schadelijke stoffen waarvan je ziek kunt worden.

Hoe ziet zo'n aircondtioner er nu eigenlijk uit?

Hieronder wat afbeeldingen van airconditioners:

Wandunit met losse Mobiele airconditioner
airconditioner

De airconditioner is dus eigenlijk in 3 groepen op te delen zoals je hierboven kunt zien.
Behalve de grote voordelen van de airconditioner, dat deze lucht kan koelen en verwarmen, zit er ook een groot nadeel aan.

Hert grote nadeel van de airconditioner is dat deze veel stroom verbruikt, dit zou je kunnen oplossen door zonnepanelen op het dak te plaatsen.

Soorten airconditioning

Aircontioning wandunit met externe airconditioner

De wandunit komt binnen te hangen en er gaat een leiding naar buiten toe welke op de airconditioner wordt aangesloten. Vaak is het mogelijk om meerder slangen op een buitenunit aan te sluiten.

Zie het volgende instructiefilmpje voor de aansluit van een airco klik hier

Mobiele airconditioner

De mobiele aircoditioner kun je heel makkelijk zelf aansluiten.
Je steekt de stekker in het stopcontact, stelt de gewenste temperatuur in en hij werkt.

Ruimte en koeling

Om nu te weten of je de goede airconditioner gekocht heb zul je eerst uit moeten rekenen wat de inhoud van de te koelen ruimte is.

Bij wiskunde heb je wel eens gerekend aan de inhoud van een balk of een kubus.
Laten we eens een slaapkamer als voorbeeld nemen.
De afmetingen van de slaapkamer zijn : lengte 4 meter, breedte 3 meter en de hoogte 2,5 meter.
Om de inhoud van de slapkamer te berekenen door we lengte x breedt x hoogte.
Inhoud = 4 meter x 3 meter x 2,5 meter
Inhoud = 30 m³ oftewel 30.000 liter

Nu ben je er nog niet, want je moet bekijken of de ruimte wel of niet goed geïsoleerd is, er verdwijnt altijd lucht dien dan weer gekoeld moet worden.
Een goed geïsoleerde ruimte met weinig ramen is vermenigvuldigingsfactor 30
Minder goed geïsoleerd, bijvoorbeeld heel veel ramen is vermenigingsfactor 40
Slechte isolatiie is vermenigvuldigignsfactor 50.
We pakken even de middelste: Dus 30 m³ x 50 = 1500 Watt vermogen heb je nodig om de ruimte te koelen.
1500 Watt = 1,5 kW , dit is de airconditioner die we in ons voorbeeld moeten kopen.

Werking van de airconditioner

A. Het hart van een airconditioner is onderdeel dat het koelmiddel door het circuit pompt en laat circuleren en gebeurd door de compressor. Het koelingmiddel is een soort gas dat onder lage druk staat voordat het bij de compressor komt. De compressor plaatst het gas onder hoge druk en stuurt het door naar de condensor.
B. Door de condensor wordt het gas onder hoge druk omgezet tot een vloeistof. Hierbij wordt de ontstane warmte afgegeven aan de omgeving.
C. Als volgende stap in de cyclus wordt het koelmiddel door een expansieventiel als vloeisof onder hoge druk omgezet naar een lage druk.
E. De vloeistof gaat naar de verdamper waar de warmte uit de ruimte wordt opgenomen en deze wordt omgezet naar een gas onder lage druk. Het gas gaat naar de compressor en de procedure begint opnieuw.

Toets: Toets luchtbehandeling

Start

Colofon
Het arrangement Installatietechniek is gemaakt met Wikiwijs van Kennisnet. Wikiwijs is hét onderwijsplatform waar je leermiddelen zoekt, maakt en deelt.

Auteur

Johan van der Heide

Laatst gewijzigd

2020-04-16 12:10:47

Licentie

Dit lesmateriaal is gepubliceerd onder de Creative Commons Naamsvermelding 4.0 Internationale licentie. Dit houdt in dat je onder de voorwaarde van naamsvermelding vrij bent om:

het werk te delen - te kopiëren, te verspreiden en door te geven via elk medium of bestandsformaat

het werk te bewerken - te remixen, te veranderen en afgeleide werken te maken

voor alle doeleinden, inclusief commerciële doeleinden.

Meer informatie over de CC Naamsvermelding 4.0 Internationale licentie.

Aanvullende informatie over dit lesmateriaal

Van dit lesmateriaal is de volgende aanvullende informatie beschikbaar:

Toelichting

Bij de installatietechniek gaan we het hebben over warmte en luchtbehandeling

Eindgebruiker

leerling/student

Moeilijkheidsgraad

gemiddeld

Studiebelasting

4 uur 0 minuten

Installatietechniek

nl

Johan van der Heide

Johan van der Heide

2020-04-16 12:10:47

Bij de installatietechniek gaan we het hebben over warmte en luchtbehandeling

leerling/student

PT4H
Download
Downloaden

Het volledige arrangement is in de onderstaande formaten te downloaden.

pdf

json

IMSCP package

Metadata

Metadata overzicht (Excel)

LTI

Leeromgevingen die gebruik maken van LTI kunnen Wikiwijs arrangementen en toetsen afspelen en resultaten terugkoppelen. Hiervoor moet de leeromgeving wel bij Wikiwijs aangemeld zijn. Wil je gebruik maken van de LTI koppeling? Meld je aan via info@wikiwijs.nl met het verzoek om een LTI koppeling aan te gaan.

Maak je al gebruik van LTI? Gebruik dan de onderstaande Launch URL’s.

Arrangement

Oefeningen en toetsen

Toets warmte

Toets luchtbehandeling

IMSCC package

Wil je de Launch URL’s niet los kopiëren, maar in één keer downloaden? Download dan de IMSCC package.

IMSCC package

QTI

Oefeningen en toetsen van dit arrangement kun je ook downloaden als QTI. Dit bestaat uit een ZIP bestand dat alle informatie bevat over de specifieke oefening of toets; volgorde van de vragen, afbeeldingen, te behalen punten, etc. Omgevingen met een QTI player kunnen QTI afspelen.

Versie 2.1 (NL)

Toets warmte

Toets luchtbehandeling

Versie 3.0 bèta

Toets warmte

Toets luchtbehandeling

Voor developers

Wikiwijs lesmateriaal kan worden gebruikt in een externe leeromgeving. Er kunnen koppelingen worden gemaakt en het lesmateriaal kan op verschillende manieren worden geëxporteerd. Meer informatie hierover kun je vinden op onze Developers Wiki.
Sluiten
Opties
Gebruik
Weergave
Wikiwijs is een dienst van

Warmte

Inleiding

Hoofdgroepen verwarming

Verwarmingstoestellen

CV ketel

CV-ketel aansluitonderdelen

Vaste aansluiting

Losneembare verbindingen

Buizen en slangen

Buizen

Kunststof buizen

Warmtepomp

Verwarming door warmte uit de buitenlucht.

Verwarming door aardwarmte

Soorten wamtepomp systemen:

Houtkachel

Palletkachel

toets

Toets: Toets warmte

Luchtbehandeling

Inleiding

Soorten luchtbehandeling

Mechanische ventilatie

VENTILATIEYSTEEM TYPE A: NATUURLIJKE VENTILATIE

VENTILATIEYSTEEM TYPE B: ENKEL TOEVOER MET VENTILATOREN klik hier

VENTILATIEYSTEEM TYPE C: ENKEL AFZUIGING MET VENTILATORENklik hier

VENTILATIEYSTEEM TYPE D: MET WARMTERECUPERATIE klik hier

CONCLUSIE

Montage en materialen

Aircondition

Soorten airconditioning

Toets: Toets luchtbehandeling

Downloaden

Metadata

LTI

Arrangement

Oefeningen en toetsen

Toets warmte

Toets luchtbehandeling

IMSCC package

QTI

Versie 2.1 (NL)

Versie 3.0 bèta

Voor developers

Gebruik

Weergave
