De Wet van Pouillet

De Wet van Pouillet

Inleiding: Factoren die de weerstand bepalen

Herhaling: de weerstand

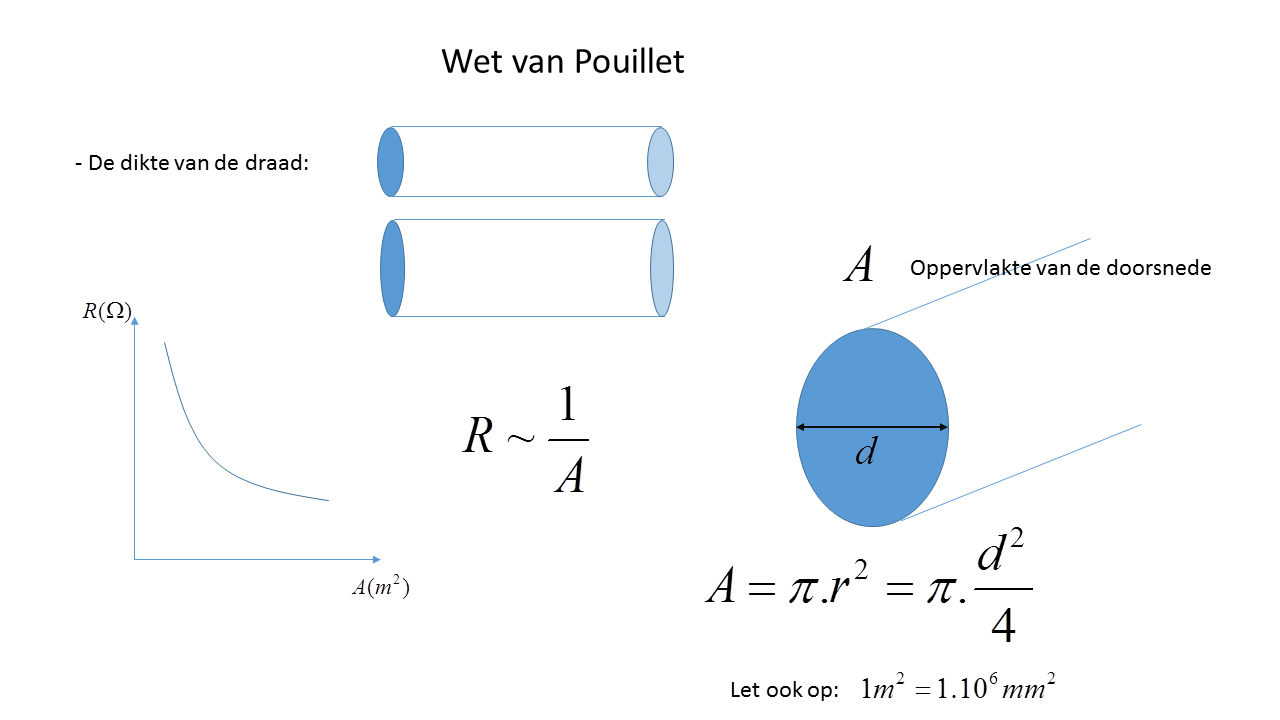

De wet van Pouillet

1. Inleiding



Om dit hoofdstuk goed te begrijpen, begin je best eerst aan ‘de wet van Ohm’.

Daar leer je immers dat er een verband bestaat tussen stroom, spanning en

weerstand.

Men moet rekening houden met “spanningsval” in leidingen. Dit is een verlies van spanning (volt) dat ontstaat door de weerstand (Ohm) van een elektrische geleider.

De toelaatbare spanningsval voor verlichting bedraagt 3%. De netspanning bedraagt ongeveer 240V, dit betekent dat de spanningsval maximaal 7,2V mag bedragen.

Om de grootte van het spanningsverlies te bepalen moet men de weerstand van de geleider kennen. Men kan de weerstand van een draadvormige geleider berekenen met de wet van Pouillet.





Maar waarvan is die weerstand afhankelijk? Welke factoren bepalen de weerstand van een geleider?





De lengte van een draad

2. Van welke factoren is de weerstand in een draad afhankelijk?



Ø Factor 1: de lengte (l) van de (metalen) draad





Hoe langer de draad, hoe hoger de weerstandswaarde. Dit is heel logisch! Vergelijk het met een tunnel waar auto’s door moeten; hoe langer die tunnel is, hoe moeilijker het wordt om er allemaal door te rijden.

De weerstandswaarde stijgt recht evenredig met de lengte van de draad.

De Wet van Pouillet

Herhaling via een filmpje

Uitgewerkte oefeningen

Vraag: Hoeveel is de weerstand van 1m koperdraad met een oppervlak van 0,75 mm² bij 15°C?



1.    Gegeven?



l = 1m



A =  0,75 mm²

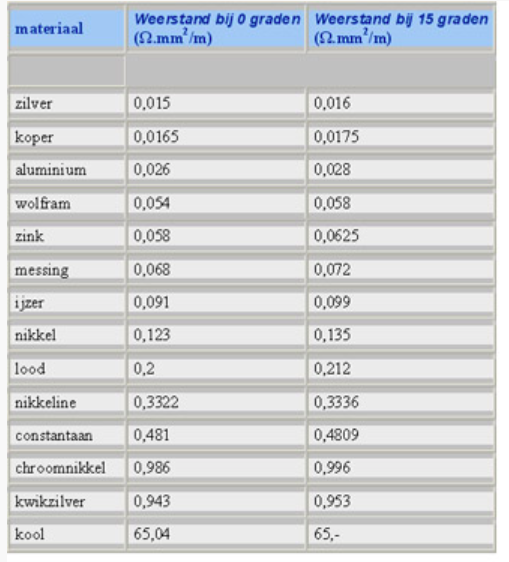

Soortelijke weerstandswaarde van koper is (zie tabel) 0,0175 W.mm²/m

2.    Gevraagd?



R= ?



3.    Oplossing?



Formule voor de wet van Pouillet



R= (0,0175W.mm²/m x 1m )/ 0,75 mm²



Oplossing: De weerstand R bedraagt 0,023 W (ohm).



Nog meer oefeningen om zelf te maken

Vraagstukken op de wet van Pouillet

Toets (als oefening) op de wet van Pouillet

Toets:De wet van Pouillet
