Een V-ring is een volledig rubberen asafdichting die rechtstreeks op de as is gemonteerd en afdicht tegen een stilstaand tegenvlak.


Werking en toepassingen

Onderdelen

Een V-ring  bestaat  uit drie onderdelen:
(a) een afdichtingslichaam dat je om de as klemt;
(b) een flexibele afdichtingslip die tegen het tegenvlak aan ligt;
(c) een geleidingsdeel.


Doorsnede V-ring



Werking

Je monteert de V-ring opgerekt om de as. Wanneer    de as gaat draaien, draait de V-ring mee. De afdichting komt tot stand doordat de flexibele lip tegen een loopvlak (het tegenvlak) drukt. De lip zorgt voor een axiale afdichting en de opgerekte ring om de as voor  een  radiale afdichting.  Door de omtreksnelheid worden stof en vuil  weggeslingerd.

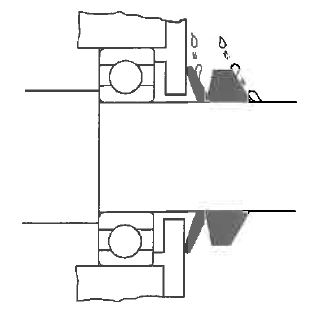

Principe van de V-ring
Principe van de V-ring

Toepassingen

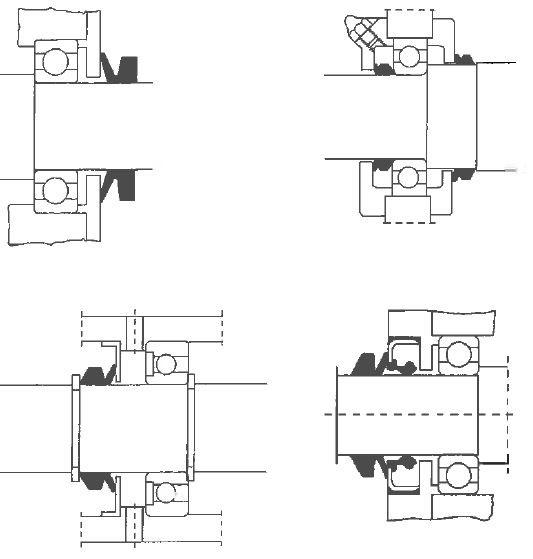

Je past een V-ring toe als drukloze afdichting in bijvoorbeel d pompen, elektromotoren en papiermachines.


Diverse toepassingen van V-ringen
Diverse toepassingen van V-ringen

Afhankelijk van het af te dichten medium en de omtreksnelheid is voor het loopvlak een oppervlakteruwheid  van 0,4 - 0,2 Ra voldoende. Als de omtreksnelheid groter wordt dan  8 m/s zul je de V-ring moeten steunen en borgen. Doe je dit niet, dan kan de ring als gevolg van de centrifugaalkracht  loskomen van de as en gaan  verschuiven.


Montage en wrijving

Bij het monteren van een V-ring moet je erop letten dat de ring niet over scherpe randjes schuift, anders  kan deze beschadigd raken.
Voor het seriematig monteren van V-ringen maak je gebruik van speciaal gereedschap. Hiermee breng je de ring precies op de juiste plaats aan. De voorspanning is dan meteen in orde.

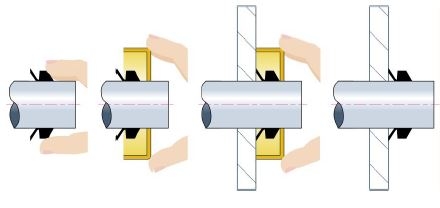

Montage van V-ringen
Montage van V-ringen

De ring is erg flexibel en daardoor zelfinstellend. Binnen bepaalde toleranties heeft asscheefstand geen invloed op de  afdichting.

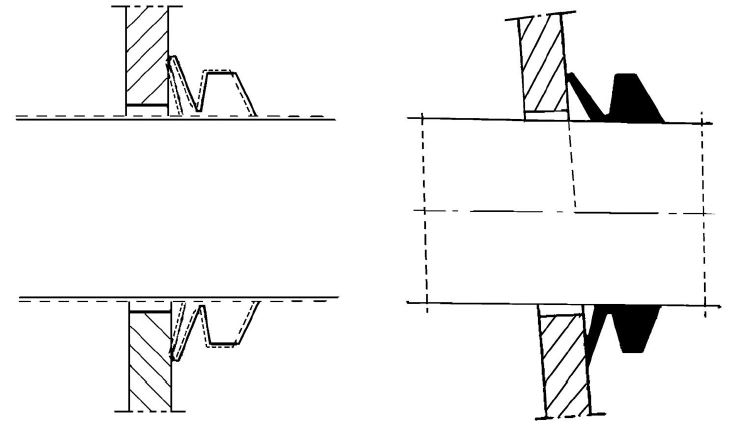

Zelfinstellend vermogen van een V-ring
Zelfinstellend vermogen van een V-ring

Wrijving

Afhankelijk van  het type ring, het gebruikte  rubber, de voorspanning,  de smering en   de asdiameter wordt tot een omtreksnelheid van 12 m/s de wrijving steeds groter. Hierdoor neemt ook het vermogensverlies toe.
In onderstaand  diagram is het vermogensverl ies afgezet tegen de omtreksnelheid.

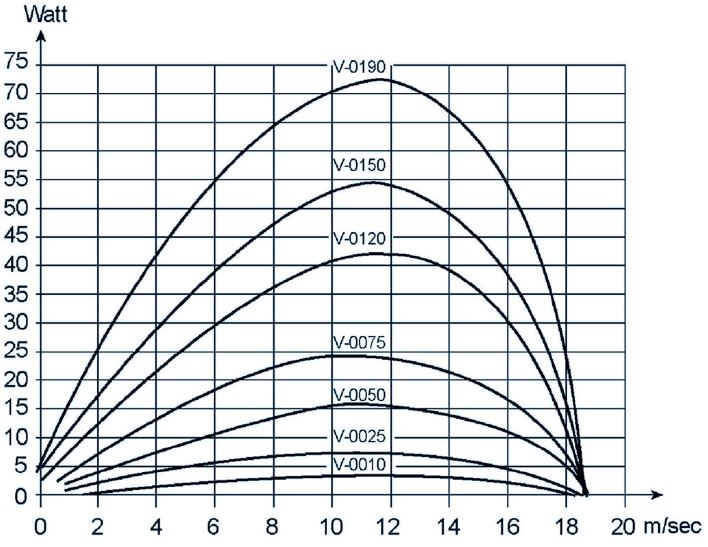

Vermogenverlies van een V-ring
Vermogenverlies van een V-ring
